Kichler Lighting Spyn - Installation du Kit Déclairage

14

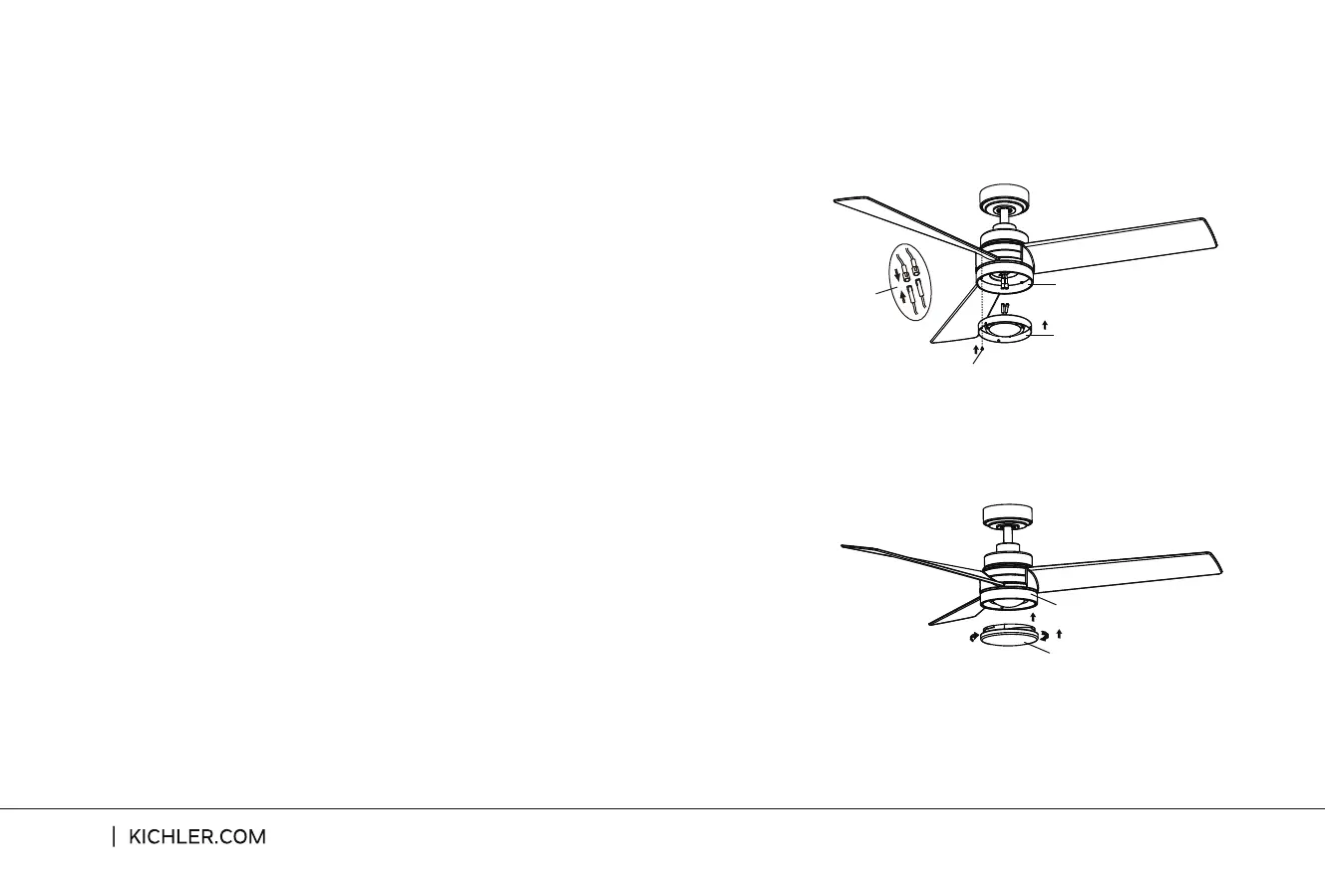

Fig. 20
Fig. 21
INSTALLATION DU KIT D'ÉCLAIRAGE
Étape 2. Tenez le kit d'éclairage au niveau du boîtier de commutateur et
connectez les fils BLANCS du kit d'éclairage et du ventilateur en rapprochant
les connecteurs. Procédez de la même façon pour les fils NOIRS.(Fig. 20)
Étape 3. Rangez les connexions soigneusement dans le kit d'éclairage.Placez
les deux trous oblongs sur le kit d'éclairage sur les 2 vis desserrées
précédemment du boîtier de commutateur.Tournez le kit d'éclairage jusqu'à ce
qu'il soit verrouillé en place à la section étroite des trous en forme de
serrure.Sécurisez en serrant les 2 vis desserrées précédemment et celle qui a
été retirée (Fig.20).
Étape 4. Sécurisez le cache au boîtier de commutateur en tournant dans le
sens horaire. Ne pas serrer avec excès.(Fig. 21)
Boîtier de commutateur
Cache
Boîtier de commutateur
Kit d'éclairage
Vis
Connecteurs
