8

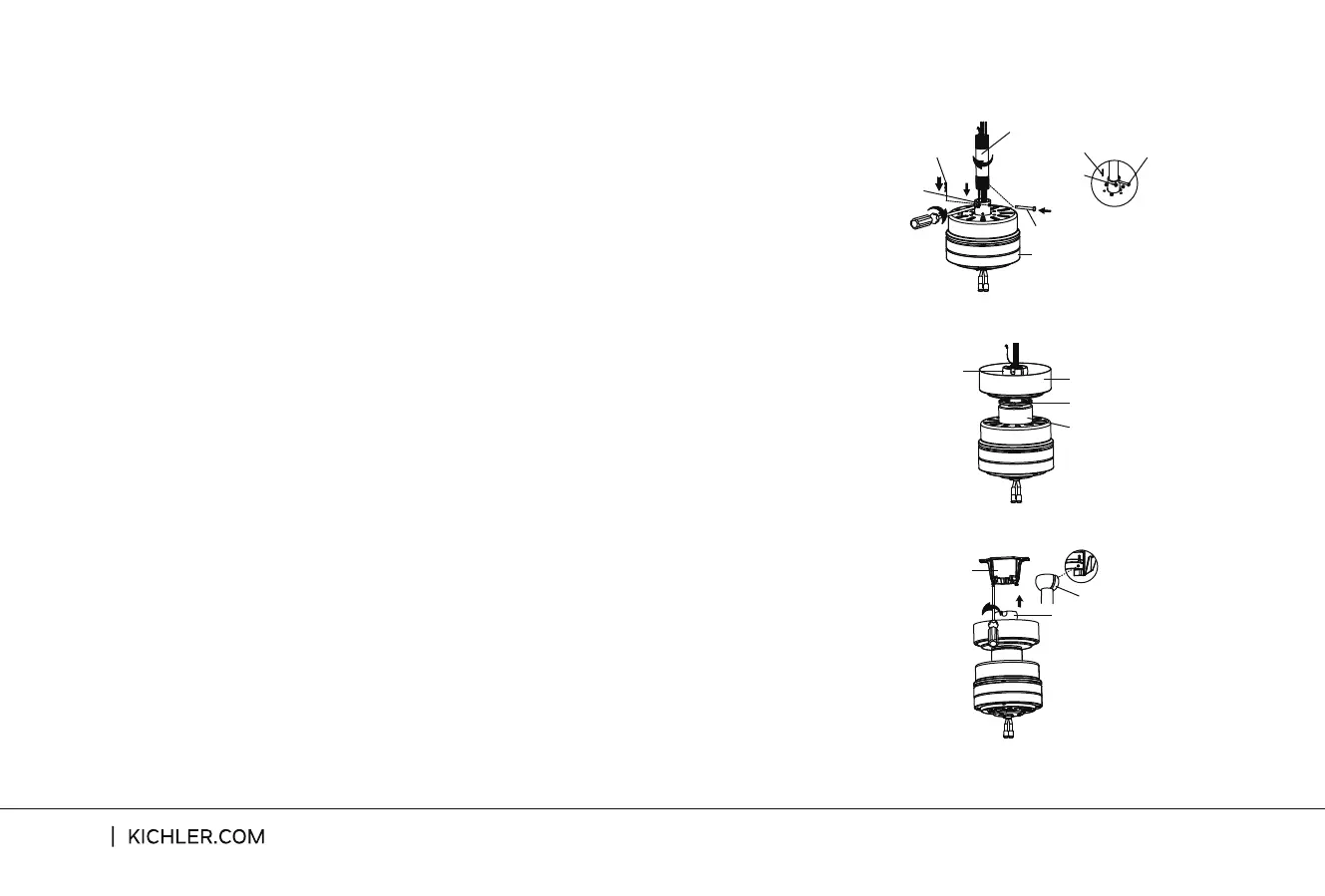

SUSPENSION DU VENTILATEUR
Étape 3. Desserrez les deux vis de blocage et retirez le clip et la broche transversale
du dessus de l'accouplement supérieur du moteur. Acheminez soigneusement les
fils du ventilateur et le câble de sécurité au travers.Installez la tige de suspension sur
l'accouplement du moteur jusqu'à ce que les trous de la broche transversale soient
alignés.
Étape 4. Faites glisser le couvercle d'accouplement, l'obturateur du trou du cache
et le cache sur la tige de suspension.Réinstallez soigneusement la boule de
suspension sur la tige de suspension.Assurez-vous que la broche transversale se
trouve dans la position correcte, que la vis de blocage est bien serrée et que les fils
ne sont pas tordus.
Étape 5.Soulevez maintenant le moteur pour le mettre en position d'installation et
placez la boule de suspension dans le support de montage.Tournez jusqu'à ce que
Check Tab (Languette de contrôle) se trouve dans(Fig. 9) Le moteur entier ne doit
tourner ni à gauche ni à droite lorsqu'il est installé correctement.
AVERTISSEMENT :
Si le Check Tab n'est pas installé correctement, le ventilateur au plafond risque de subir
des dommages pendant le fonctionnement.
Fig. 7
Fig. 8
Fig. 9
Vis de blocage
Tige de suspension
Clip
Vis de blocage
Broche transversale
Moteur
Clip
Broche transversale
Cache
Registration Slot
Boule de suspensionl
Boule de suspension
Support de montage
Obturateur du trou du cache
Capot de l'accouplement
