Kicker CXA660.5 - Page 12

12
AMP1
AMP2
SUB
L R S
SL R

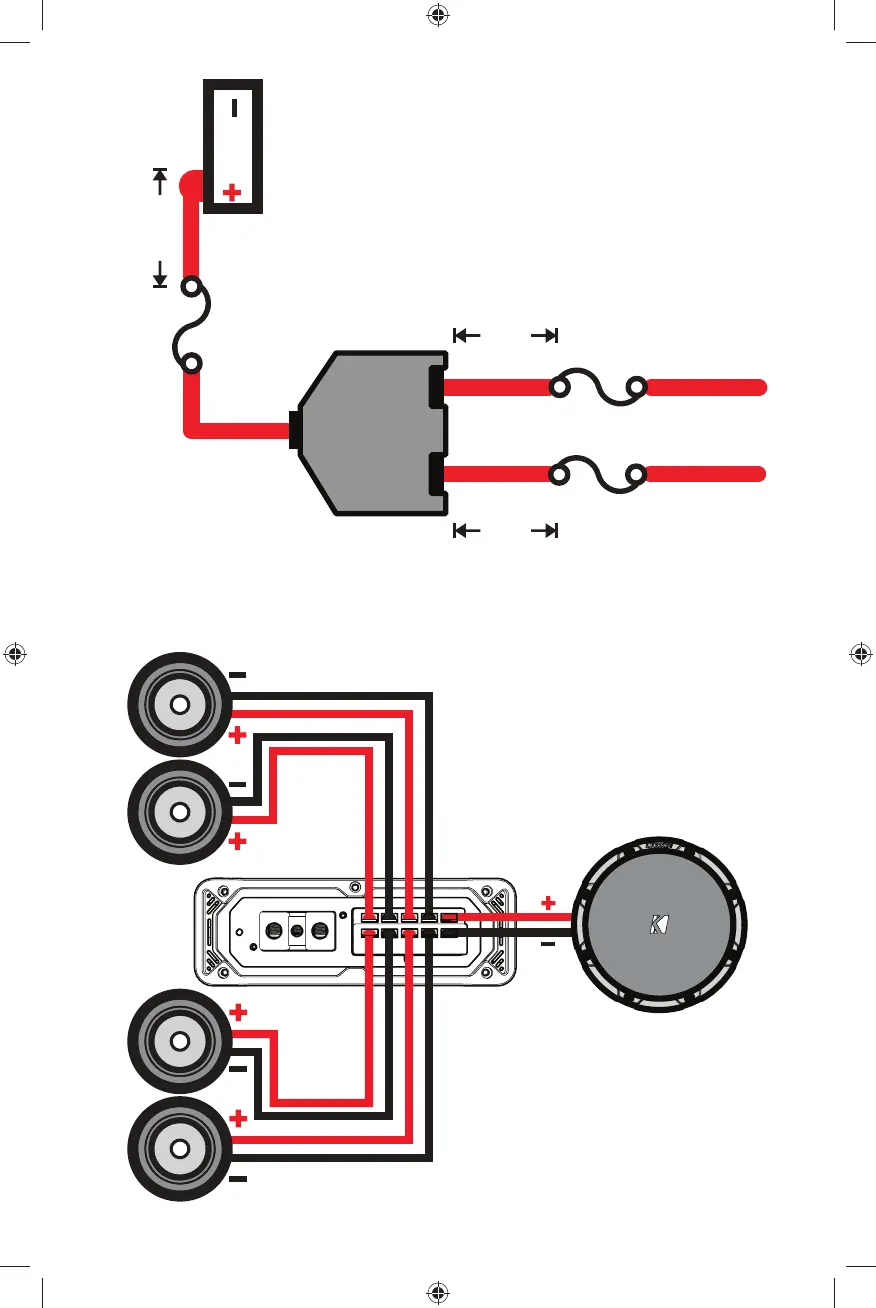

FUNCIONAMIENTO POR CUATRO CANALES CON SUBWOOFER
impedancia mínima de 2 ohmios por canales (AMP1, AMP2, y SUB canales)
fusible externo
fusible externo
≤18”
(45cm)
≤18”
(45cm)
≤18”
(45cm)
12V
Para varias instalaciones de amplifi cadores donde se utilizan
bloques de distribución, cada amplifi cador debe poseer su
fusible de grado apropiado, o interruptor, instalado entre el
amplifi cador y el bloque de distribución a dieciocho años
pulgadas del bloque, o sobre el bloque de distribución si
admite fusibles. El principal cable de alimentación también
debe fusionarse entre la batería y el bloque de distribución, a
dieciocho años pulgadas del terminal positivo de la batería,
con un fusible o interruptor con una clasifi cación al menos de
la suma de los valores individuales del fusible del amplifi cador.
Utilice cableado del mismo calibre y capacidad de corriente
que su alimentación y cables de tierra.
Bloqueo de
distribución de
energía
