KX Amplifiers
System Diagram
The following diagrams show the most common configurations
for your system.

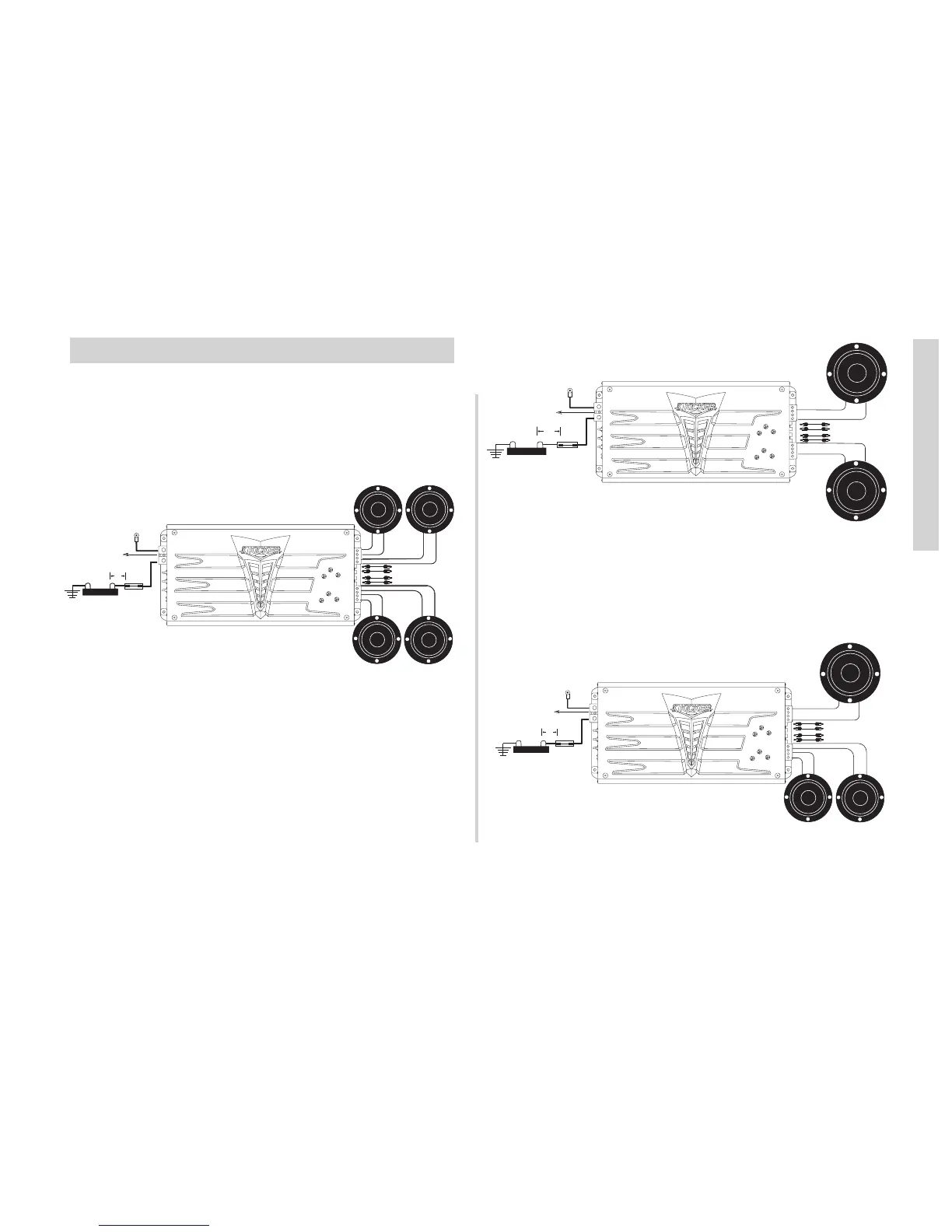

STEREO FOUR CHANNEL OPERATION
KX.4 amplifiers are capable of operating into a minimum
impedance of 2 ohms per channel in stereo operation.
GROUND
REMOTE
TURN-ON
BATTERY
+12V
FUSE
SIGNAL IN AMP 1
SIGNAL IN AMP 2
+
-
+
+
-
+
-
18"
or less
GROUND
REMOTE
TURN-ON
BATTERY
+12V
FUSE
SIGNAL IN AMP 1
SIGNAL IN AMP 2
-
+
-
+
-
18"
or less
R-
R+
L-
L+
R-
R+
L-
L+
BRIDGED OPERATION (MONO)
KX.4 amplifiers are capable of operating into a minimum
impedance of 4 ohms in Bridged operation.
SIGNAL IN AMP 1
SIGNAL IN AMP 2
-
+
-
+
GROUND
REMOTE
TURN-ON
BATTERY
+12V
FUSE
18"
or less
R-
R+
L-
L+
R-
R+
L-
L+
STEREO AND BRIDGED
KX.4 amplifiers are capable of operating into a minimum
impedance of 2 ohms stereo and 4 ohms bridged operation.
R-
R+
L-
L+
R-
R+
L-
L+
GROUND
REMOTE
TURN-ON
BATTERY
+12V
FUSE
18"
or less
SIGNAL IN AMP 1
SIGNAL IN AMP 2
-
+
+
-
+
-
+
-
