KitchenAid KBFN502ESS - Paneles Laterales a la Medida para la Serie de Paneles Recubiertos

44

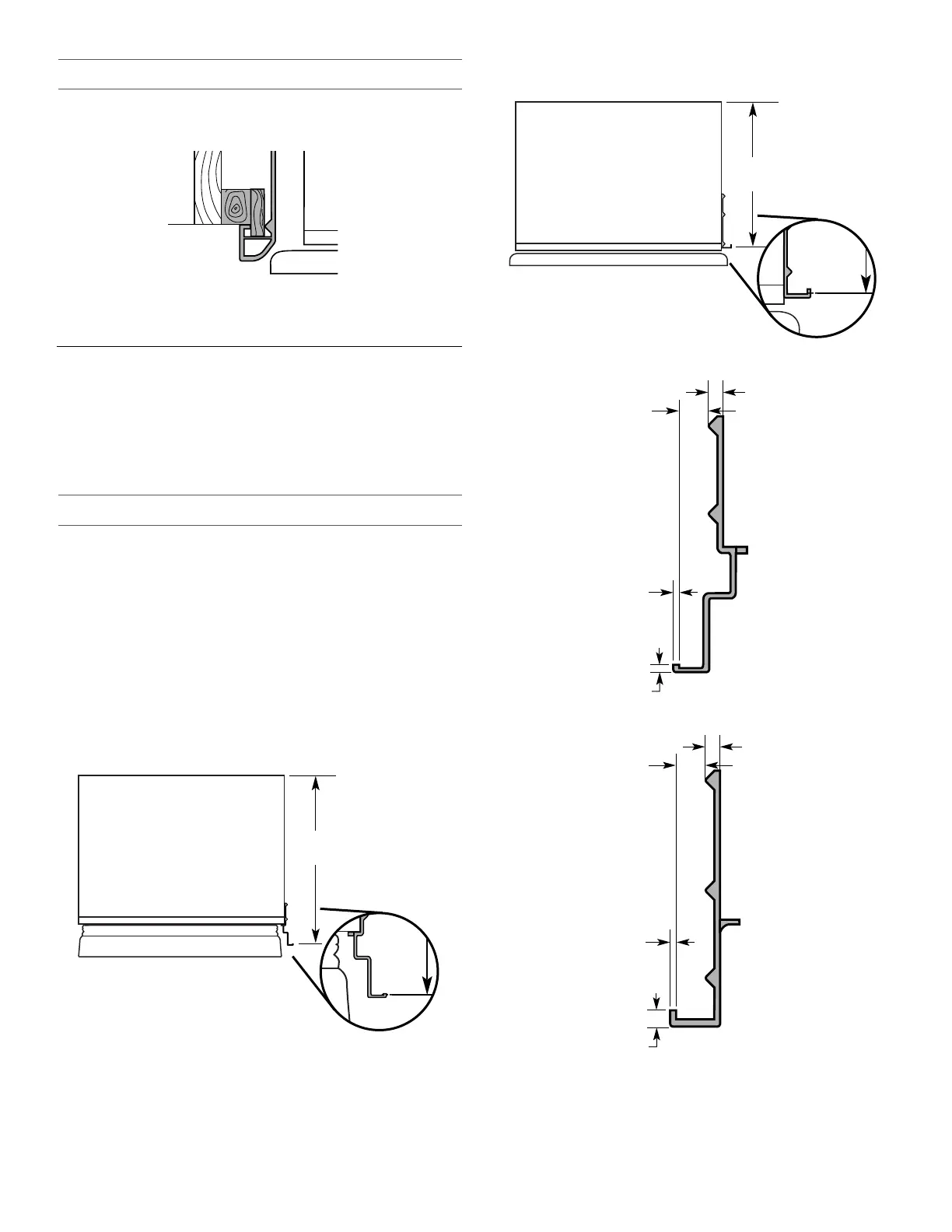

Medidas para la instalación rebajada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el borde delantero del tablero de soporte o afiance
un tablero de ¹⁄₄" (6,35 mm) para fijar el panel en el adorno
lateral del armario.
Paneles laterales a la medida para la
Serie de paneles recubiertos
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener armarios en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de armarios. Usted puede elegir una instalación
de paneles, empotrados o en relieve empotrados.
Medidas del refrigerador y del adorno lateral
El ancho y la altura de un panel lateral están determinados por el
tipo de instalación que usted planifique.
NOTAS:
■ Las medidas que se muestran son las medidas exactas
del producto y puede que no reflejen las dimensiones
necesarias de la instalación.
■ El panel lateral deberá tener un grosor mínimo de ½"
(1,27 cm) para impedir pandeos.
■ Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador (modelos de 36" [91,4 cm])
Refrigerador (modelos de 42" [106,7 cm])
Adorno lateral (modelos de 36" [91,4 cm])
Adorno lateral (modelos de 42" [106,7 cm])
A
23¹¹⁄₁₆"
(60,16 cm)
Revestimiento
Recubierto
23³⁄₈"
(59,40 cm)
³⁄₁₆"
(4,5 mm)
³⁄₈"
(9,7 mm)
¹⁄₁₆"
(1,5 mm)
³⁄₃₂"
(2,38 mm)
³⁄₁₆"
(4,5 mm)
³⁄₈"
(9,7 mm)
¹⁄₁₆"
(1,5 mm)
¹⁄₈"
(3,2 mm)
