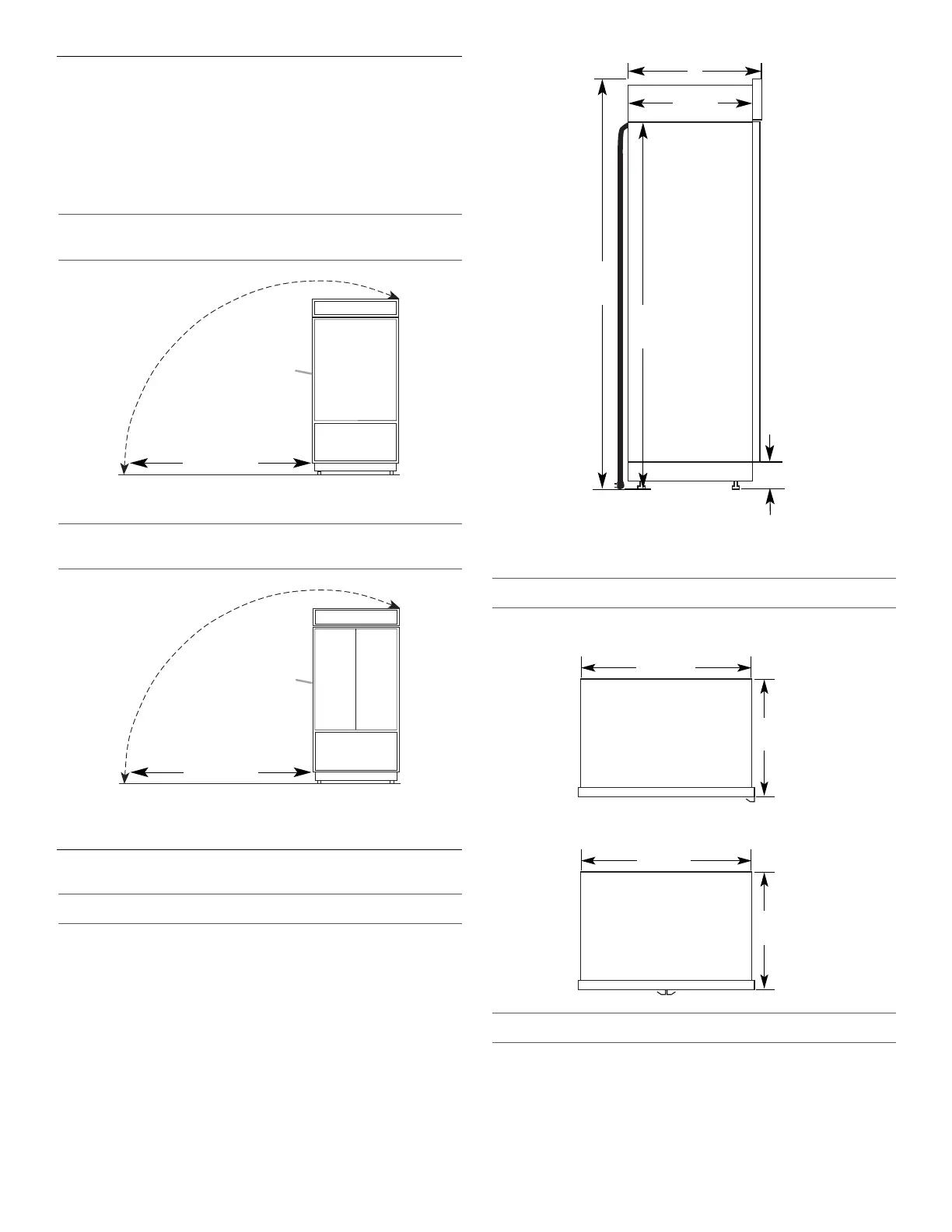

Rayon de basculement
S’assurer que la hauteur du plafond est suffisante pour mettre le
réfrigérateur en position verticale.
■ Si le réfrigérateur est installé sur un chariot à roulettes, on
doit ajouter la hauteur du chariot au rayon de basculement.
■ Si nécessaire, le rayon de basculement peut être réduit. Voir
“Réduction du rayon de basculement”.
Rayon de basculement latéral
(modèles de 36" [91,4 cm])
Rayon de basculement latéral
(modèles de 42" [106,7 cm])
Dimensions du produit
Vue latérale
■ La profondeur de l’avant de la grille supérieure à l’arrière de la
caisse du réfrigérateur est de 25³⁄₈" (64,5 cm).
■ Le cordon d’alimentation mesure 84" (213 cm) de long.
■ La canalisation d’eau fixée à l’arrière du réfrigérateur mesure
5 pi (1,5 m) de long. Les hauteurs indiquées sont calculées
avec pieds de nivellement déployés de ¹⁄₈" (3 mm) au-
dessous des roulettes.
*Lorsque les pieds de nivellement sont totalement déployés de
1¼" (3,2 cm) au-dessous des roulettes, ajouter 1¹⁄₈" (2,9 cm) à la
hauteur totale.
Vue de dessus
Modèles de 36" (91,4 cm)
Modèles de 42" (106,7 cm)
Vue avant
■ Les dimensions de largeur ont été mesurées d’un bord à
l’autre de la garniture extérieure.
■ Les dimensions de hauteur indiquées correspondent à la
situation où les pieds de nivellement sont déployés de ¹⁄₈"
(3 mm) au-dessous des roulettes.
A. Ne faire basculer que de ce côté.
A. Ne faire basculer que de ce côté.
23¹⁄₂"
(59,7 cm)
84" (213,4 cm)
Cordon d'alimentation
*83³⁄₈"
(211,8 cm)
*3
¹⁄₂" (8,9 cm)
A
25³⁄₈"
(64,5 cm)
35¹⁄₄"
(89,5 cm)
25³⁄₈"
(64,5 cm)
41
¹⁄₄"
(105 cm)
