64

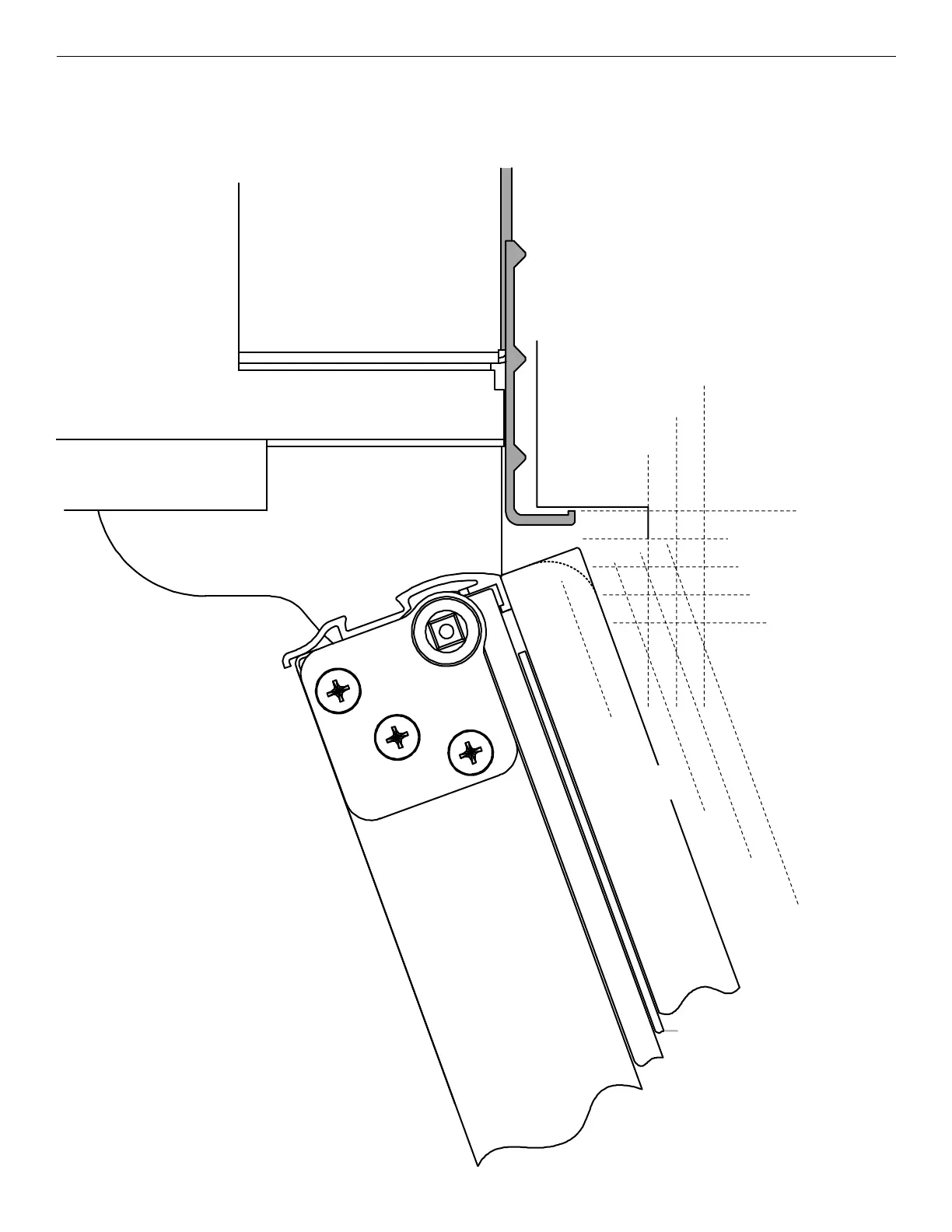

Série Panneaux décoratifs—Panneau de porte et placard—dimensions et espace libre
(modèles de 42" [106,7 cm])
Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant
pour la manœuvre d’ouverture des portes. Si le réfrigérateur doit être installé à proximité du mur, voir à la page suivante “Ouverture de
la porte à 90°”
Lorsque les portes sont fermées, la surface frontale du réfrigérateur sera légèrement en saillie par rapport aux placards adjacents.
REMARQUE : Pour un modèle série
Panneaux décoratifs, façonner (à la toupie) un
arrondi sur le côté charnière des panneaux de
porte personnalisés sur un radius égal à au
moins la moitié de l’épaisseur du panneau, si
on souhaite ouvrir la porte à un angle de 130˚.
Voir “Ajustement des portes”.
Panneau de
séparation
1
/4" (6,35 mm)
3
/4" (1,9 cm)
1" (2,5 cm)
1
/2" (1,3 cm)
1"
1
1
/4"
1
1
/2"
1"
(2,5 cm)
1
(3,2 cm)
1
/4"
1
(3,8 cm)
1
/2"
1
/2"
Garniture latérale
du réfrigérateur
Porte
Charnière
Panneau d’appui
Panneau décoratif
Angle d’ouverture 110˚
Taille réelle
Séparation entre
réfrigérateur et placard
(2,5 cm)
(3,2 cm)
(3,8 cm)
(1,3 cm)
REMARQUE :
Ménager un
dégagement de
¹⁄₂
"
(1,3 cm) entre le
panneau décoratif et
le placard.
Placard
3
/4"
(1,9 cm)
