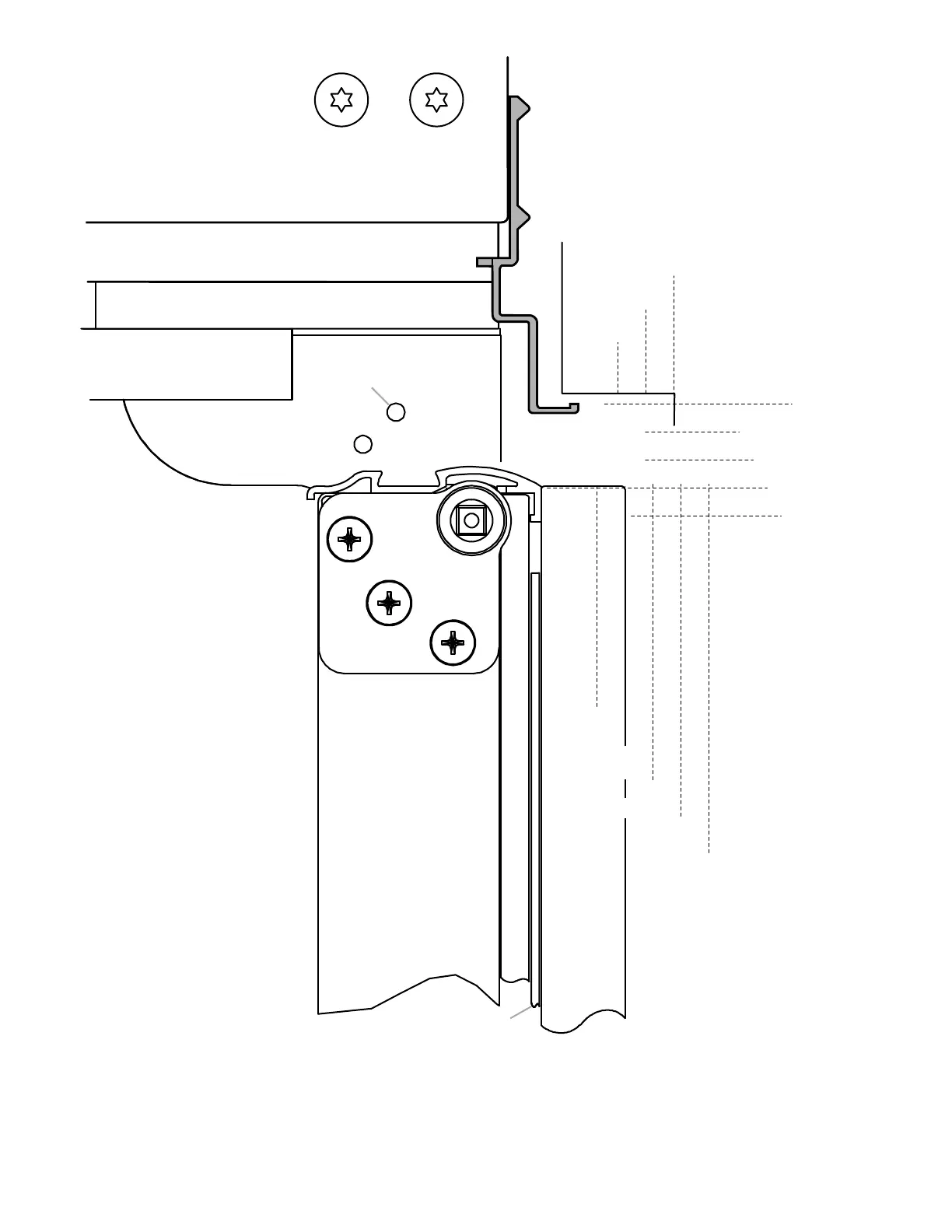

Prévoir un espacement d’au moins 4¹⁄₂" (11,4 cm) entre le côté du réfrigérateur et un mur d’angle. Un espace libre plus grand peut être
nécessaire dans le cas de l’utilisation de panneaux personnalisés ou de poignées personnalisées plus épais. Tenir compte également
des plinthes.
1
/4" (6,35 mm)
3
/4" (1,9 cm)
1" (2,5 cm)
1
/2" (1,3 cm)
3
/4"
1"
1
1
/4"
1
1
/2"
1
/2"
(1,9 cm)
(2,5 cm)
(3,8 cm)
(1,3 cm)
(3,2 cm)
1
/2"
3
/4"
1"
(1,3 cm)
(1,9 cm)
(2,5 cm)
Garniture latérale
du réfrigérateur
Porte Panneau d’appui Panneau décoratif
Charnière
Angle d’ouverture de 90˚
Taille réelle
Séparation entre
réfrigérateur et placard
Panneau
d’espacement
Placard
Position de butée
de porte à 90˚
