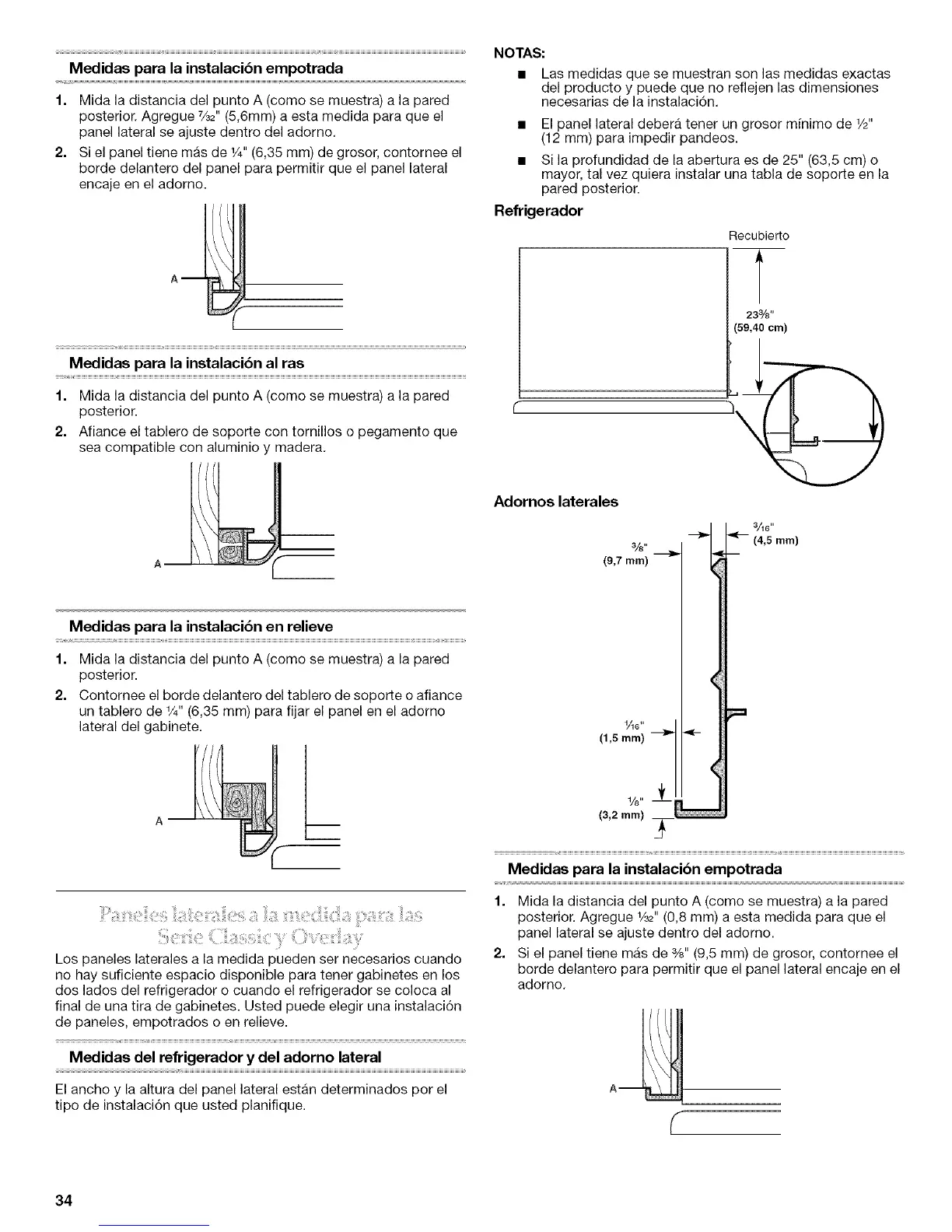

Medidas para la instalacibn empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue %2" (5,6mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de 1/4"(6,35 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adorno.
Medidas para la instalacibn al ras
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Afiance el tablero de soporte con tornillos o pegamento que
sea compatible con aluminio y madera.
NOTAS:
• Las medidas que se muestran son las medidas exactas
del producto y puede que no reflejen las dimensiones
necesarias de la instalaci6n.
• El panel lateral debera tenet un grosor minimo de 1/2"
(12 mm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador
Medidas para la instalacibn en relieve
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el borde delantero del tablero de soporte o afiance
un tablero de 1/4"(6,35 mm) para fijar el panel en el adorno
lateral del gabinete.
l
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalaci6n
de paneles, empotrados o en relieve.
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral estan determinados por el
tipo de instalaci6n que usted planifique.
Adornos laterales
3/8"
(9,7 mm)
1/16"
(1,5 mm)
3/16"
_-- (4,5 mm)
1/8,, _--
(3,2 mm) _ i
Medidas para la instalacibn empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue 1/32"(0,8 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de %" (9,5 mm) de grosor, contornee el
borde delantero para permitir que el panel lateral encaje en el
adorno.
34
