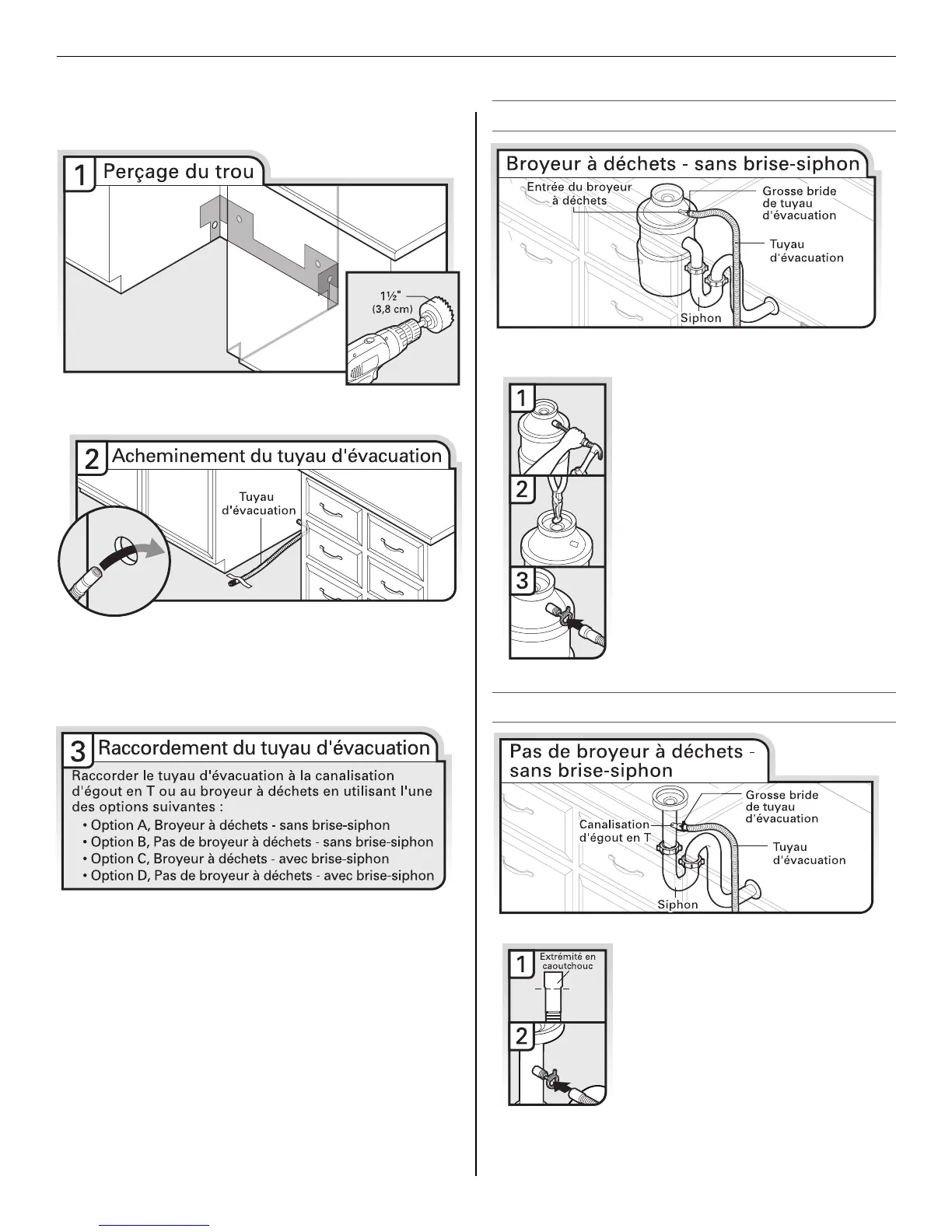

Installation du tuyau d’évacuation
IMPORTANT : Utiliser toujours un tuyau d'évacuation neuf.
Vérifier les codes locaux pour déterminer si un dispositif de brise-
siphon est nécessaire.
Si nécessaire, percer un trou de 1¹⁄₂" (3,8 cm) de diamètre dans la
paroi du placard ou le côté de l'ouverture le plus proche de l'évier.
Insérer le tuyau d'évacuation tel qu'indiqué à travers le trou dans
le placard et l'acheminer jusqu'au point de raccordement du
tuyau d'évacuation (au centre de l'ouverture, à l'avant). Fixer le
tuyau d'évacuation au plancher avec du ruban adhésif dans la
zone indiquée. Cela l'empêchera de bouger lors de l'insertion du
lave-vaisselle dans l'ouverture du placard.
IMPORTANT : Le raccordement du tuyau d'évacuation à la
canalisation d'égout en T ou au raccord de broyeur à déchets doit
être réalisé en amont du siphon du circuit d'évacuation et à au
moins 20" (50,8 cm) au-dessus du plancher de l'espace
d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à
distance du plancher.
Option A - broyeur à déchets – sans brise-siphon
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
Option B - pas de broyeur à déchets – sans brise-siphon
1. À l'aide d’un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur à
déchets.
2. Retirer le bouchon d'obturation à
l'aide d'une pince à pointe
biseautée.
3. Fixer le tuyau d'évacuation sur
l'entrée du raccord de broyeur à
déchets à l'aide de la grosse bride
de tuyau d'évacuation (fournie). À
l'aide d'une pince, serrer la bride
pour l'ouvrir et la mettre en position.
1. Raccorder l'extrémité en caoutchouc
du tuyau d'évacuation à la
canalisation d'égout en T et couper
si nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
2. Fixer l'extrémité en caoutchouc du
tuyau d'évacuation à la canalisation
d'égout en T à l'aide d'une grosse
bride pour tuyau d'évacuation
(fournie). À l'aide d'une pince, serrer
la bride pour l'ouvrir et la mettre en
position. Si le tuyau d'évacuation a
été coupé, utiliser une bride à vis de
1¹⁄₂" à 2" (3,8 à 5 cm) (non fournie).
