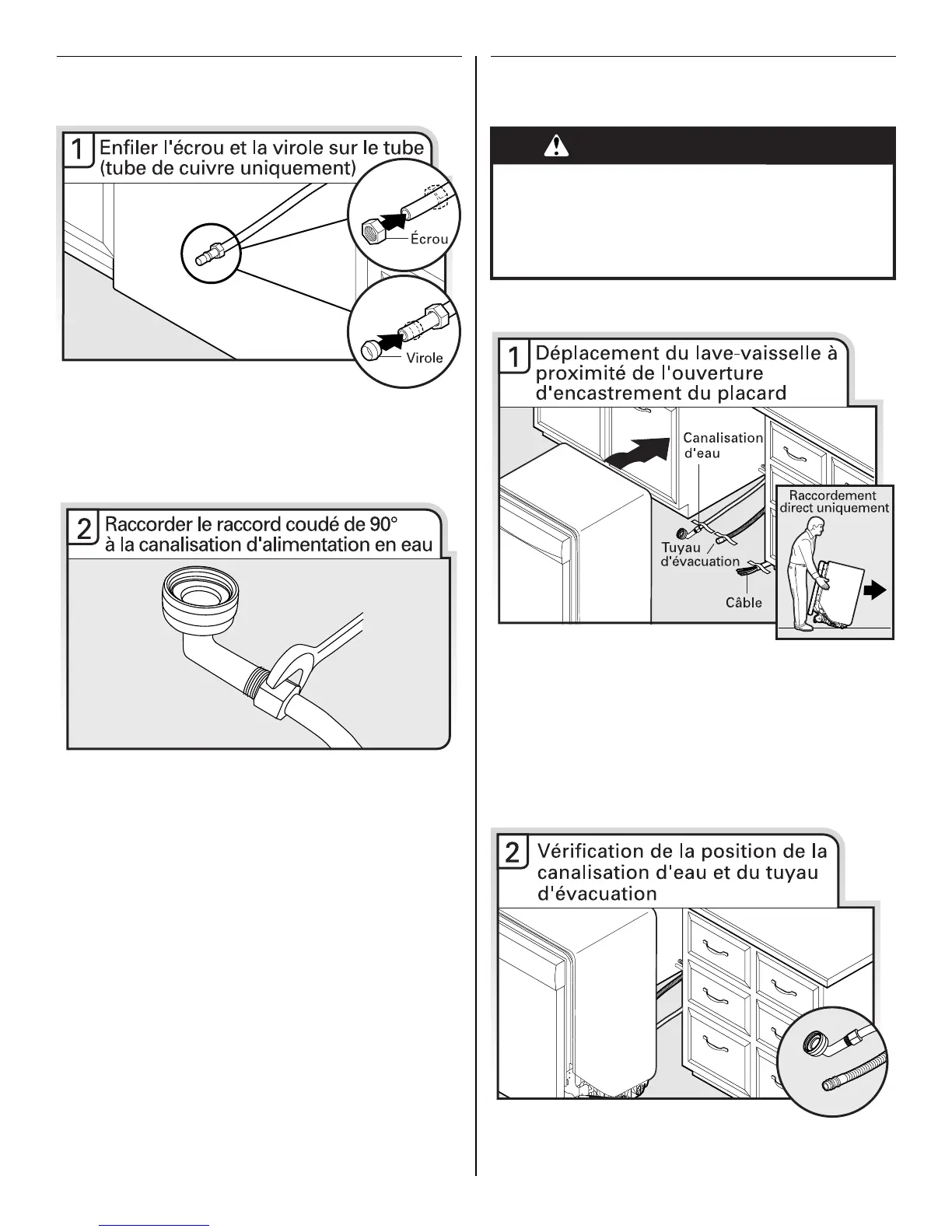

Préparation de la canalisation
d'alimentation en eau
Canalisation en cuivre uniquement : Enfiler l'écrou puis la virole
sur la canalisation de cuivre, sur environ 1" (2,5 cm).
REMARQUE : Pour réduire les vibrations durant le
fonctionnement, acheminer la canalisation d'alimentation en eau
de telle manière qu'elle ne touche pas la base, le châssis ou le
moteur de l'appareil.
Raccorder le raccord de compression de ³⁄₈" du coude à 90° à la
canalisation d'alimentation en eau avant d'installer l'appareil dans
l'ouverture découpée dans le placard. Le fixer de façon à ce que
le raccord de ¾" soit orienté vers le haut, tel qu'illustré ci-dessus.
Canalisation en cuivre uniquement : Insérer la canalisation dans le
raccord coudé de 90° aussi loin que possible (la canalisation en
cuivre se plie et s'écrase facilement). Faire glisser l'écrou et la
virole vers l'avant et engager l'écrou sur le filetage du raccord
coudé.
Raccord flexible à tresse d'acier : Fixer l'écrou sur le coude à
l'aide d'une clé plate ou d'une clé à molette de ⁵⁄₈".
REMARQUE : Ne pas utiliser de ruban adhésif Teflon
®†
avec les
raccords de compression.
Insertion du lave-vaisselle dans l'ouverture
d'encastrement du placard
Utiliser deux personnes ou plus pour déplacer et installer le lave-
vaisselle.
IMPORTANT : Vérifier que le câblage est bien installé. Saisir les
côtés du lave-vaisselle par les rebords du panneau de porte.
Incliner le lave-vaisselle vers l'arrière sur ses roulettes et
approcher l'appareil de l'ouverture dans le placard.
REMARQUE : Ne pas pousser sur l'avant du panneau ou sur la
console. Ceci pourrait laisser des indentations sur le panneau ou
la console.
Conseil utile : Fixer temporairement le câblage au plancher avec
du ruban adhésif aux emplacements indiqués pour l'empêcher de
bouger lors de l'insertion du lave-vaisselle dans l'ouverture du
placard.
Vérifier que la canalisation d'eau se trouve sur le côté gauche de
l'ouverture du placard, et que le tuyau d'évacuation se trouve près
du centre de l'ouverture du placard.
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
