36

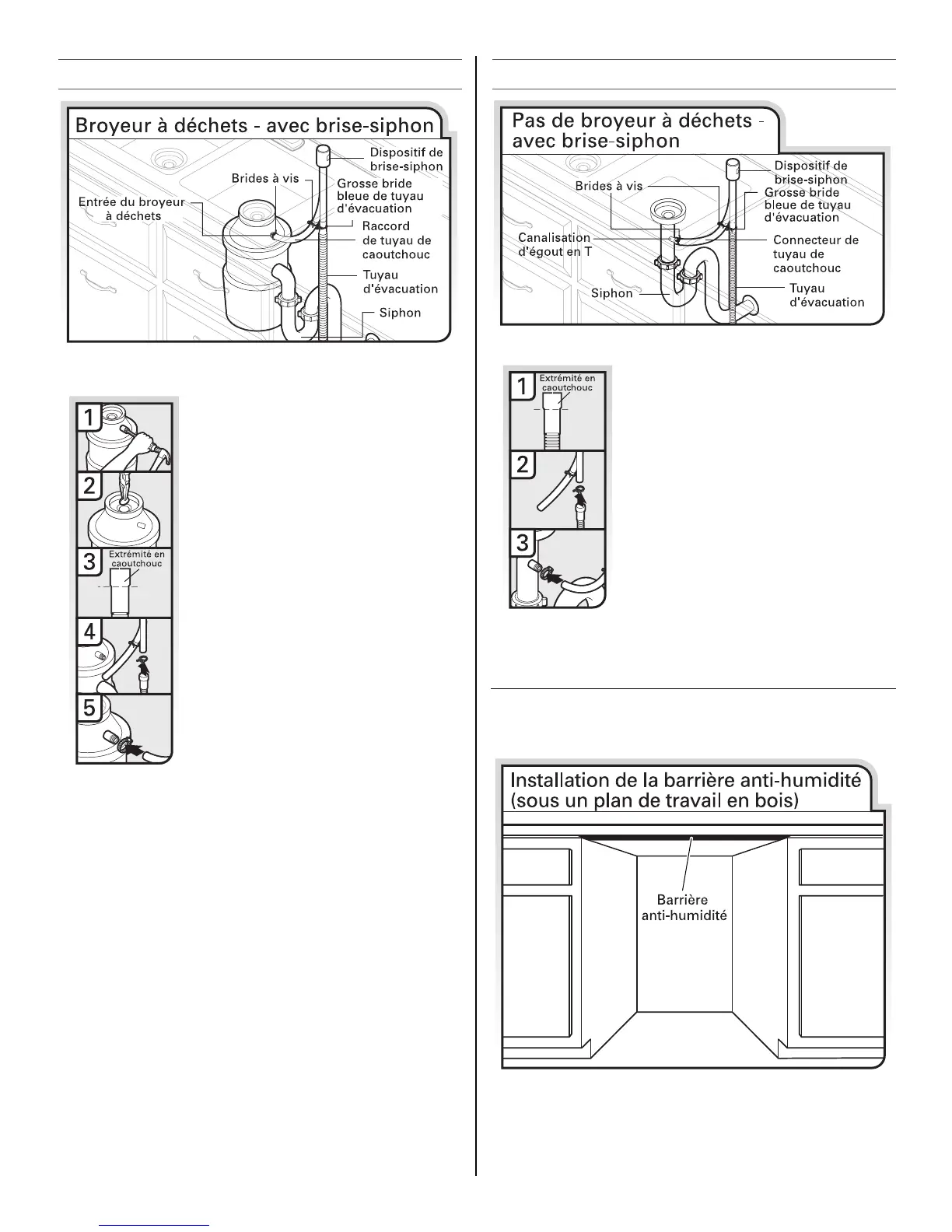

Option C - broyeur à déchets - avec brise-siphon
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
Option D - pas de broyeur à déchets – avec brise-siphon
Installation de la barrière anti-humidité
(sous un plan de travail en bois)
1. Veiller à ce que la zone se trouvant sous le placard soit propre
et sèche avant d'installer la barrière anti-humidité.
2. Ôter l'endos de la barrière anti-humidité et appliquer la
barrière sur le dessous du plan de travail, le long de la rive
avant du comptoir.
1. À l'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur à
déchets.
2. Retirer le bouchon d'obturation à
l'aide d'une pince à pointe
biseautée.
3. Raccorder l'extrémité en caoutchouc
du tuyau d'évacuation au dispositif
de brise-siphon et couper si
nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
4. Fixer le tuyau d'évacuation sur le
dispositif de brise-siphon à l'aide de
la grosse bride de tuyau
d'évacuation (fournie). À l'aide d'une
pince, serrer la bride pour l'ouvrir et
la mettre en position. Si le tuyau
d'évacuation a été coupé, utiliser
une bride à vis de 1¹⁄₂" à 2" (3,8 à
5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement du dispositif
de brise-siphon à l'entrée du broyeur
à déchets.
1. Raccorder l'extrémité en caoutchouc
du tuyau d'évacuation au dispositif
de brise-siphon et couper si
nécessaire.
REMARQUE : Ne pas couper la
section ondulée.
2. Fixer le tuyau d'évacuation sur le
dispositif de brise-siphon à l'aide de
la grosse bride de tuyau
d'évacuation argentée (fournie). À
l'aide d'une pince, serrer la bride
pour l'ouvrir et la mettre en position.
Si le tuyau d'évacuation a été coupé,
utiliser une bride à vis de 1¹⁄₂" à 2"
(3,8 à 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride à vis (non fournie)
pour le raccordement de la
canalisation d'égout en T au
dispositif de brise-siphon.
