49

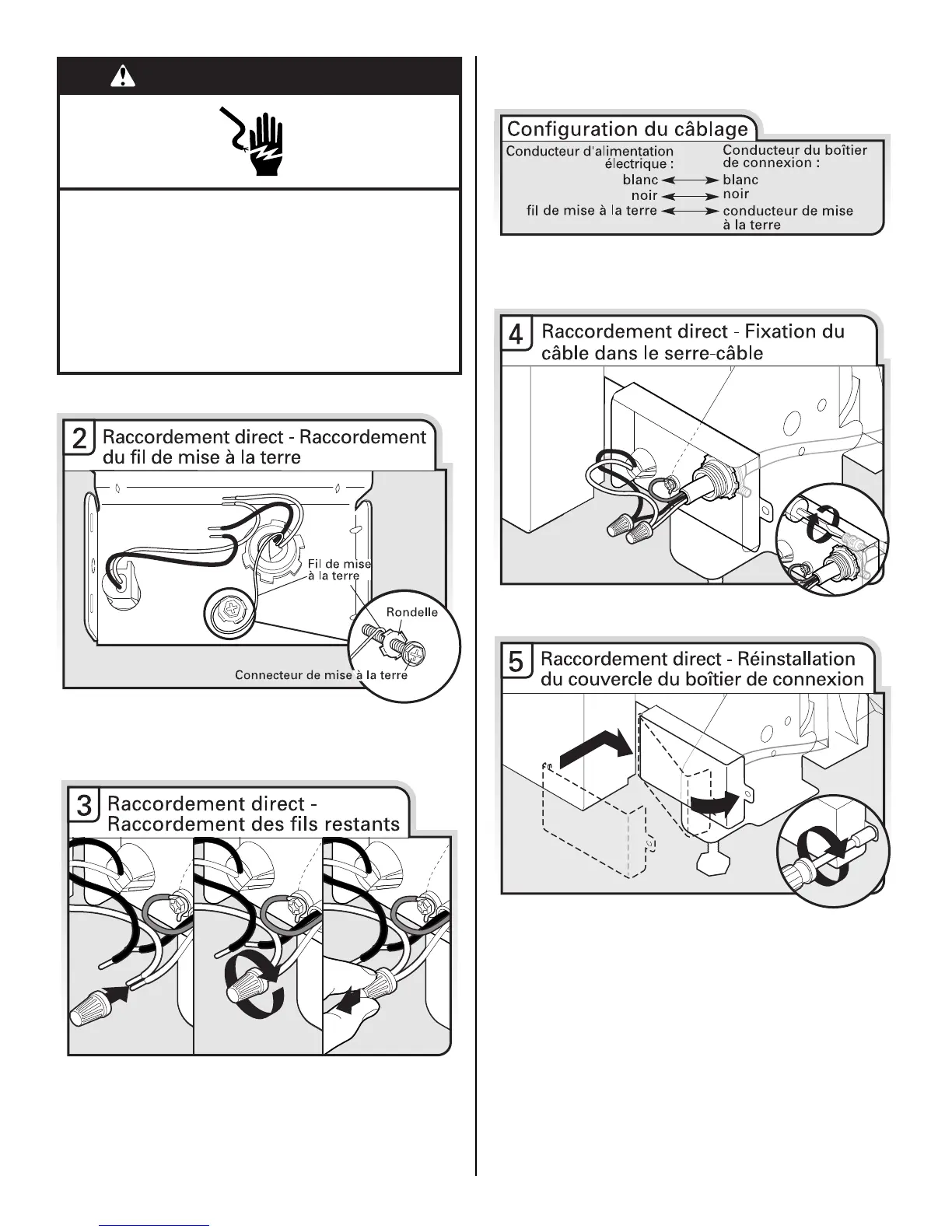

Former un crochet en U avec le conducteur nu de liaison à la
terre. Enrouler le crochet du conducteur de liaison à la terre sur la
vis de liaison à la terre et sous la rondelle (dans le sens horaire).
Serrer fermement le connecteur de liaison à la terre.
REMARQUE : Installer un serre-câble (homologation UL ou CSA).
Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien
fixés.
Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc à l'aide des connecteurs de fils (homologation UL ou
CSA) (non fournis).
Au besoin, visiter le site Web pour une représentation vidéo de
cette étape. Visiter www.kitchenaid.com/electrical sous l'onglet
FAQ.
Resserrer les vis de serre-câble pour fixer le câble.
Placer les conducteurs à l'intérieur du boîtier de connexion.
Insérer les languettes du côté gauche du couvercle. S'assurer que
les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle
tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide
d'une clé à douille, d'un tourne-écrou de ¹⁄₄" ou d'un tournevis
Torx
®
T20
®
et de la vis précédemment retirée.
AVERTISSEMENT
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
