KitchenAid KVUC600KSS - Méthodes Dévacuation

DIMENSIONS
HOTTE DE CUISINIÈRE - 30 PO (76,2 CM) AND 36 PO (91,4 CM)
7 de 12
Méthodes d’évacuation
Cette hotte est congurée à l’usine pour la décharge de l’air aspiré à travers le toit ou à travers un mur.
Un circuit d’évacuation en conduit rectangulaire de 3
1
/
4
po x 10po (8,3cm x 25,4cm) est nécessaire pour l’installation (non fourni).
L’ouverture de décharge de la hotte est 3
1
/
4
po x 10po (8,3cm x 25,4cm). La sortie à l’extérieur du circuit d’évacuation peut se faire
à travers le toit ou le mur Un coude à 90° est nécessaire pour aspirer l’air du dessus de la hotte et à travers un mur. Voir la section
«Installation de la hotte» pour les détails pour l’installation d’un clapet anti-reux.
REMARQUE: L’emploi d’un conduit exible est déconseillé. Un conduit exible peut causer une contre-pression et des turbulences
d’air, qui réduisent considérablement la performance.
Décharge par l’arrière
L’air aspiré par la hotte peut être déchargé directement à l’arrière à l’aide du clapet anti-reux rectangulaire 3
1
/
4
po x 10po
(8,3cmx25,4cm) (fourni) en même temps qu’un circuit d’évacuation de conduit rectangulaire3
1
/
4
po x 10po (8,3cm x 25,4cm) (non
fourni). Voir la section «Installation de la hotte» pour les détails pour l’installation d’un clapet anti-reux.
A
B

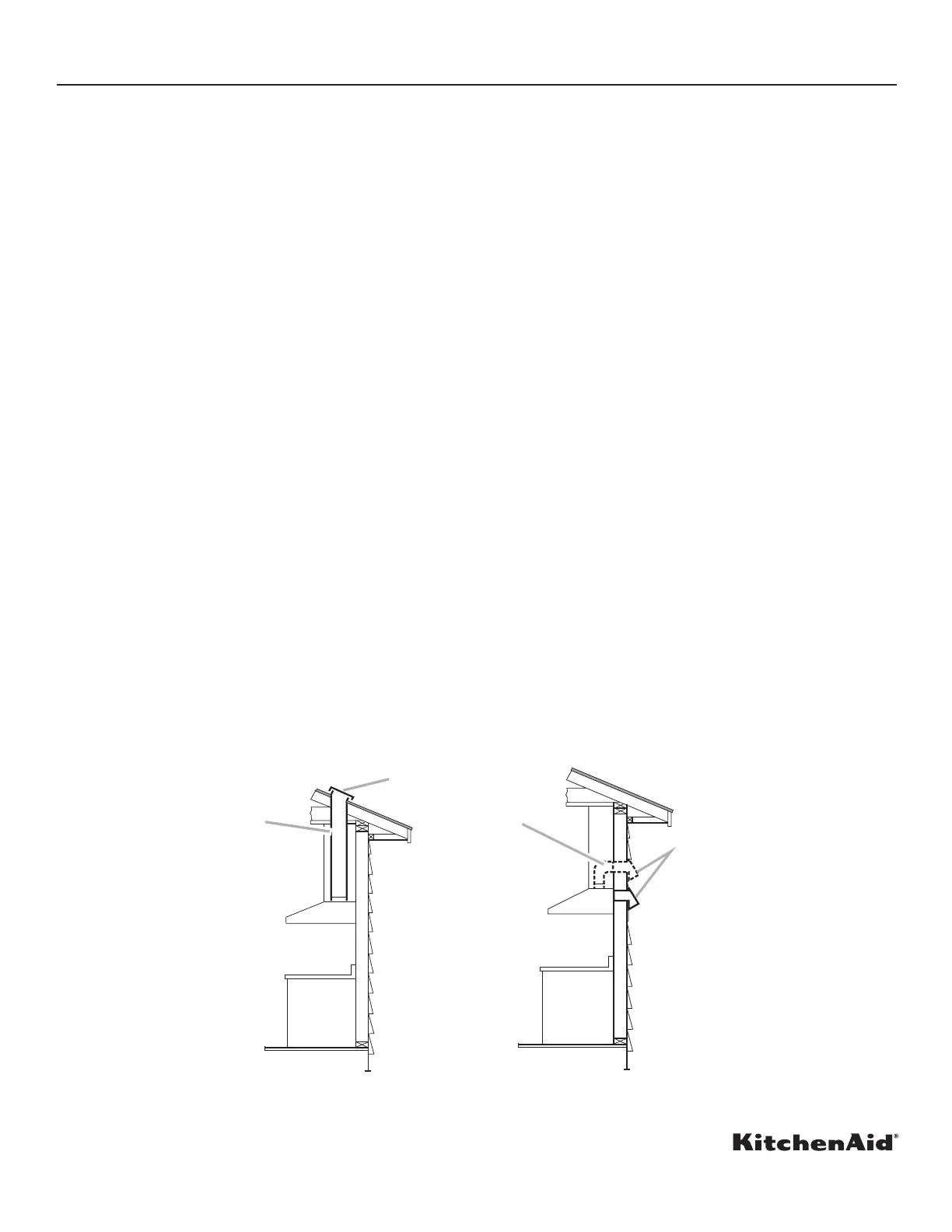

Évacuation par le toit
A
B
A. Bouche de décharge sur toit
B. Coude de ventilation métallique
rectangulaire 90° de
3
1
/
4
po x 10 po (8,3 cm x 25,4 cm)
A. Bouche de décharge murale
B. Coude de ventilation métallique
rectangulaire 90° de
3
1
/
4
po x 10 po (8,3 cm x 25,4 cm)
Décharge à travers le mur (décharge par
le dessus ou par l’arrière)
EXIGENCES D’ÉVACUATION
■ Le système doit évacuer l’air à l’extérieur.
■ Ne pas terminer le circuit d’évacuation dans un grenier ou dans un autre espace clos.
■ Ne pas utiliser une bouche d’évacuation murale de 4 po (10,2 cm) normalement utilisée pour un équipement de buanderie.
■ Utiliser un conduit métallique uniquement. Un conduit en métal rigide est recommandé.
■ La longueur du circuit d’évacuation et le nombre de coudes doivent être réduits au minimum pour des performances optimales.
Pour un fonctionnement efficace et silencieux :
■ Ne pas utiliser plus de trois coudes à 90°.
■ Veiller à incorporer une section de conduit rectiligne d’au moins 24 po (61,0 cm) entre deux raccords coudés adjacents.
■ Ne pas installer deux coudes ensemble.
■ Au niveau de chaque jointure du circuit d’évacuation, assurer l’étanchéité avec les brides de serrage.
■ Le circuit d’évacuation doit comporter un clapet anti-reux. Si la bouche d’évacuation murale ou par le toit comporte un clapet
anti-reux, ne pas utiliser le clapet fourni avec la hotte.
■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité autour de la bouche de décharge à l’extérieur (à travers le mur ou le toit).
■ La taille du conduit doit être uniforme.
