EXIGENCES D'INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires :
■ Niveau
■ Perceuse
■ Foret de 1
1
/
4
" (3 cm)
■ Foret de
3
/
32
" (2,4 mm) en cas d’installation dans du bois
■ Crayon
■ Pince à dénuder ou couteau utilitaire
■ Mètre-ruban ou règle
■ Pince
■ Pistolet à calfeutrage et composé de calfeutrage
résistant aux intempéries
■ Brides de conduit
■ Scie sauteuse ou scie à guichet
■ Tournevis à lame plate
■ Cisaille de ferblantier
■ Tournevis Phillips
■ Ciseaux
Pièces nécessaires :
■ Câble d'alimentation électrique du domicile
■ 1 serre-câble de ½" (12,7 mm) (homologation UL ou CSA)
■ 3 connecteurs de fils homologués UL
■ 1 bouche de décharge (décharge à travers le mur
ou à travers le toit)
■ Circuit d’évacuation métallique
■ 2 ampoules de lampes à rayons infrarouges de
175 watts maximum
■ Système du moteur du ventilateur – interne ou
externe (voir “Système du moteur du ventilateur”
dans la section “Accessoires”.)
Pièces fournies :
Retirer les pièces de leur emballage. Vérifier que toutes
les pièces sont présentes.
■ 2 filtres à graisse métalliques, pour modèle de 36" (91,4 cm)
3 filtres à graisse métalliques, pour modèles de 48" (121,9 cm)
■ Clapet
■ 2 brides de support pour cache-conduit
■ 2 chevilles d'ancrage de 10 x 50 mm
■ 2 chevilles d'ancrage de 8 x 40 mm
■ 2 rondelles D5.3 x 20 mm
■ 4 vis de 5 x 45 mm
■ 9 vis de 4,2 x 8 mm
■ Adaptateur TORX
®†
T20
®
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes
et règlements en vigueur.
Confier l’installation de la hotte à un technicien qualifié. C’est
à l’installateur qu’incombe la responsabilité de respecter les
distances de séparation spécifiées sur la plaque signalétique
de l’appareil. La plaque signalétique est située à l’intérieur de
la hotte, sur la paroi arrière.
Il est recommandé d'utiliser cette hotte avec une table de
cuisson dont la puissance totale ne dépasse pas 105 000 BTU.
On doit toujours installer la hotte à distance des sources
de courant d’air (fenêtres, portes et bouches de chauffage).
Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards; ces dimensions tiennent compte
des valeurs minimales des dégagements de séparation.
La hotte est configurée à l’usine pour la décharge à travers
le toit ou un mur.
Assurer l’étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l’installation
de la hotte de cuisinière.
Installation dans une résidence mobile :
L’installation de cette hotte doit satisfaire aux exigences de
la norme Manufactured Home Construction Safety Standards,
Titre 24 CFR, partie 328 (anciennement Federal Standard for
Mobile Home Construction and Safety, titre 24, HUD, partie
280); lorsque cette norme n’est pas applicable, l’installation
doit satisfaire aux critères de la plus récente édition de la
norme Manufactured Home Installation 1982 (Manufactured
Home Sites, Communities and Setups) ANSI A225.1/NFPA
501A*, ou des codes et règlements locaux.

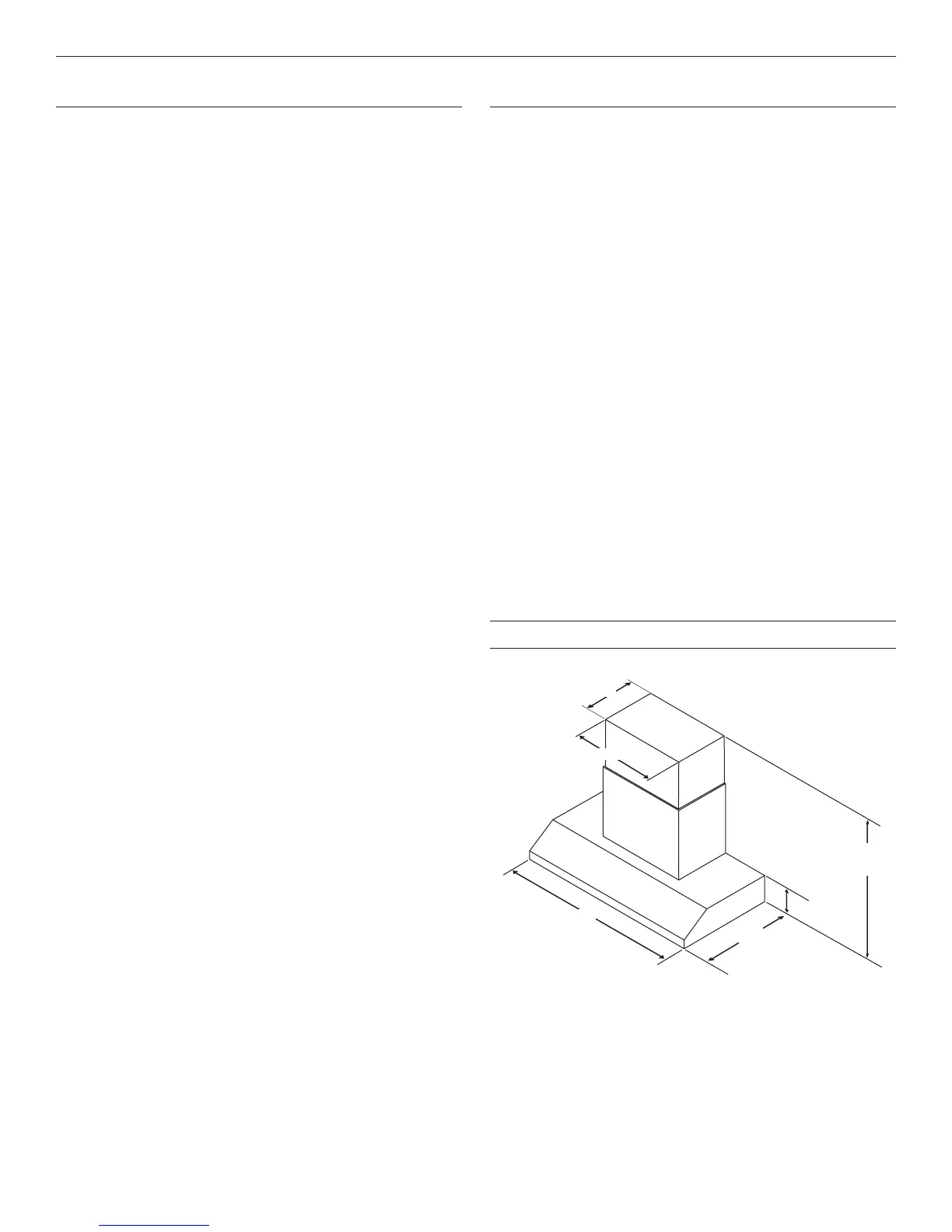

Dimensions du produit
Installations avec décharge à l’extérieur :
36" (91,4 cm)
ou 48" (121,9 cm)
25" (63,5 cm)
7⁷⁄₈" (20,0 cm)
11⁵⁄₁₆" (28,7 cm)
32³⁄₈
50¹¹⁄₁₆
22³⁄₄" (57,8 cm)
†
®
TORX and T20 sont des marques déposées de Acument Intellectual Properties, LLC.
