KitchenAid LI3ZFE/W10321799F Installation Instructions And Use & Care Guide

29
7. Connecter ensemble les conducteurs gris (G) à l'aide
de connecteurs de fils (homologation UL).
8. Connecter le conducteur vert (ou jaune/vert) de liaison à la
terre au conducteur de terre (vert-jaune) (H) du boîtier de
raccordement avec des connecteurs de fils homologués UL.
9. Réinstaller le couvercle et les vis du boîtier de connexion
du ventilateur en ligne.
10. Réinstaller le couvercle avant du carter du ventilateur
en ligne et le fixer avec 10 vis de montage.
Connexion électrique à l’intérieur de la hotte entre
le système du ventilateur en ligne et la hotte :
1. Une fois la hotte montée (voir la section “Instructions
d’installation de la hotte”), rechercher le connecteur
du câble à l’intérieur.
2. Connecter l’ensemble de connexion à 6 fils fourni avec le
système du moteur du ventilateur en ligne au connecteur
du câble correspondant dans la hotte.
3. Trouver le boîtier de connexion à l’intérieur de la hotte et
installer un serre-câble
1
/
2
" (1,3 cm) homologué UL ou CSA
(voir la “Préparation complète” dans la section “Préparer
l’emplacement”).
4. Acheminer les extrémités des fils à partir de l’ensemble
de connexion à 6 fils à travers le serre-câble
1
/
2
" (1,3 cm),
en laissant suffisamment de longueur pour effectuer les
connexions de câblage. Serrer les vis du serre-câble.
5. Connecter les fils de l’ensemble de connexion à 6 fils aux fils
du conduit de câblage qui se trouve à l’intérieur du boîtier de
connexion de la hotte.
6. Connecter les conducteurs de même couleur entre eux (noir
à noir, blanc à blanc, etc.) en utilisant des connecteurs de fils
(homologation UL).
REMARQUE : Connecter le conducteur vert (ou vert/jaune)
de liaison à la terre du conduit de câblage au conducteur
vert (ou nu) de mise à la terre du câble d'alimentation
du domicile à l’aide de connecteurs de fils homologués
UL (voir la section “Réalisations des connexions de
l’alimentation électrique à la hotte”).
7. Aller à la section “Réalisations des connexions
de l’alimentation électrique à la hotte”.
Réalisations des connexions de
l’alimentation électrique à la hotte
1. Déconnecter la source de courant électrique.
2. Localiser le boîtier de connexion au-dessus de la hotte.
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le fil relié à la terre au fil vert et jaune relié à
la terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès ou un choc électrique.

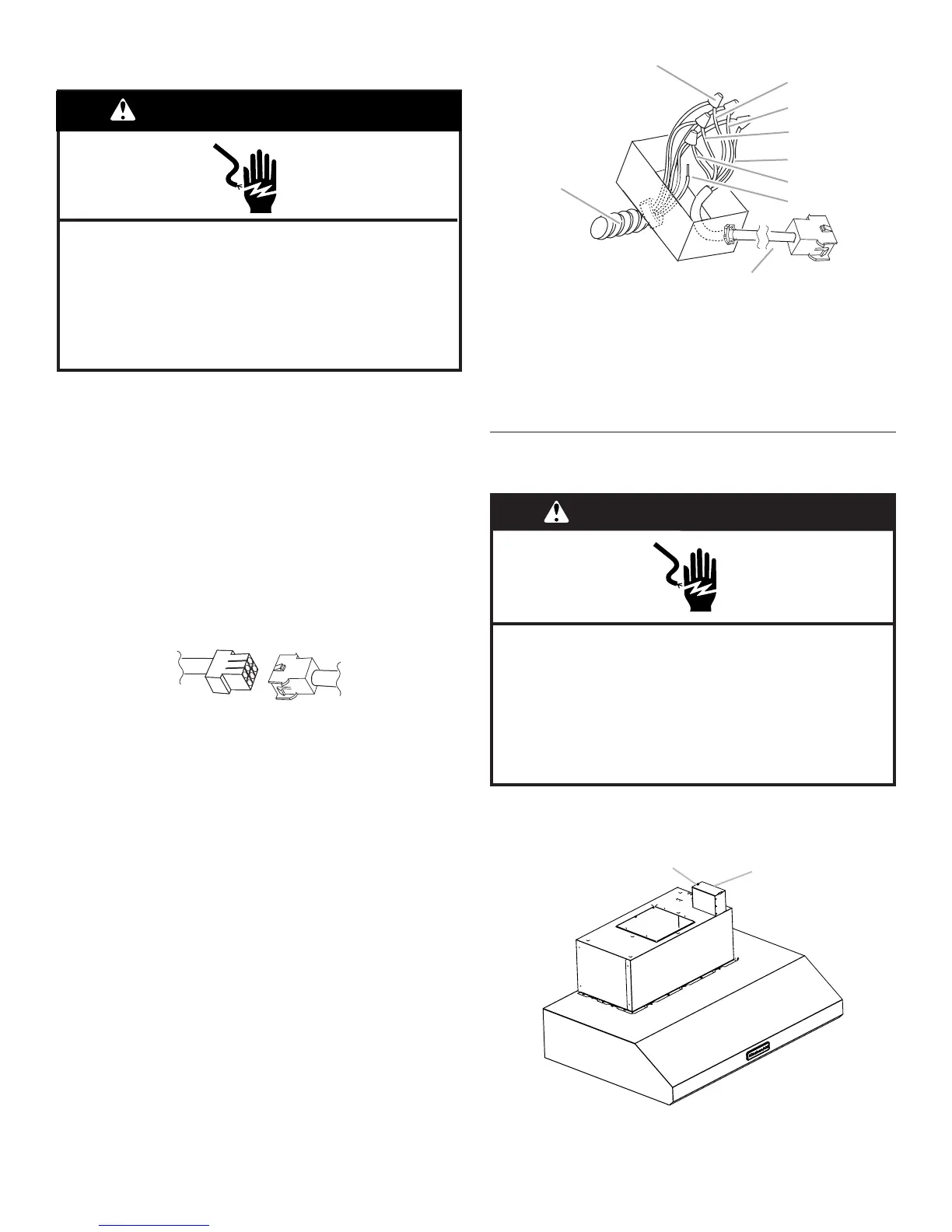

A
B
C
D
E
F
G
H
I
A. Conduit de câblage de
1
/
2
"
(1,3 cm) homologué UL ou CSA
B. Connecteurs de fils
(homologation UL)
C. Conducteurs noirs
D. Connecteurs blancs
E. Conducteurs rouges
F. Conducteurs bleus
G. Conducteurs gris
H. Conducteur vert (ou vert/jaune)
I. Ensemble de connexion à six fils
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
A
B
A. Opercule arrachable à l'arrière du boîtier de connexion
B. Haut du boîtier de connexion
