23

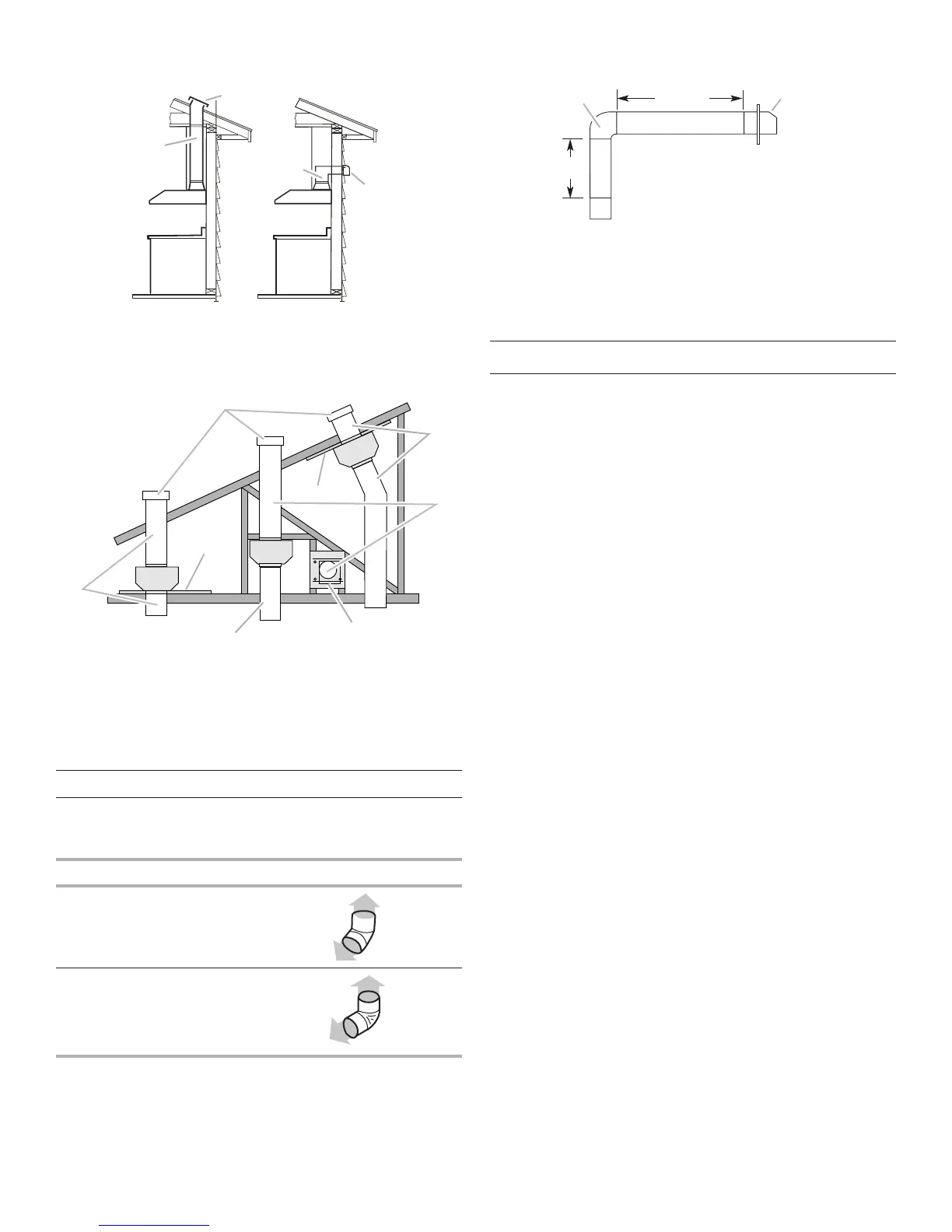

Installations typiques avec système du moteur
du ventilateur en ligne :
Calcul de la longueur effective du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, additionner les longueurs équivalentes (pieds/
mètres) de tous les composants utilisés dans le système.
Composant Longueur équivalente
Coude à 45° 2,5 pi (0,8 m)
Coude à 90° 5 pi (1,5 m)
Les longueurs équivalentes maximales sont :
Conduits ronds de 10" (25,4 cm) - 60 pi (18,3 m)
Exemple de système de décharge :
L'exemple suivant indique la longueur de conduit
recommandée maximum.
1 coude à 90° = 5 pi (1,5 m)
1 bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système = 13 pi (3,9 m)
Spécications électriques
Observer les dispositions de tous les codes et règlements
en vigueur.
Vérifier que l’installation électrique a été correctement effectuée
et qu’elle est conforme aux spécifications de la plus récente
édition des normes National Electrical Code, ANSI/NFPA 70,
ou de la norme CSA C22.1-94, Code canadien de l’électricité,
partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les
codes et règlements en vigueur locaux.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L’appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 A, protégé par fusible.
■ Si le domicile est équipé d’un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs électriques. La connexion aluminium/cuivre doit
être conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
■ Le calibre des conducteurs et les connexions doivent être
compatibles avec la demande de courant de l’appareil
spécifiée sur la plaque signalétique. La plaque signalétique
de l’appareil est située derrière le filtre, sur la paroi arrière
de la hotte.
■ Le calibre des conducteurs doit satisfaire aux exigences
de la plus récente édition de la norme National Electrical
Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code
canadien de l’électricité, partie 1 et C22.2 n° 0-M91 (dernière
édition) et de tous les codes et règlements en vigueur.
A
A
B
B
F
G
D
A
A
B
C
D
A
A
H
E
A. Conduit rond de 10" (25,4 cm)
B. Fixation au dessus des solives
de plafond
C. Bouches de décharge par le
toit
D. Contreplaqué (facultatif sur
certaines installations)
E. Fixation sur le dessous des
chevrons du toit
F. Fixation des traverses de
cadre de châssis aux fermes
G. Conduit horizontal; fixation des
traverses de cadre de châssis
aux fermes
H. Bouche de décharge murale
Coude à 90˚
6 pi (1,8 m)
2 pi
(0,6 m)
Bouche de
décharge m
urale
Décharge à travers le toit
Décharge à travers le mur
A. Bouche de décharge sur toit
B. Conduit rond 10" (25,4 cm)
A. Bouche de décharge murale
B. Conduit rond 10" (25,4 cm)
