27
5. Fixer le connecteur du cordon d'alimentation de la hotte au
connecteur du moteur du ventilateur.
6. Réinstaller le panneau de lampe chauffante à l’aide des vis
retirées à la section “Préparer le système interne de la hotte”
(2) dans les côtés et (3) à l’arrière pour les modèles de 36"
(91,4 cm) ou (4) pour les modèles de 48" (121,9 cm).
7. Reconnecter la prise électrique à la lampe chauffante.
8. Aller à la section “Réalisation des connexions électriques
de la hotte”.
Installation du moteur du ventilateur
en ligne (externe) de la hotte
REMARQUE : Il est nécessaire d'acheter un moteur de
ventilateur en ligne (ex-terne) avec votre hotte. Voir “Système
du moteur du ventilateur” dans la section “Accessoires”.
Préparation du montage du système de
ventilation en ligne
Le système de ventilation en ligne doit être fixé à une structure
sécurisée de la toiture, du plafond, mur, sol, ou une nouvelle
charpente ou une charpente préexistante. Les 4 trous sur
l’entrée (bas) ou la sortie (haut) du ventilateur doivent être utilisés
pour monter le système de ventilation en ligne à la structure.
REMARQUE : Les emplacements des trous de montage doivent
traverser les poteaux de colombage. Des pans à colombage
supplémentaires pourraient s’avérer nécessaires. Il est possible
d’utiliser du contre-plaqué pour couvrir les zones qui se trouvent
entre les solives de plafond ou les chevrons du toit afin de
faciliter l’installation. Cette structure doit être suffisamment
solide pour supporter le poids du système de ventilation en
ligne (50 lb [22,6 kg] min).
Préparation du système de ventilation en ligne
1. À l’aide d’au moins 2 personnes, déplacer le système
du moteur du ventilateur en ligne jusqu'à l'emplacement
de montage.
2. Enlever les 10 vis du couvercle avant du carter du moteur
du ventilateur en ligne et les mettre de côté.
3. Enlever le couvercle avant du carter du moteur du
ventilateur en ligne et le mettre de côté.
REMARQUE : L’ensemble moteur-ventilateur peut être retiré
pour faciliter le montage du carter du moteur du ventilateur.
Si l'on ne souhaite pas retirer l’ensemble moteur-ventilateur,
passer à “Installation du système de ventilation en ligne”
dans cette section.
4. Débrancher la prise électrique du moteur de l'ensemble
moteur-ventilateur.
5. Enlever les vis qui fixent l’ensemble moteur-ventilateur
au carter du ventilateur et les mettre de côté.
6. Tirer sur la languette à ressort pour dégager l’ensemble
moteur-ventilateur. Retirer l’ensemble moteur-ventilateur
du carter et le placer sur une surface couverte.
Installation du système de ventilation en ligne
REMARQUE : Le logement du ventilateur peut être monté
en utilisant les 4 trous du côté de l’entrée ou de la sortie
du ventilateur.
Côté sortie :

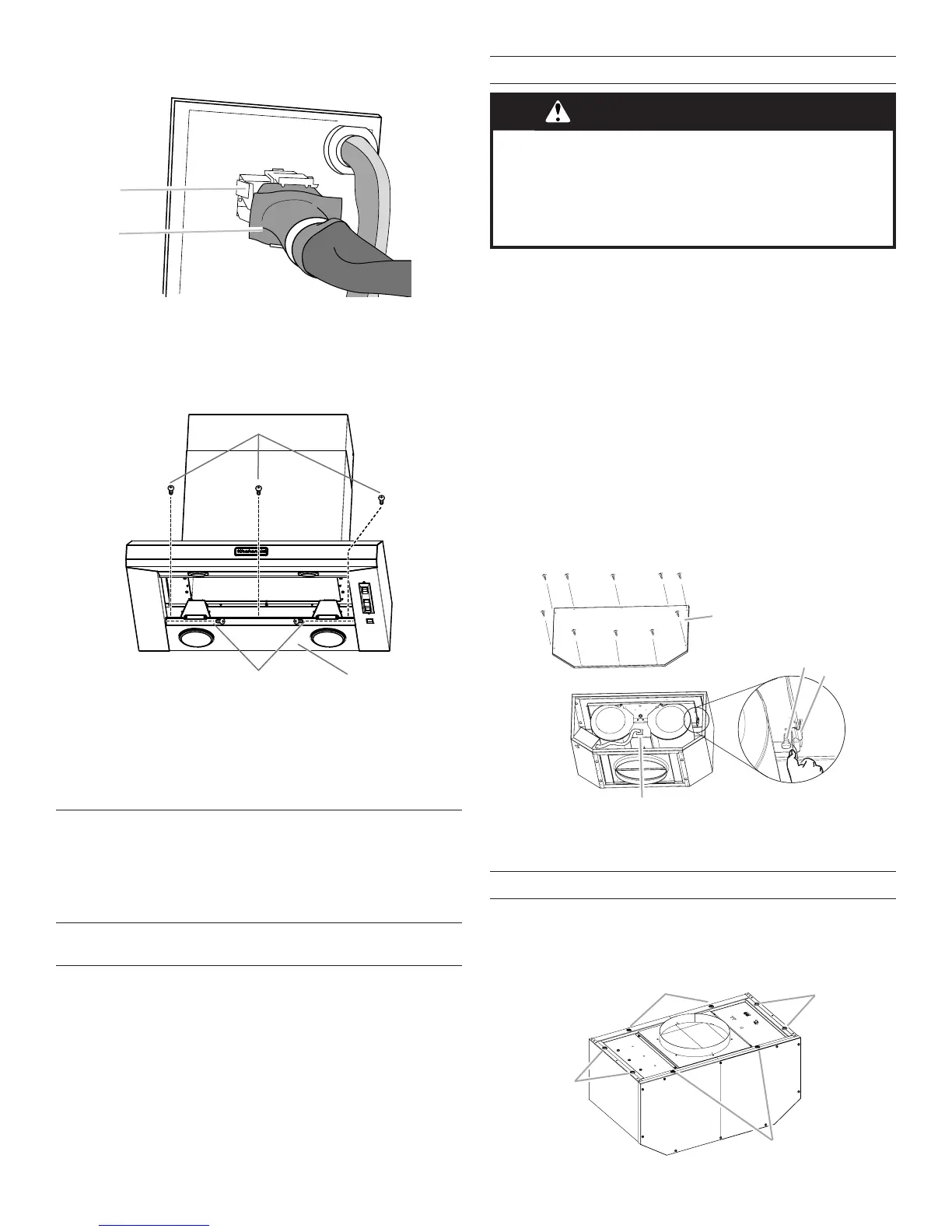

A. Connecteur du moteur du ventilateur
B. Connecteur du cordon d'alimentation de la hotte
A
BA
A. Vis — panneau (5) pour modèles de 36” (91,4 cm),
(6) pour les modèles de 48” (121,9 cm)
B. Panneau — lampe chauffante
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le système du moteur du ventilateur en ligne.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
A
B
C
C. Languette à ressort
D. Prise électrique du moteur
A. Couvercle avant
B. Vis de montage du ventilateur
A
A. Trous de montage
