26
3. Débrancher la prise électrique à la lampe chauffante.
4. À l’aide d’un tournevis Torx
®
T20
®
retirer les (5) ou (6) vis
maintenant l’arrière de la lampe chauffante. (2) sur les côtés
(3) ou (4) à l’arrière. Mettre de côté le panneau de lampe
chauffante et les vis.
5. Monter la hotte. Voir la section “Installation de la hotte”.

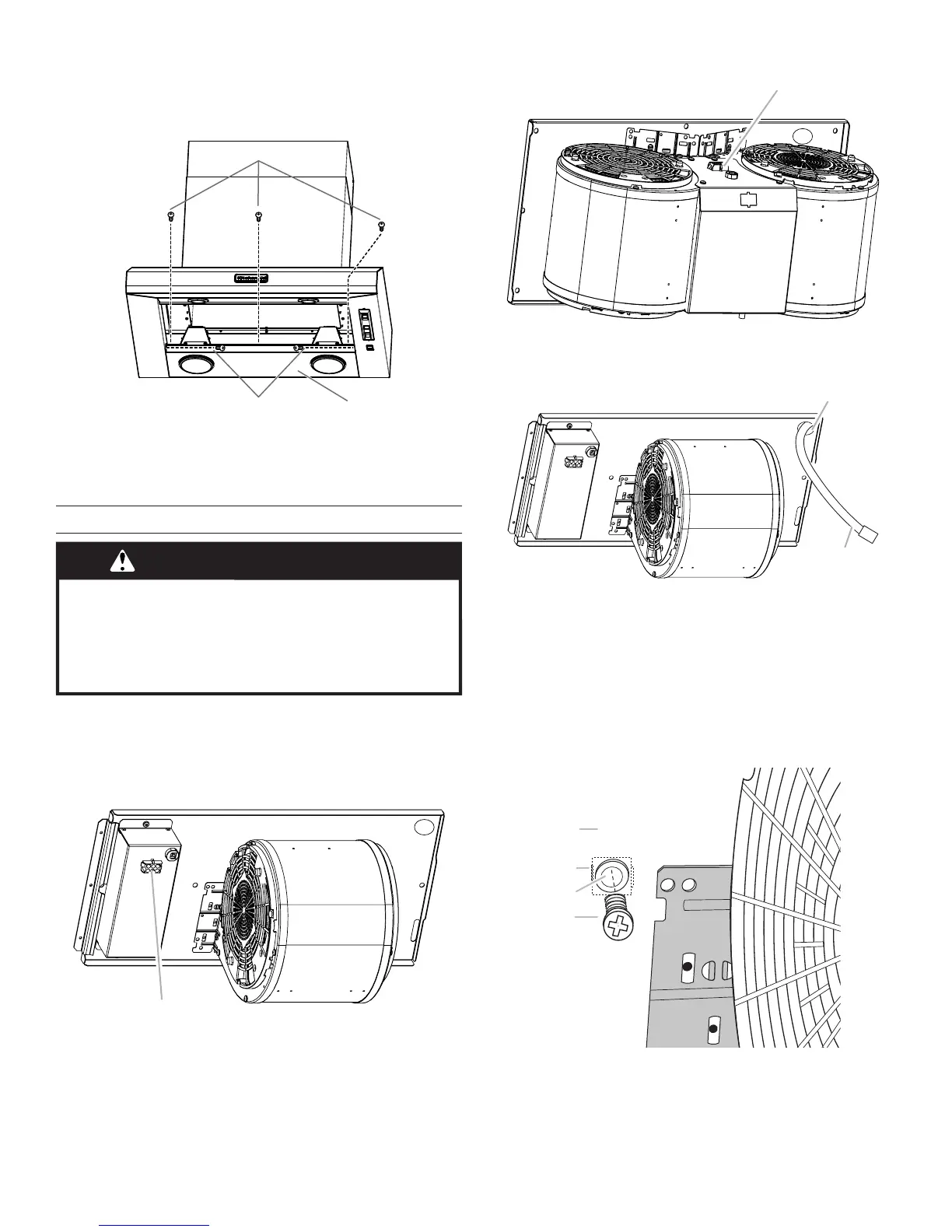

Installation du moteur du ventilateur interne de la hotte
1. À l'aide de deux personnes ou plus, installer le moteur du
ventilateur de la hotte à l'intérieur de l'auvent, connexion du
câblage à gauche pour le système à ventilateur unique et à
l'avant ou au-dessus pour le système à deux ventilateurs.
Ensemble à un seul moteur-ventilateur :
Ensemble à deux moteurs-ventilateurs :
2. Passer les câbles d'alimentation et le connecteur de la hotte
par le trou de droite sur la plaque de montage du moteur.
3. En gardant le panneau du moteur de hotte parallèle à la
partie inférieure de la hotte de cuisinière, faire glisser ce
premier dans l’espace au-dessus de cette dernière.
4. Faire correspondre les trous de la plaque de montage du
moteur avec les écrous à emboîter servant à fixer le moteur
et installer les vis de 6 x 16 mm et les rondelles-freins de
6,4 mm (2 pour le modèle à un seul ventilateur, 5 pour le
modèle à deux ventilateurs). Après toutes les vis aient été
installées, serrer les vis.
A
BA
A. Vis — panneau (5) pour modèles de 36" (91,4 cm),
(6) pour les modèles de 48" (121,9 cm)
B. Panneau — lampe chauffante
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Connexion du câblage
A. Connexion du câblage
B
A. Trou de la plaque de montage du moteur
B. Câbles d'alimentation et connecteur
A
B
C
D
A. Vis avec rondelle-frein
B. Trou de la plaque de montage du moteur
C. Écrou à emboîter (6 mm)
D. Plaque de montage du moteur
