FR
23
6. MISE EN SERVICE DE LA MACHINE

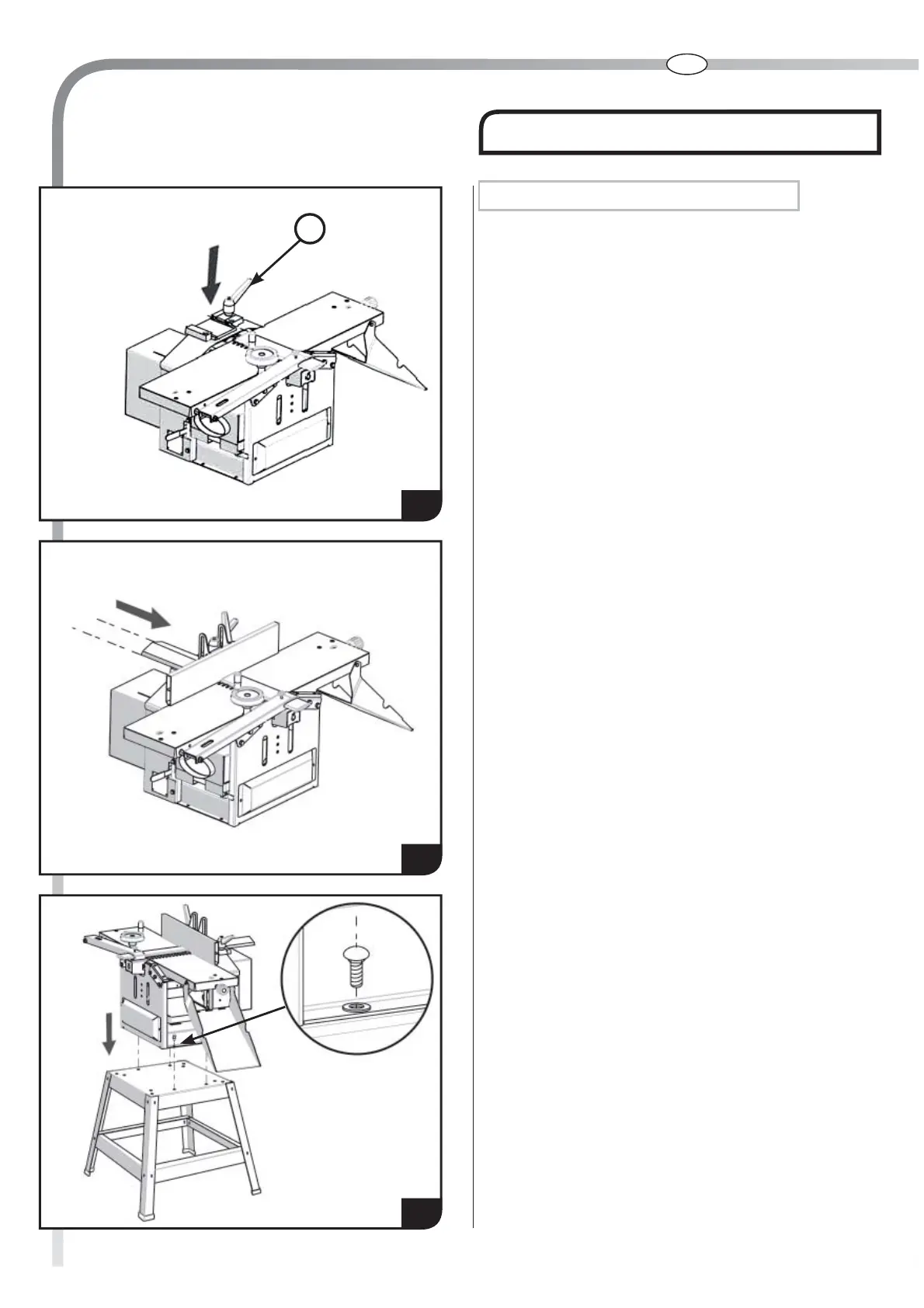

2. Montage du guide d’angle (07)(08)
07
08
- Fixer la plaque de guide avec les 2 vis CHC 8x25 mm
- Déverrouiller la poignée de serrage (H1).
- Faire coulisser le guide.
- Ajuster.
- Bloquer le guide en verrouillant la poignée de serrage.
H1
3. Montage de la machine sur le piètement (09) (option)
09
- Poser la machine sur le piètement de manière à ce que ses
4 trous de fixation soient en face de ceux du piètement.
- Faire passer les 4 vis avec leur rondelle (voir détail). (9)
- Visser solidement les 4 écrous sous le piètement.
f. Assemblage des éléments de série
