nungs anweisung mit dem Gerät vertraut.
• VerwendenSiebeiZubehörsowieVerschleißundEr
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Woodster-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowieTypundBaujahrdesGerätesan.

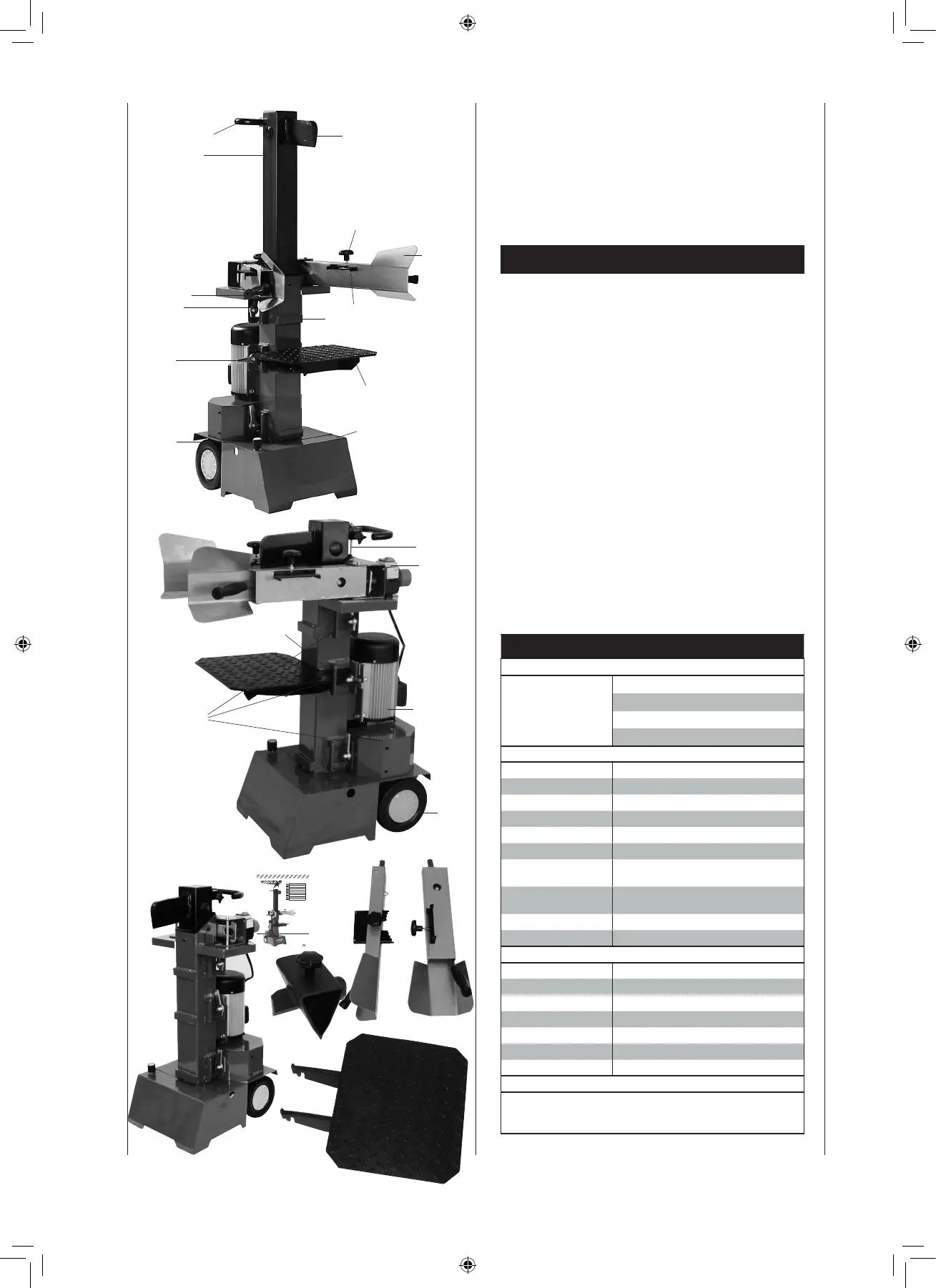

Steuerungen und Teile, Fig 1–3
1 Handgriff
2 Spaltmesser
3 Spaltsäule
4 Einstellschraube für Spannpratze
5 VerstellbareSpannpratze
6 Bedienarm
7 Griffschutz
8 Halterung für Tisch (vorn)
9 Halterung für Tisch (seitlich)
10 Verriegelungshaken
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Schalter und Stecker
16 Hubeinstellstange
17 Motor
A VormontierteGeräteeinheit
B Bedienarmerechts/links
C Tischplatte
D Bedienungsanleitung
E Spaltkreuz
PV 8000
Lieferumfang
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Spaltkreuz
Betriebsanleitung
Technische Daten
Maße T/B/H
930/830/1470
Tischhöhe mm
315/575/760
Arbeitshöhe mm
850
Holzlänge cm
52/78/104
Leistung t*
8
Zylinderhub cm
48
Vorlaufgeschwindigkeit
cm/s
5,4
Rücklauf-
geschwindigkeit cm/s
11,7
Ölmenge l
6,0
Gewicht kg
115,0
Antrieb
Motor V/Hz
400/50
Aufnahmeleistung P1 W
3500
Abgabeleistung P2 W
2900
Betriebsart
S6 40%
Motordrehzahl 1/min
1420
Motorschutz
ja
Phasenwender
ja
Technische Änderungen vorbehalten!
* Die maximal erreichbare Spaltkraft ist abhängig vom Widerstand
des Spaltgutes und kann aufgrund variabler Einflussgrößen auf
die Hydraulikanlage abweichen.
Fig. 3
06-2007 Art.-Nr. 390 5301 001
D
Holzspalter
GB
Log splitter
FR
Fendeur hydraulique
I
Spaccalegna idraulico
SE
Hydrauliska vedklyvare
FIN
Hydraulinen halkaisukone
CZ
Štípačka na dřevo
SK
Štiepačka na drevo
SLO
Hidravlični cepilnik za drva
lv 80
D
Fig. 1
1
3
6
9
10
12
2
4
7
5
8
11
13
Fig. 2
9
10
16
15
17
14
A
B
C
E
