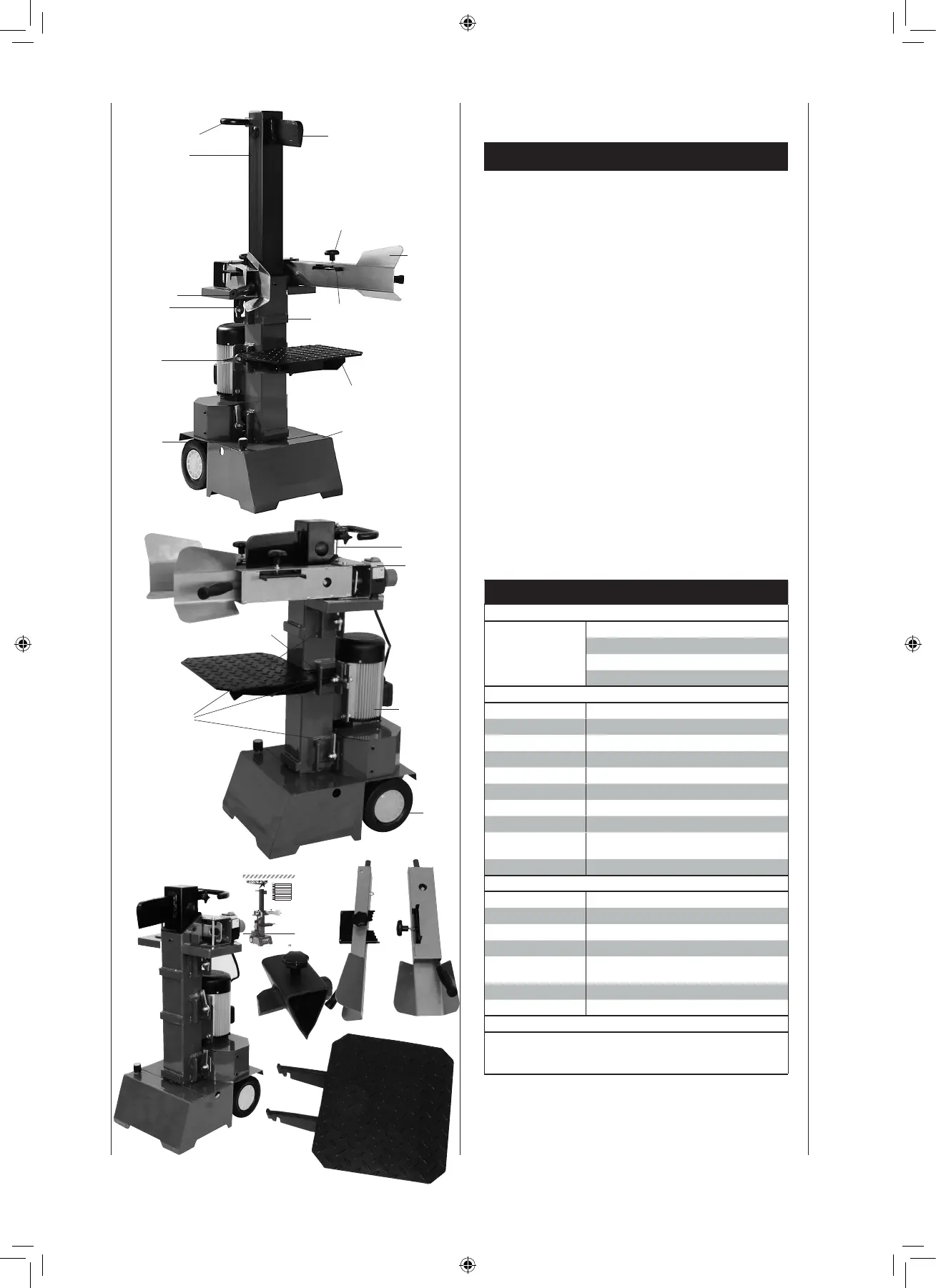

pogledajte sliku 1-3.
Podesavanje i dijelovi 1-3
1 rucica
2 noz za cijepanje
3 stup za cijepanje
4 podesni vijak za pričvrščivanje potezanja
5 podesni spoj za potezanje
6 poluga za upravljanje
7 stitnik za upravljanje
8 pomocni stol (sprijeda)
9 pomocni stol (bocni)
10 kuka za zakljucavanje
11 stol za cijepanje
12 cep za ventilaciju
13 baza
14 kotaci
15 uticnica i cep
16 palica za odredjivanje brzine
17 stroj
A gotovo montiran agregat
B poluga za upravljanje desna/lijeva
C gornji dio stola
D uputa za upravljanje
E presjek za cijepanje rascijepanje
PV 8000
Obuhvat dostave
Hidraulicni stroj za cijepanje drva
Dodatni pribor
Spaltkreuz
Upute za upravljanje
Tehnicki podaci
Mjere D/S/V mm 930/830/1470
Visina stola mm 315/575/760
Radna visina mm 850
Duljina drveta cm 52/78/104
Teretna snaga 8
Hod stapa cm 48
Brzina naprijed 5,4
Brzina povrata 11,7
Količina ulja u
litrama
6,0
Tezina kg
115,0
Pogon
Motor V/Hz
400/50
Dovod P1 W 3500
Izlaz P2 W 2900
Vrsta udesavanja S6 40%
Brzina motora 1/
min
1420
Stitnik motora da
Fazni izmjenjivac
da
Tehnicke promjene se mogu dogoditi!
* Najveća moguća podjela snage ovisi o otporu materijala
kojeg se dijeli i može, na osnovu varijable koja na to utječe,
skrenuti na hidraulični sustav.
Slika 3
06-2007 Art.-Nr. 390 5301 001
D
Holzspalter
GB
Log splitter
FR
Fendeur hydraulique
I
Spaccalegna idraulico
SE
Hydrauliska vedklyvare
FIN
Hydraulinen halkaisukone
CZ
Štípačka na dřevo
SK
Štiepačka na drevo
SLO
Hidravlični cepilnik za drva
lv 80
D
Slika 1
1
3
6
9
10
12
2
4
7
5
8
11
13
Slika 2
9
10
16
15
17
14
A
B
C
E
BA PV 8000.indd 87 28.09.11 12:04
