4

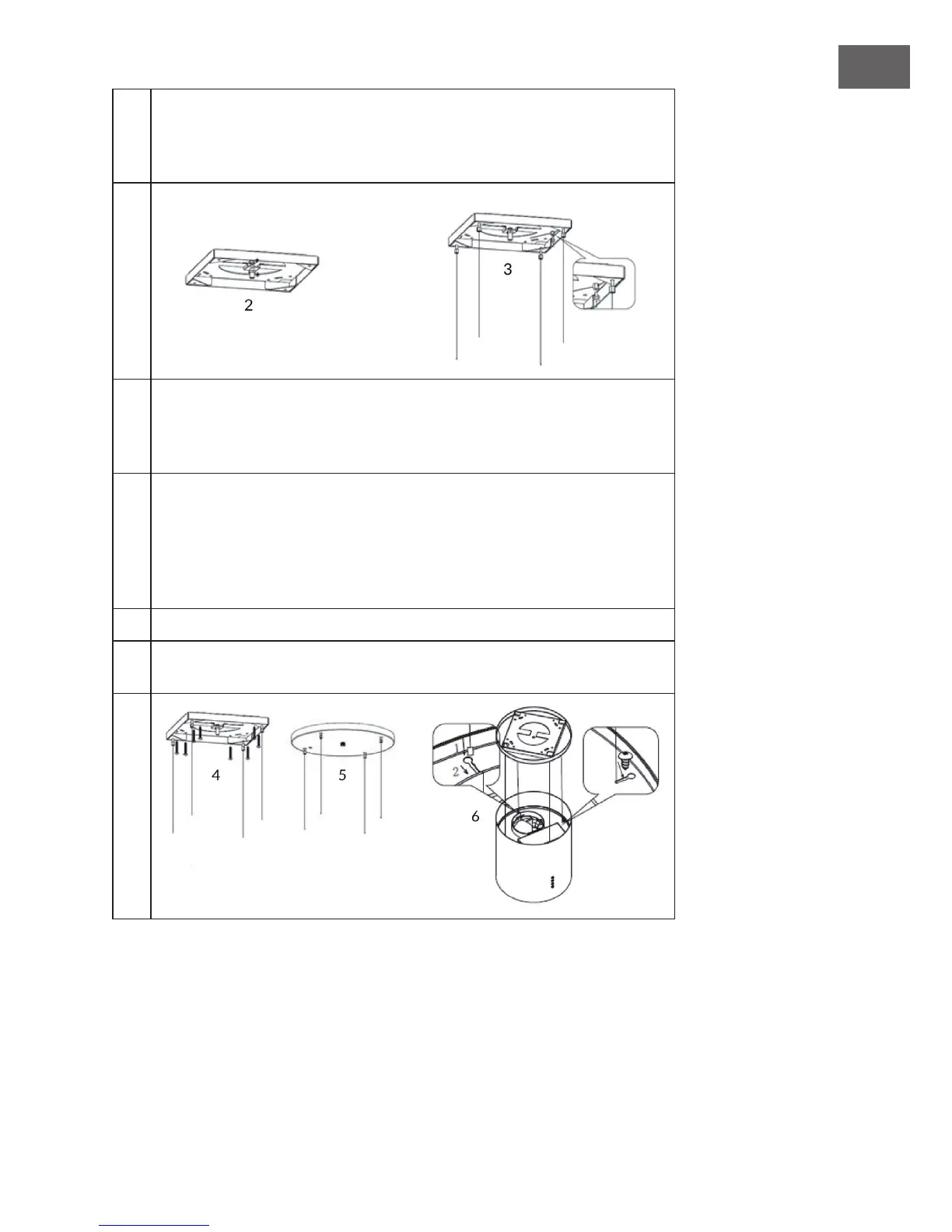

Placer le cylindre à visser M10*30 sur la plaque de suspension et le xer à
l’aide de deux écrous M10. Veiller à ce que la partie supérieure du cylindre
à visser ne soit pas plus haute que la partie supérieure de la plaque de
suspension (voir image 2).
5
Monter les quatre vis réglables M5*28 et glisser le câble d’acier sur les
quatre vis réglables pour le mettre à la longueur correcte. Utiliser les vis de
verrouillage du câble M4*10 pour bien serrer les vis réglables. S’assurer que
les 4 câbles sont de la même longueur (voir illustration 3).
6
Si le plafond est en bois, marquer les trous de perçage à l’aide de la plaque
de suspension et percer 8 trous dans le plafond. Fixer alors la plaque de
suspension avec huit vis Parker à tête fraisée ST6*40mm au plafond en bois.
Si le plafond est en béton, percer seulement 5 trous et xer la plaque de
suspension avec quatre boulons de scellement Ø6*60 au plafond en béton
(voir illustration 4).
7
Fixer la plaque décorative sur la plaque de suspension (voir illustration 5).
8
Suspendre la hotte au câble et utiliser les vis Parker à tête fraisée ST4*8mm
pour sécuriser le câble et éviter un glissement (voir illustration 6).
