INSTALLATION (ÉVACUATION EXTÉRIEURE)

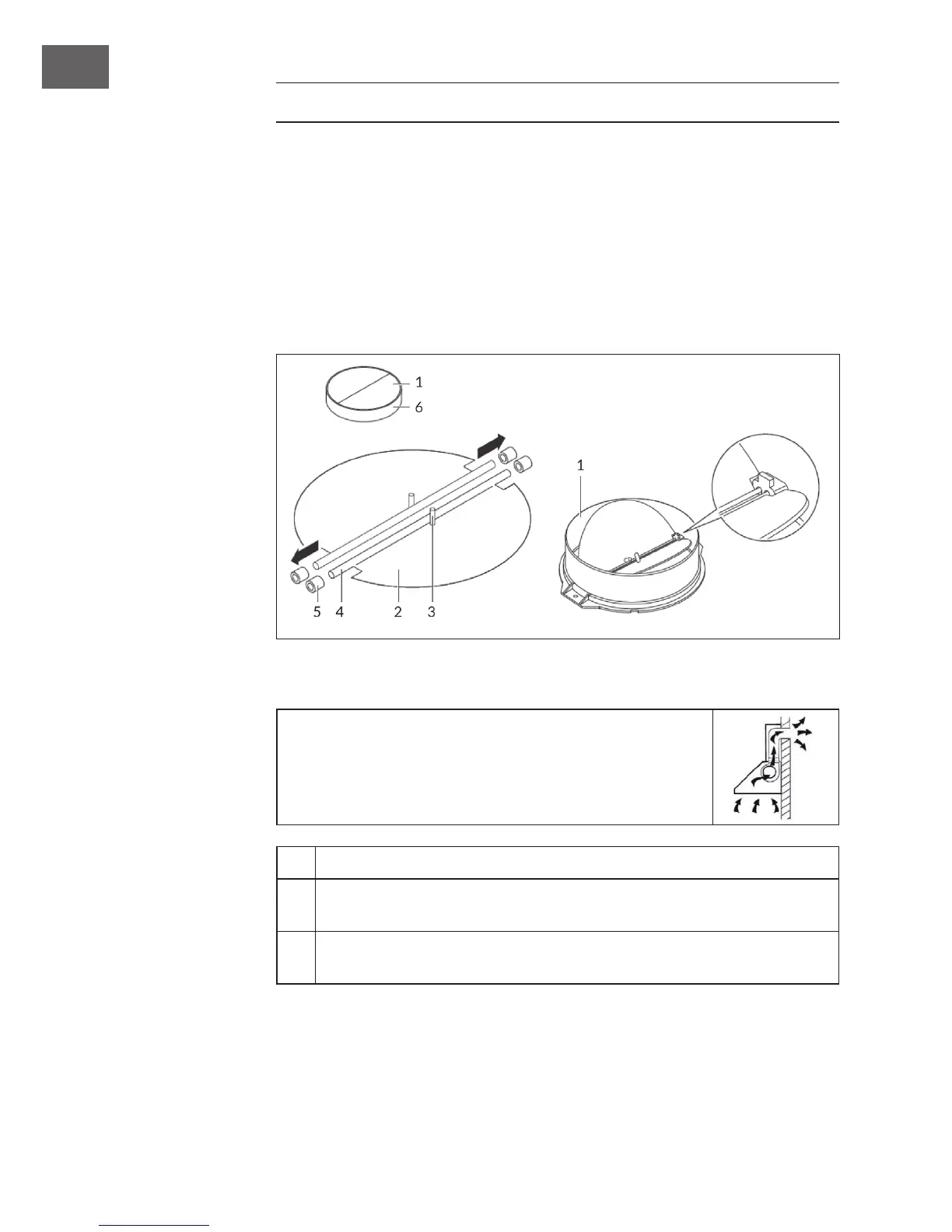

Montage du clapet en V
Si la hotte d’aspiration ne dispose pas de clapet en V prémonté, installer les éléments
comme suit :
1 Installer la première moitié (2) dans le boîtier (6).
2 Le pin (3) doit être dirigé vers le haut.
3 L’axe (4) est installée dans les trous (5) du boîtier.
4 Répéter toutes les étapes de travail pour la deuxième moitié du clapet.
Installation
Si vous disposez d’une évacuation de l’air vers l’extérieur, la
hotte aspirante peut, comme illustré à droite, être connectée à
l’aide d’un canal d’aspiration (émail, aluminium, tube exible ou
matériel incombustible de 150 mm de diamètre intérieur).
1
Avant l’installation, débrancher la hotte
2
La hotte d’aspiration doit être installée à une distance de 65-75 cm de la
surface de cuisson pour une efcacité maximale.
3
Le plafond doit pouvoir supporter au moins 120 kg et avoir au moins 30 mm
d’épaisseur.
