Klarstein PURELINE - Technische Zeichnungen

14
DE
Elektrisches Funktionsschema

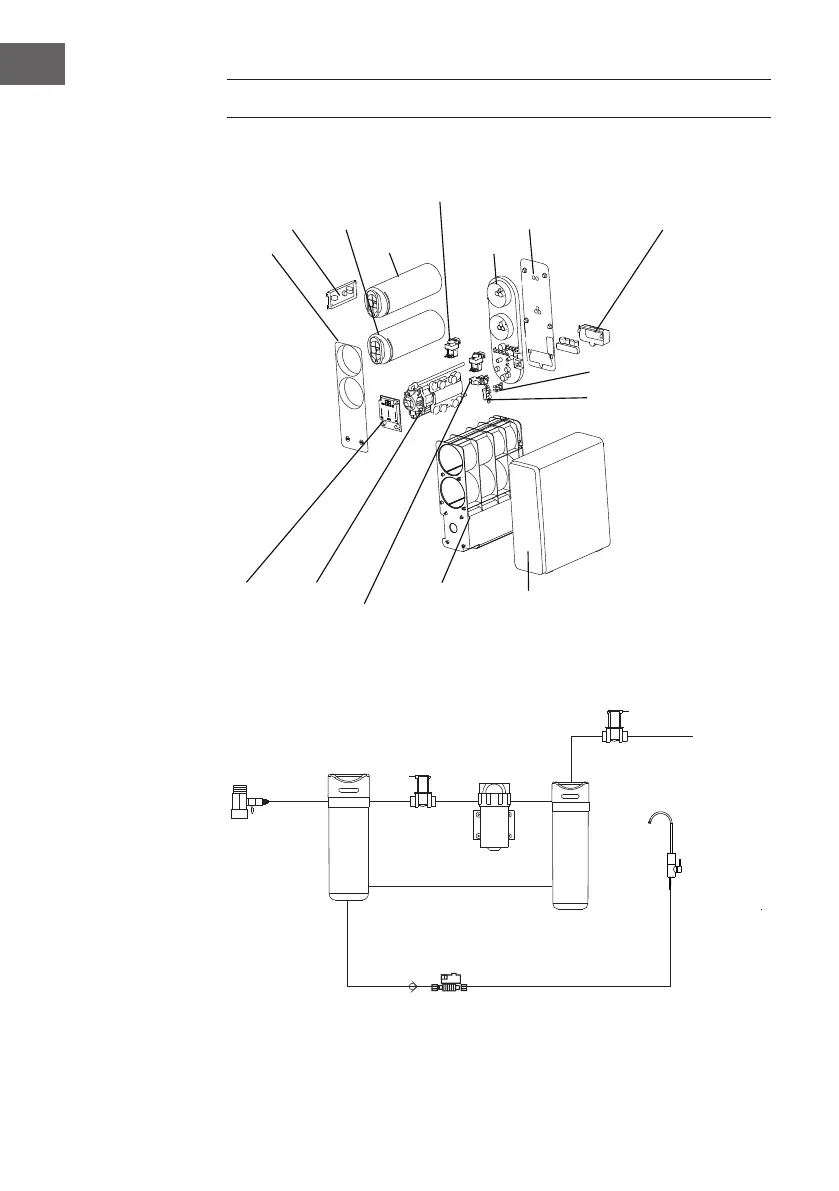

TECHNISCHE ZEICHNUNGEN
Explosionszeichnung der Teile
1 Frontpanel
2 Bedienfeld
3 PCT-Filter
4 RO-Membrane
5 Magnet-Zulaufventil
6 Integrierte
Wasserplatte
7 Bodenplatte
8 Armaturenabde-
ckung
9 Sockel für Stromver-
sorung
10 Rückschlagventil
11 Außengehäuse
12 Rahmenkörper
13 Hochdruckventil
14 Druckerhögungs-
pumpe
15 Anzeige
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Wasserhahn
RO-Membrane
Druckerhö-
hungspumpe
PCT-Filter
T-Ventil
Rückschlagventil
magn.
Wasserablaufventil
magn.
Wasserzulauf-
ventil
gereinigtes Wasser
