Klarstein PURELINE - Disegni Tecnici

52
DE

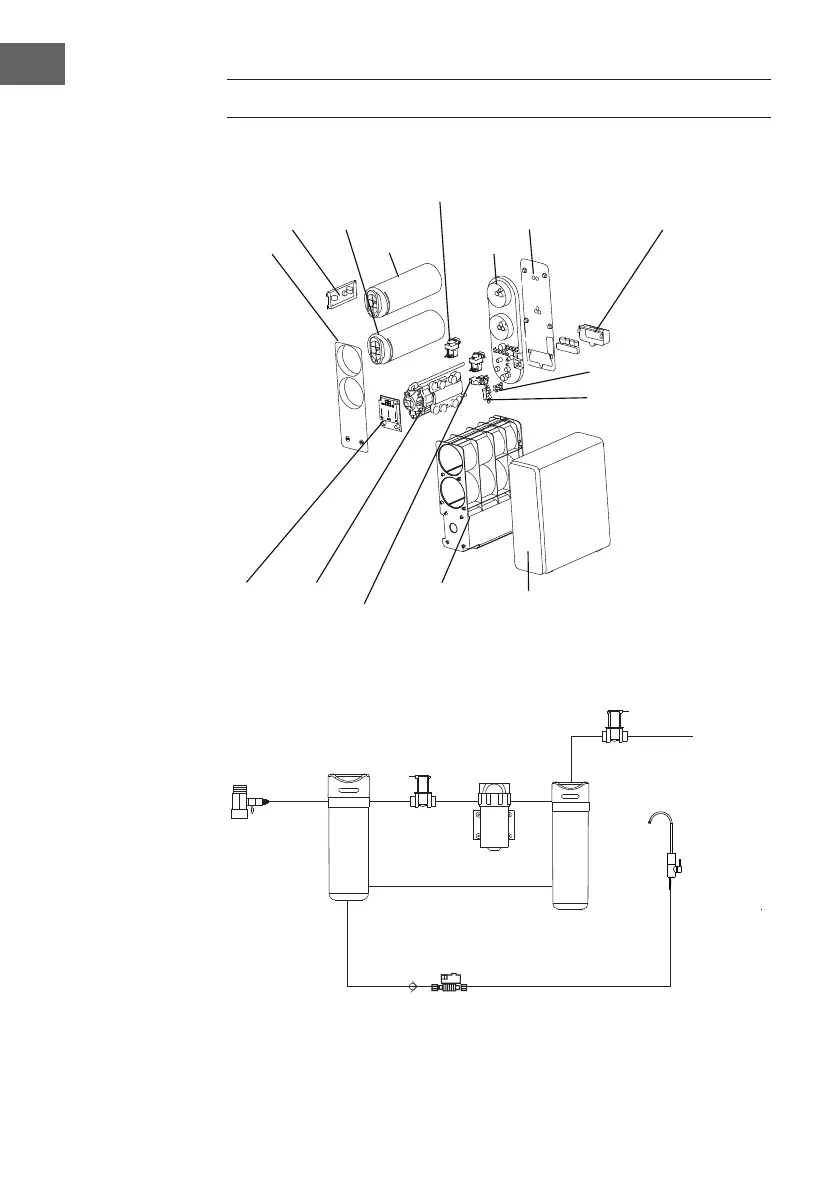

Schema di funzionamento elettrico
DISEGNI TECNICI
Disegno esploso dei componenti
1 Pannello frontale
2 Pannello di controllo
3 Cartuccia PCT
4 Membrana RO
5 Valvola magnetica di
ausso
6 Pannello per l'acqua
integrato
7 Pannello di base
8 Copertura dei
raccordi
9 Basamento per
l'alimentazione
10 Valvola di non
ritorno
11 Alloggiamento
esterno
12 Corpo del telaio
13 Valvola ad alta
pressione
14 Pompa booster
15 Display
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Acqua
potabile
Membrana RO
Pompa boosterFiltro PCT
Valvola a T
Valvola di non ritorno
- Valvola magnetica per
lo scarico dell'acqua
Valvola magnetica
per l'ausso
dell'acqua
Acqua depurata
Rubinetto
dell’acqua
