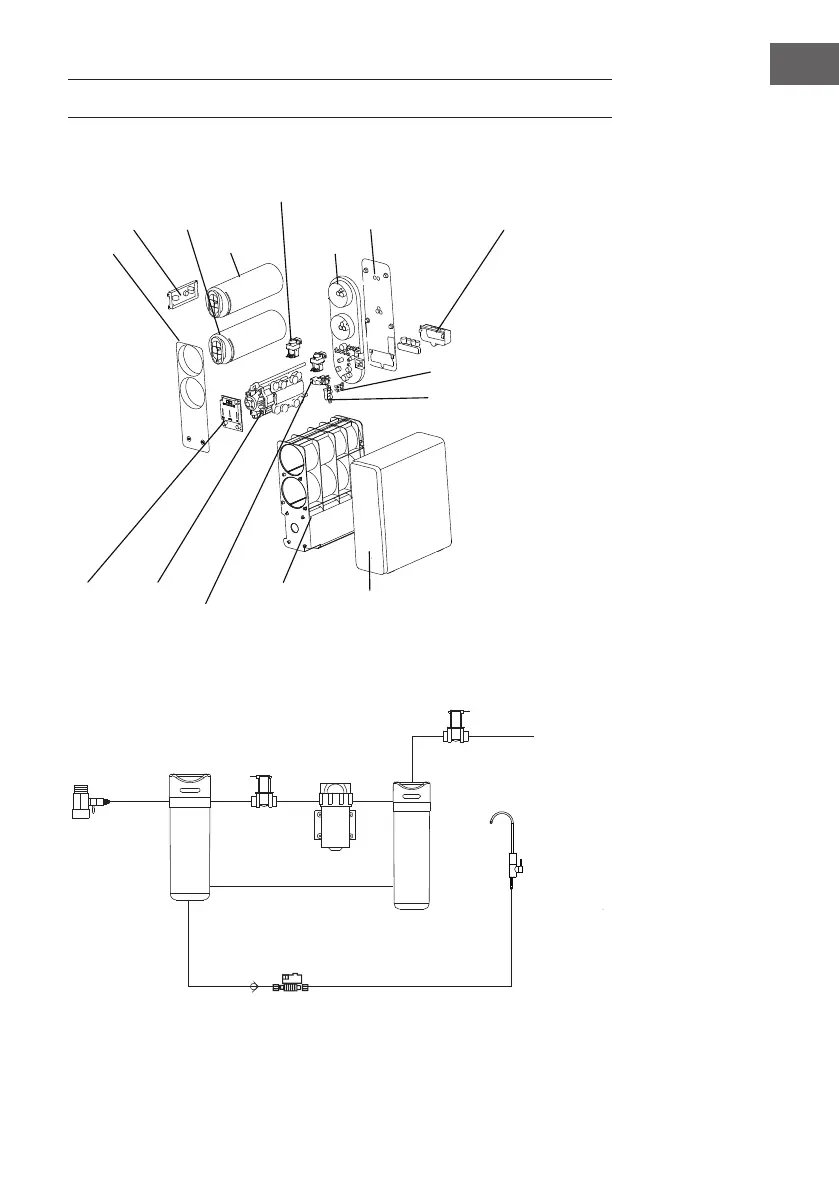

Schéma fonctionnel électrique
SCHÉMAS TECHNIQUES
Vue éclatée
1 Panneau frontal
2 Panneau de
commande
3 Cartouche PCT
4 Membrane OI
5 Électrovanne
d'admission
6 Plaque à eau
intégrée
7 Plaque de fond
8 Cache de tableau de
bord
9 Alimentation élec-
trique
10 Clapet anti-retour
11 Boîtier externe
12 Corps de cadre
13 Vanne haute
pression
14 Pompe de surpres-
sion
15 Achage
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Eau potable
Membrane OI
Pompe de
surpression
Filtre multi-
ple PCT
Vanne en T
Clapet anti-retour
magn. Vanne de vidange d'eau
magn.
Vanne d'arrivée
d'eau
Eau puriée
Robinet
