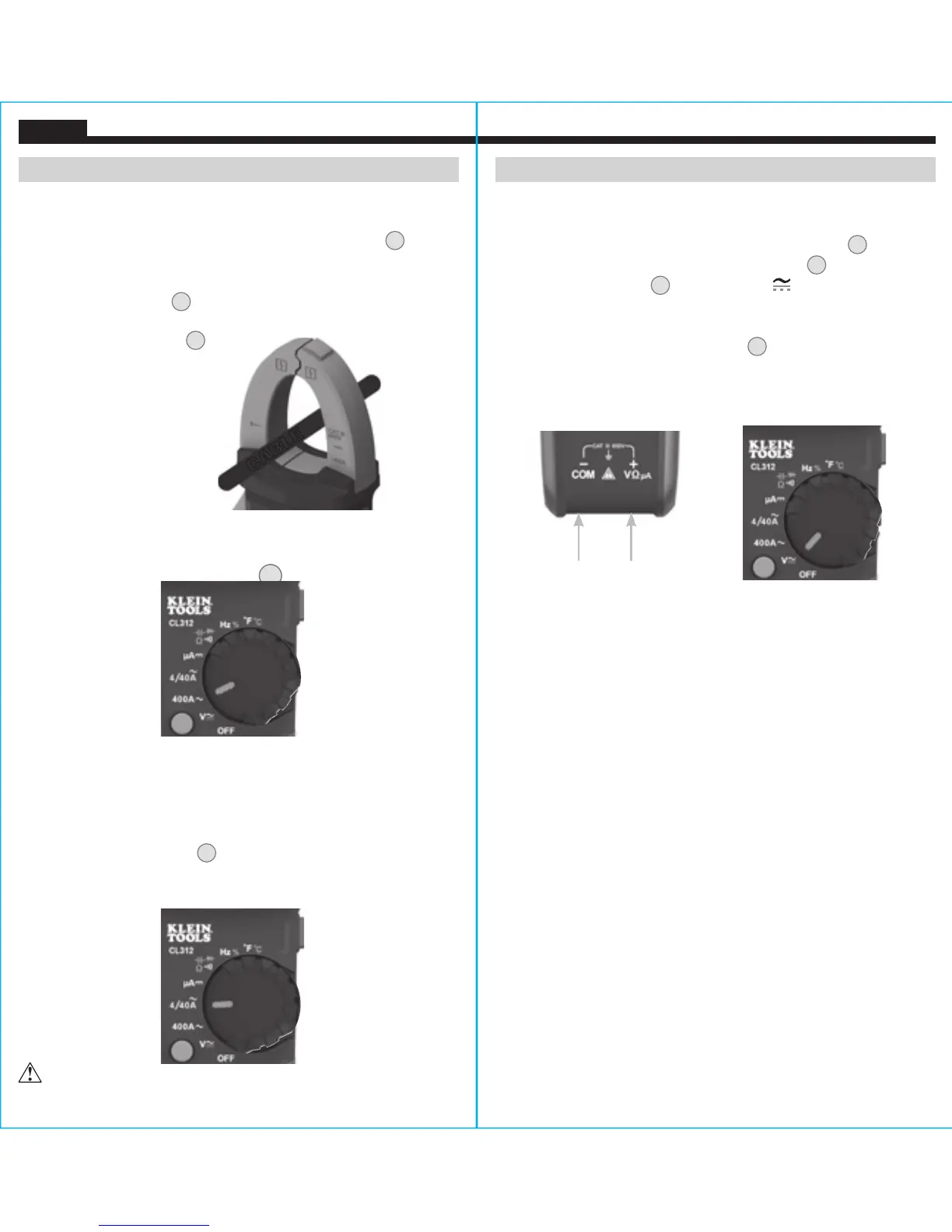

INSTRUCCIONES DE OPERACIÓN
CORRIENTE CA (MENOS DE 400A)
La corriente CA se mide presionando el gatillo de la pinza
10
para
que esta se abra y colocándola alrededor del cable que conduce
la corriente. Al medir, se debe tener cuidado de cerrar bien la
pinza soltando el gatillo
10
por completo, y de que el cable pase
perpendicularmente a través del centro de la pinza y quede alineado
con las marcas de flechas
11
.
Para medir la corriente
realice lo siguiente:
1. Gire la perilla selectora de función
2
a la posición de 400A.
2. Coloque la pinza alrededor del cable. La medición de corriente
aparecerá en la pantalla.
NOTA: Si el resultado de la medición es inferior a 40A, gire la
perilla selectora de función
2
a la posición de 4/40A para obtener
mejor resolución. Si el resultado de la medición es inferior a 4A, el
multímetro seleccionará automáticamente el rango de 4A.
Desconecte los cables de prueba cuando mida con la pinza.
ESPAÑOL
INSTRUCCIONES DE OPERACIÓN
VOLTAJE CA/CD (MENOS DE 600V)
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el
cable de prueba NEGRO en el conector COM
4
, y gire la perilla
selectora de función
2
a la posición V para medir voltaje
CA o CD. El valor predeterminado de la función de medición de
voltaje del multímetro es CA. Para medir voltaje CD, presione
el botón "SELECT" (SELECCIONAR)
12
para alternar entre
los modos CA y CD. El icono de CA o de CD que aparece en
la pantalla indica el modo seleccionado. En la pantalla se
visualizará "AC" o "DC".
Aplique los cables de prueba al circuito que se probará para medir
el voltaje. El multímetro seleccionará automáticamente un rango
para mostrar la medición en el rango más adecuado.
NOTA: Si en la pantalla LCD se visualiza "–", los cables de prueba
se están aplicando invertidos al circuito. Invierta la posición de los
cables para solucionar el problema.
NOTA: Cuando el multímetro está en la posición de medir voltaje
y los cables de prueba están en circuito abierto, es posible que se
visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es
normal. Al juntar los cables de prueba para cerrar el circuito, la
lectura del multímetro será de cero voltios.
Cable
rojo
Cable
negro
CABLE
