FRANÇAIS
INSTRUCTIONS D’UTILISATION

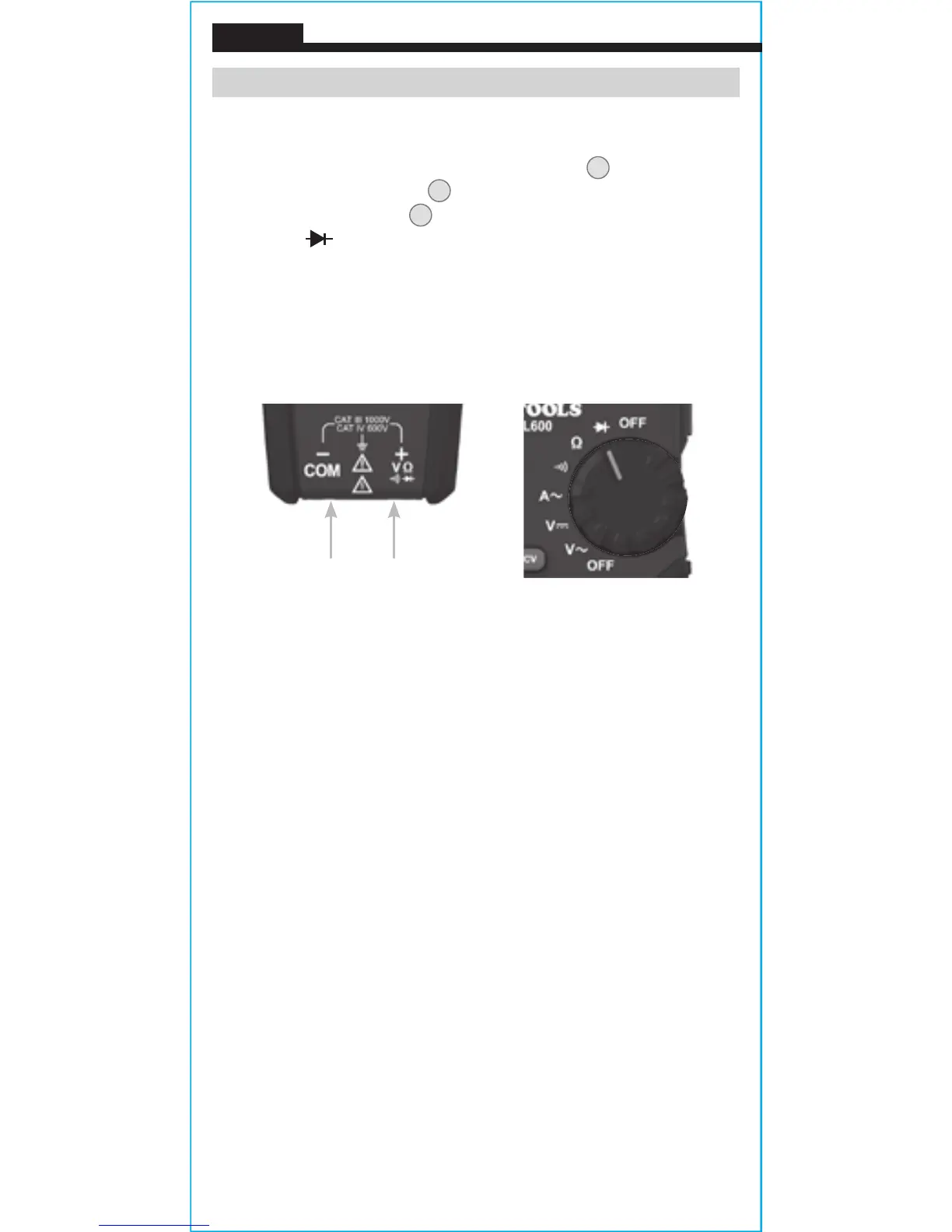

TEST DE DIODE
1. Insérez le fil d’essai ROUGE dans la prise VΩ
5
et le fil d’essai
NOIR dans la prise COM
4
, puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage Test
dediode
.
2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à
800mV à l’écran indique une polarisation directe et «OL»
indique une polarisation inverse. Un appareil dont le circuit
est ouvert affiche «OL» dans les deux polarités. Un appareil
court-circuité affiche approximativement 0mV.
Fil noir Fil rouge
