INSTRUCTIONS D’UTILISATION
MESURE DE LA TEMPÉRATURE
Pour prendre des mesures avec l’IR1, visez l’objet à mesurer avec le
thermomètre, actionnez la gâchette
2
et maintenez-la enfoncée pendant au
moins deuxsecondes. Relâcher la gâchette active le maintien des données.
HOLD (maintien des données) apparaîtra sur l’écran et la mesure y sera
affichée. Si la mention OL ou –OL apparaît à la suite d’une mesure à l’écran,
cela signifie que la température en surface de l’objet mesuré est supérieure
ou inférieure à la plage de mesure du thermomètre.
ACQUISITION DE LA CIBLE
L’IR1 est équipé d’un laser
5
qui aide à viser la zone à mesurer. Les aires
de mesure éloignées du thermomètre sont plus larges que celles qui sont
à proximité.
Le thermomètre est configuré avec une résolution optique (rapport
distance-cible) de 10:1. Le rapport distance-cible définit la taille de l’aire de
mesure selon la distance entre le point de mesure et le capteur à infrarouge
4
. Les diamètres typiques de l’aire de mesure en fonction de la distance
entre le thermomètre et la zone cible sont présentés ci-dessous pour les
systèmes optiques10:1 (FIG. 1).
(13 mm)
(25 mm)
(51 mm)
5"
(127 mm)
10"
(254 mm)
(102 mm)
20"
(508 mm)
(1016 mm)

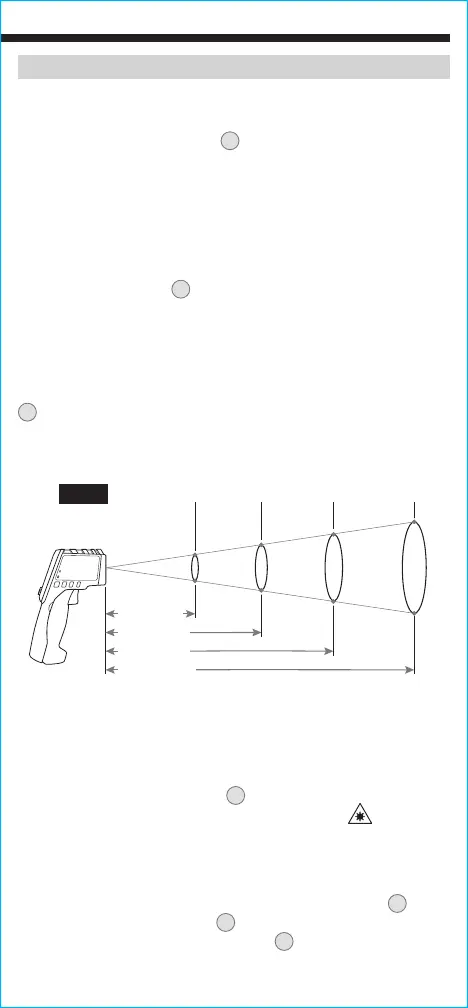

FIG.1
Rapport distance-cible
LASER D’ACQUISITION DE LA CIBLE
Le laser est activé lorsque la gâchette
2
est enfoncée, puis désactivé lorsque
la gâchette est relâchée. Lorsqu’il est activé, l’icône de laser
est visible à
l’écran.
SÉLECTION D’UNE ÉCHELLE DE TEMPÉRATURE
L’échelle de température est réglée par défaut en degrésFahrenheit (°F). Pour
la changer,
desserrez la vis du couvercle du compartiment à piles
3
et
faites glisser le commutateur°C/°F
6
pour passer en degrésCelsius (°C).
Replacez le couvercle du compartiment à piles
3
et serrez la vis pour le fixer,
en prenant soin de ne pas trop serrer.
REMARQUE: Il est possible que les résultats soient moins précis si le
thermomètre se trouve loin de la cible.
Ø13 mm
(0,5 po)
Ø127mm(5po)
Ø508mm(20 po)
Ø254mm(10 po)
Ø1016mm(40 po)
Ø25 mm
(1 po)
Ø51 mm
(2 po)
Ø102 mm
(4 po)
