Dwg Name: VDV526-200-1390397ART
Dwg No: 1390397
ECO No: 041006 Rev: B
Pkg Dwg Ref: 1290186
Finish Coat Requirements: N/A
11
FIG. 1
FIG. 2
FIG. 3
A
C
B

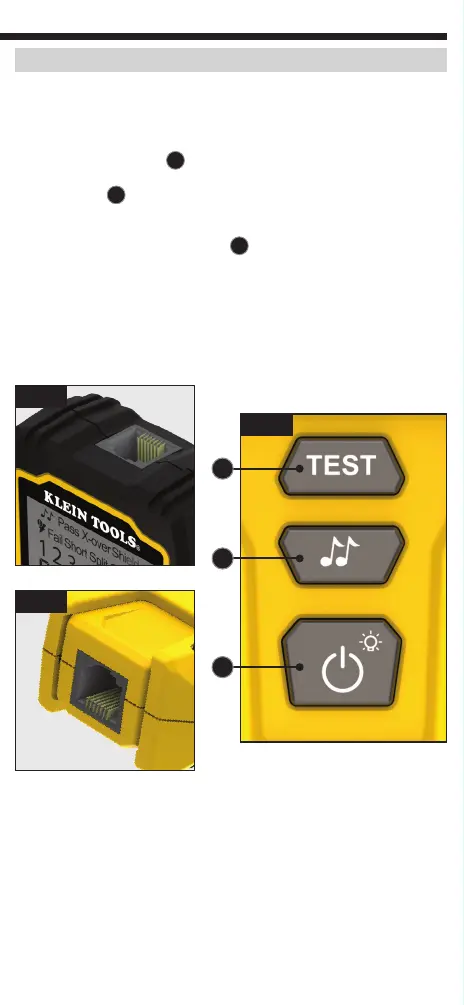

PUERTOS, BOTONES Y PANTALLA DEL PROBADOR
PROBADOR (FIG. 1 Y FIG. 2)
FIG. 1 - Conector RJ45 blindado FIG. 2 - Transmisor remoto acoplado extraíble
con conector RJ45 blindado
BOTONES (FIG. 3)
El botón “TEST” (PROBAR)
A
realiza pruebas de mapeo de cables en cables
terminados con conector RJ45.
El botón de tono
B
transmite tonos análogos en alambres conductores de
cables terminados con conector RJ45. Este botón también recorre las cadencias
de tono disponibles y las opciones deselección de alambre conductor.
El botón de encendido/retroiluminación
C
enciende o apaga la unidad, así
como la retroiluminación.
VDV526-200-1390397ART.indd 11VDV526-200-1390397ART.indd 11 7/30/21 8:46 AM7/30/21 8:46 AM
