klover BI-FIRE MID - Platzbedarf; Technische Beschreibung der Anschlüsse

5
DEUTSCH

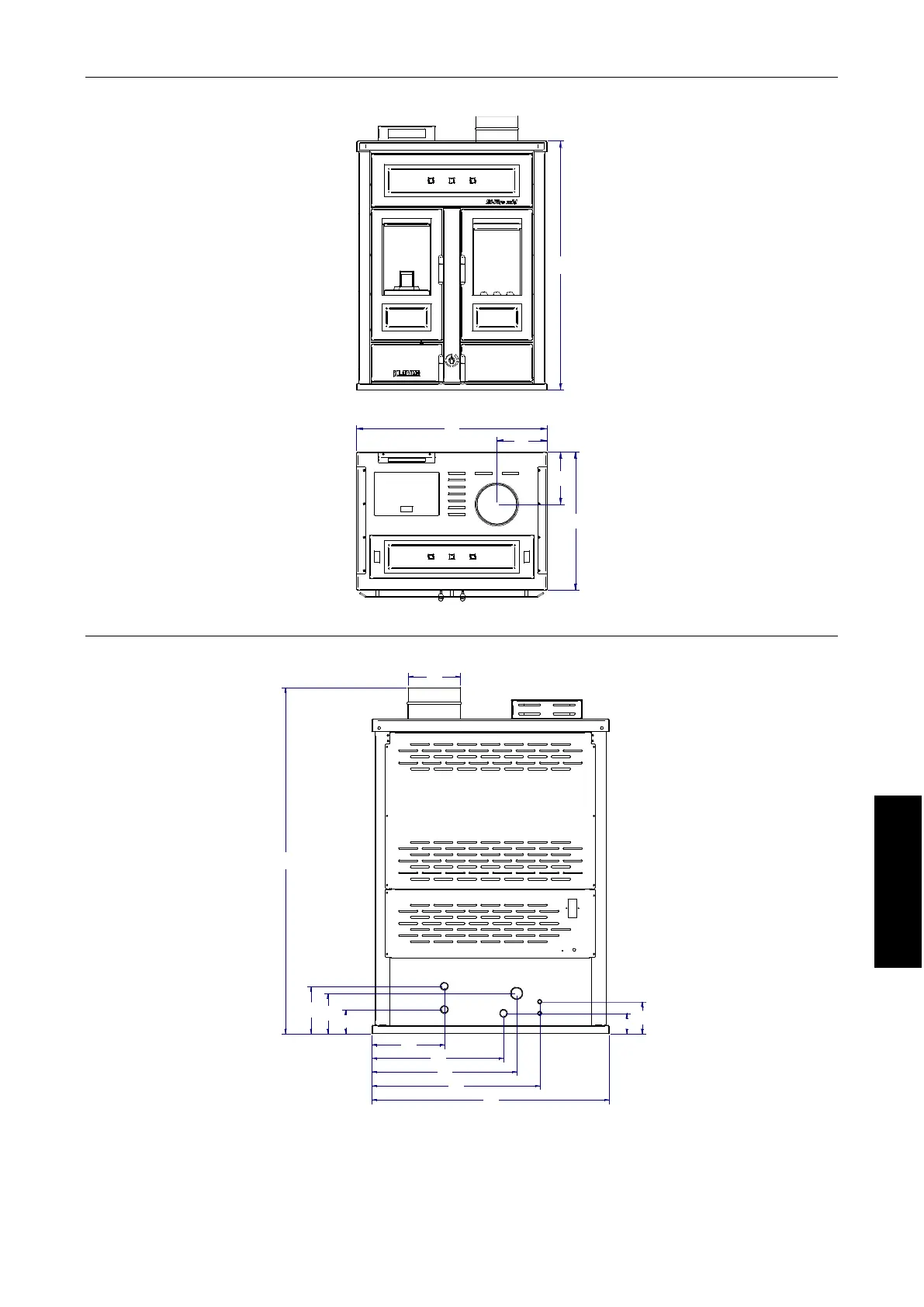

Platzbedarf
820
215
228
600
1080
Technische Beschreibung der Anschlüsse
R
M
A
X
VISTA
POSTERIORE
C
F
180
250
455
500
580
820
70
110
80
140
160
1140
M = ZUFUHR ANLAGE Ø 3/4" F
R = RÜCKLAUF ANLAGE Ø 3/4" M
C = AUSTRITT TRINKWARMWASSER Ø 14mm (nur an Mod. vorgerüstet)
F = EINTRITT TRINKKALTWASSER Ø 14 mm
A = LUFTANSAUGUNG (Seite Pellet) Ø 44 mm
X = ABLASS SIEDEN Ø 3/4" M
RÜCKANSICHT
