Der Heizungsofen darf erst nach Lesen der vorliegenden Bedienungsanleitung in allen ihren Teilen benutzt werden.

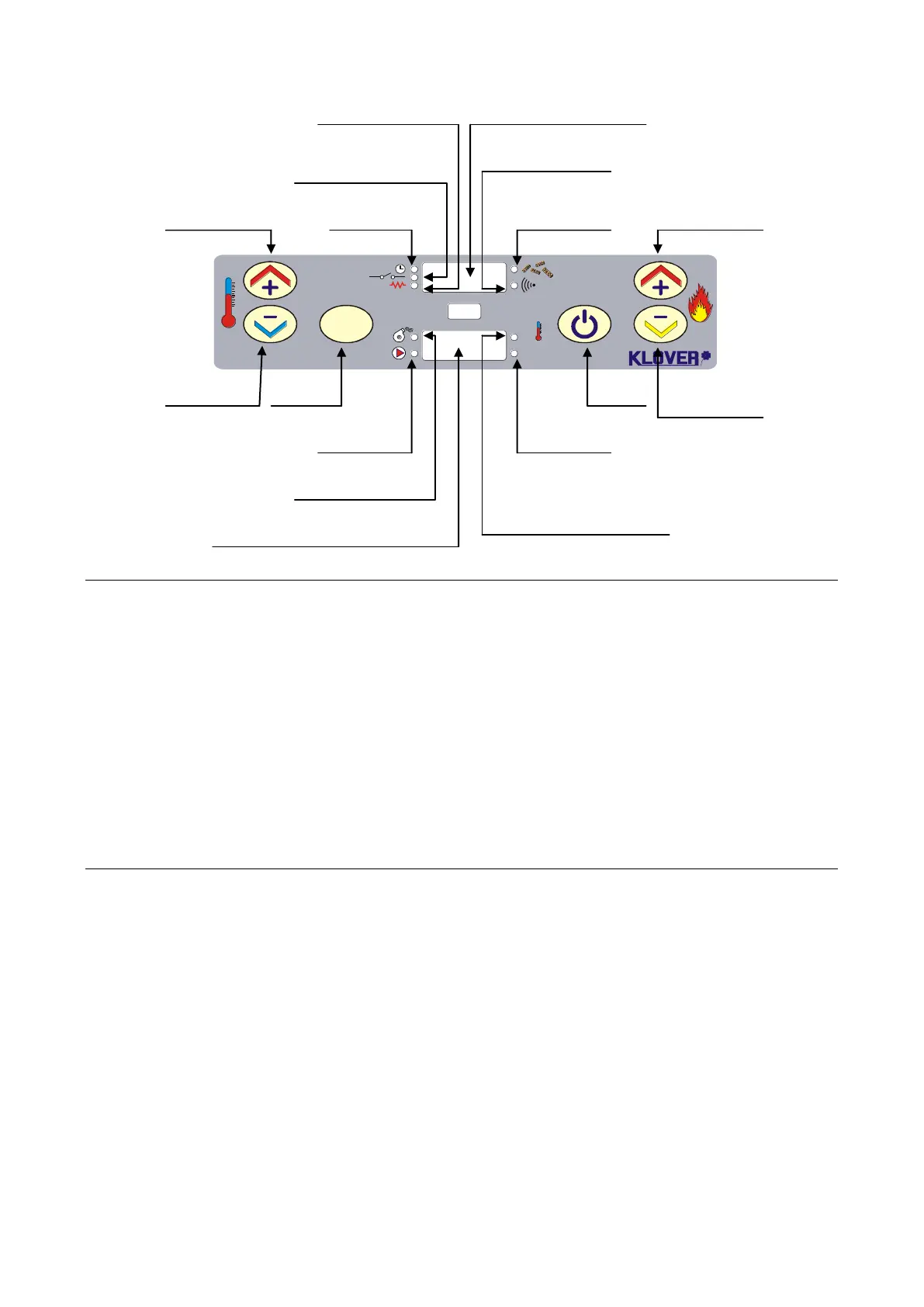

Die Tasten
Nr. 1 Erhöhen der Temperatur
Ermöglicht in Modus <SET TEMPERATUR> , den Wert des Thermostats der Höchsttemperatur Kesselwasser zu erhöhen.
Nr. 2 Verringern der Temperatur
Ermöglicht in Modus <SET TEMPERATUR> , den Wert des Thermostats der Höchsttemperatur Kesselwasser zu verringern.
Nr. 3 Set/Menü
Die Taste ermöglicht den Zugriff auf die Temperatureinstellung und auf das Menü der Benutzer- und Techniker-Parameter. Innerhalb des Menüs kann das
Verzeichnis der Größen aufgerollt werden, indem die Taste nacheinander gedrückt wird; auf dem oberen Display wird der Name des Parameters angezeigt,
auf dem unteren Display der Wert, den er annimmt. Wenn die Taste nur einmal gedrückt wird, geht man zum Menü Set Temperatur, wenn die Taste schnell
nacheinander gedrückt wird, geht man zum Benutzer-/Techniker-Menü.
Nr. 4 On/Off und Freigabe
Wenn die Taste zwei Sekunden nacheinander gedrückt wird, gestattet sie die manuelle Ein- und Ausschaltung des Heizofens, je nachdem, ob er sich in aus-
oder eingeschaltetem Zustand befindet. Falls Alarme eingetreten sind, die zur Blockierung des Heizungsofens führten, gestattet die Taste die Freigabe und
den anschließenden Übergang zum ausgeschalteten Zustand. Während der Programmierung der Benutzer-/Techniker-Parameter gestattet sie, in jedem
beliebigen Moment das Menü zu verlassen.
Nr. 5 Erhöhen der Leistung
Im Arbeitsmodus gestattet die Taste, den Wert der Leistung des Heizungsofens von einem Minimum von 1 auf ein Maximum von 5 zu erhöhen.
Nr. 6 Verringern der Leistung
Im Arbeitsmodus gestattet die Taste, den Wert der Leistung des Heizofens von einem Maximum von 5 auf ein Minimum von 1 zu verringern.
Die LEDs
Die Steuerung ist mit den folgenden LEDs ausgestattet:
LED Zeitthermostat aktiv
Die LED leuchtet, wenn im Menü der Parameter UT1 verschieden von OFF ist, sodass die wöchentliche oder tägliche Programmierung eingestellt wird;
LED Raumthermostat
Die LED leuchtet, wenn der entsprechende Eingang offen ist;
LED Widerstand eingeschaltet ON
Die LED leuchtet über den gesamten Zeitraum, in dem der Zündwiderstand eingeschaltet ist. Dies geschieht während der Zündphase, in der das Feuer
gezündet werden muss;
LED Rauchabsaugvorrichtung ON
Die LED leuchtet über den gesamten Zeitraum, in dem die Rauchabsaugvorrichtung aktiviert ist;
LED Pumpe ON
Die LED leuchtet über den gesamten Zeitraum, in dem die Wasserpumpe eingeschaltet ist;
LED Füllschnecke ON
Die LED leuchtet über den gesamten Zeitraum, in dem die Füllschnecke aktiviert ist und der Getriebemotor, der die Schnecke drehen lässt, eingeschaltet ist.
Dies geschieht in den Phasen START und ARBEIT;
LED Empfang Fernbedienung
Die LED blinkt, wenn die Konsole von der Infrarot-Fernbedienung einen Befehl zur Änderung der Temperatur oder der Leistung erhält;
LED Temperatur erreicht OK
Die LED leuchtet über den gesamten Zeitraum, in dem der Heizungsofen die auf dem Wasserthermometer mit der Taste SET eingestellte Temperatur
erreicht;
LED Set Temperatur
Die LED blinkt, wenn man sich im SET der Temperatur befindet.
S.R.L.
SET
OK
Set
°C
1
2 3 4 6
5
Led Pumpe
Eingeschaltet ON
LED Rauchabsaug-
vorrichtung ON
Display Status/Uhrzeit/Temperatur
Wert der Größe
Led Wassertemperatur
im Kessel erreicht
LED Füllschnecke
aktiv ON
LED Widerstand
Eingeschaltet ON
LED Thermostat
Raum geöffnet
Display Status/Leistung
Name des Parameters
LED Datenempfang
Fernbedienung
