9
O 180
0,5 METRI
ALMENO
SOPRA IL COLMO
3MINIMO METRI
COIBENTAZIONE
TEE CON SCARICO CONDENSATEE CON SCARICO CONDENSA
O 180
0,5
MINIMO
METRI

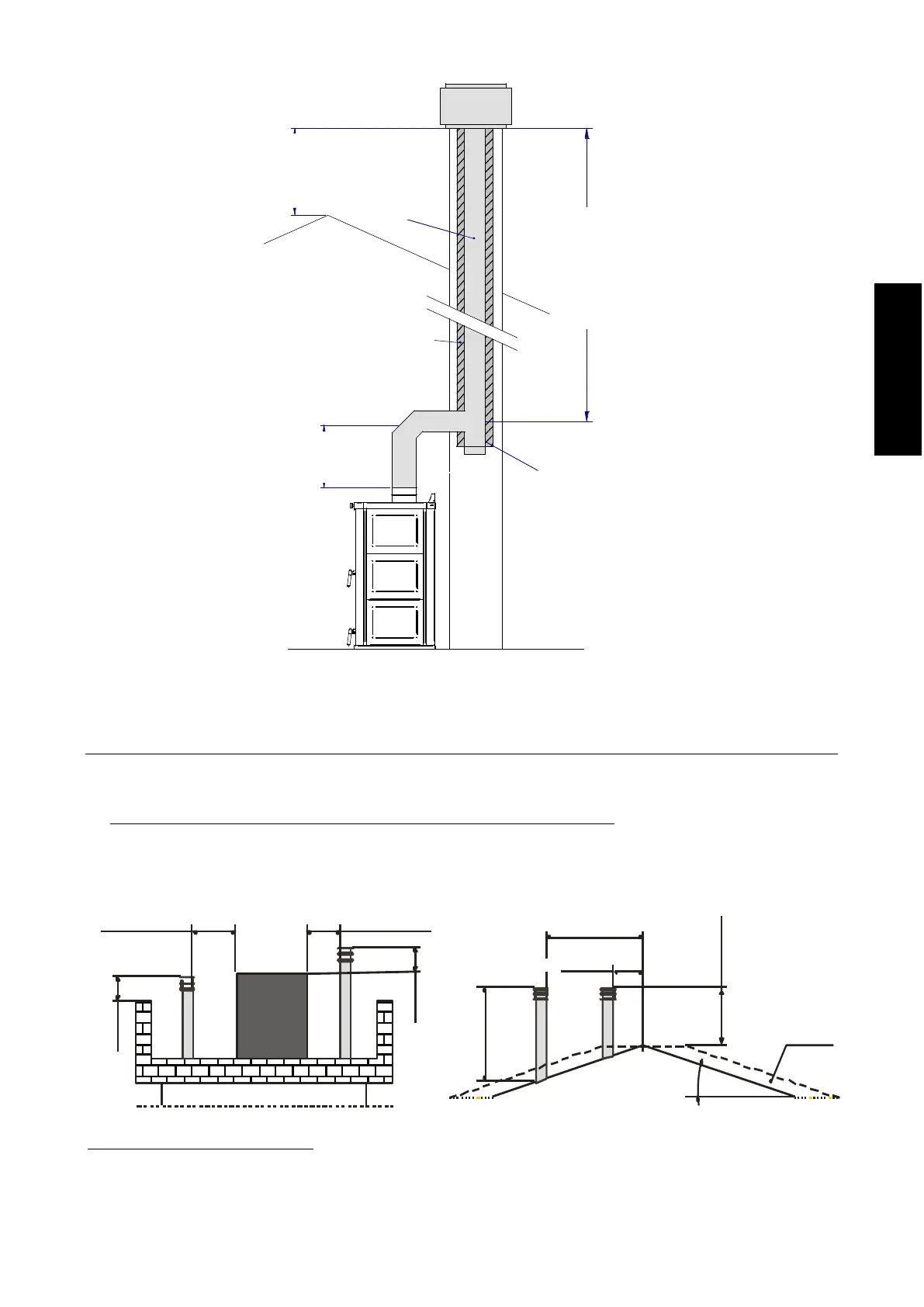

Les tronçons horizontaux ne sont pas admis pour la réalisation du carneau. Le carneau doit être réalisé avec un tuyau de 180 mm de diamètre en
acier inox correctement isolé et calorifugé.
Le raccordement au carneau doit être scellé.
Pour réalisée le carneau, il est interdit d’effectuer plus de 2 changement de direction en incluant le raccord en T initial.
Cheminée
La cheminée est un dispositif de couronnement du carneau qui permet de faciliter la dispersion des produits de la combustion.
Elle doit remplir les conditions suivantes :
- Avoir une section utile de sortie faisant au moins le double de celle du carneau sur lequel elle est insérée
- Avoir une conformation qui empêche la pluie et la neige de pénétrer dans le carneau.
- Être construite de manière à ce que, même en cas de vent, quelles qu’en soient la direction et l’inclinaison, l’évacuation de la combustion soit assurée.
La hauteur du débouché (on entend par hauteur celle qui correspond au sommet du carneau, indépendamment d’éventuelles cheminées) doit être en-
dehors de la zone de reflux, pour éviter la formation de contre-pressions qui empêcheraient l’évacuation des produits de combustion dans l’atmosphère.
Il faut par conséquent respecter les hauteurs minimales indiquées aux figures suivantes :
AUTRES SPÉCIFICATIONS À CONSIDÉRER
IL EST OBLIGATOIRE DE RÉALISER UN PREMIER SEGMENT VERTICAL D’AU MOINS 0,5 MÈTRE POUR GARANTIR UNE ÉJECTION CORRECTE
DES FUMÉES
Fixez les tubes sur le mur avec des colliers appropriés pour éviter les vibrations.
TÉ AVEC ÉVACUATION
CONDENSATION
AU MOINS 0,5
MÈTRE
AU-DESSUS DU
COMBLE
Volume
technique
0,5 m
0,5 m
Distanc e > 5 m Distanc e < 5 m
Distanc e> 1,85 m
Distanc e< 1,85 m
0,5 m au-delà
du com ble
Zone de
reflux
1m minimum
15°
