klover BI-FIRE MID - Les Touches; Les Leds

12
Les touches
 N° 1 Incrément température
En mode <SET TEMPÉRATURE> elle permet d’incrémenter la valeur du thermostat de température maximale de l’eau de chaudière.
 N° 2 Décrément température
En mode <SET TEMPÉRATURE> elle permet de décrémenter la valeur du thermostat de température maximale de l’eau de chaudière.
 N° 3 Set/Menu
La touche permet d’accéder à la température et au menu des paramètres utilisateur et technicien. Dans le menu, vous pouvez parcourir la liste des
grandeurs en appuyant en séquence sur la touche. L’écran supérieur affichera le nom du paramètre, l’écran inférieur la valeur. En appuyant une fis sur la
touche, vous entrez dans le menu température, en appuyant encore rapidement, vous passez au menu utilisateur/ technicien.
 N° 4 On/Off et Déblocage
Une pression maintenue pendant deux secondes sur cette touche permet d’allumer et d’éteindre le poêle manuellement, selon qu’il est respectivement éteint
ou allumé. Si des alarmes ont bloqué le poêle, la touche permettra de le débloquer et de passer ensuite à l’état d’éteint. Pendant la programmation des
paramètres utilisateur/ technique, elle permet de quitter le menu à tout moment.
 N° 5 Incrément puissance
En mode travail, la touche permet d’incrémenter la valeur de la puissance du poêle d’un minimum de 1 à un maximum de 5.
 N° 6 Décrément puissance
En mode travail, la touche permet de décrémenter la valeur de la puissance du poêle d’un maximum de 5 à un minimum de 1. Cette valeur est affichée à
l’écran supérieur. Enfoncer le bouton durant 2” avec le poêle éteint pour allumer l’aspirateur fumées durant 10 minutes et simplifier les opérations de
nettoyage.
Les Leds
La centrale est dotée des Leds suivantes :
 Led Chrono active
La led est allumée quand, dans le menu, le paramètre UT1 est différent de OFF, définissant ainsi la programmation hebdomadaire ou quotidienne.
 Led Thermostat d’ambiance
La led est allumée quand l’entrée correspondante est ouverte
 Led Résistance allumée ON
La led reste allumée le temps que la résistance d’allumage est allumée. Cette situation se présente pendant la phase de démarrage où le feu doit s’allumer.
 Led Aspirateur Fumées ON
La led reste allumée le temps que l’aspirateur de fumées est actionné.
 Led Pompe ON
La led reste allumée le temps que la pompe à eau est en marche.
 Led Vis ON
La led reste allumée le temps que la vis est actionnée et que le motoréducteur qui la fait tourner est allumé. Cette situation se présente pendant la phase de
DÉMARRAGE et de TRAVAIL.
 Led Réception Télécommande
La led clignote quand la console reçoit un ordre de modification de la température ou de la puissance de la part de la télécommande à infrarouge.
 Led Température atteinte OK
La led reste allumée le temps que le poêle atteigne la température programmée sur le thermomètre eau à l’aide de la touche SET.
 Led set Température
La led clignote quand on se trouve à l’intérieur du SET de la température.
S.R.L.
SET
OK
Set
°C
1
2 3 4 6
5
Décrément
température
Set/Menu
Incrément
température
Led Chono
actif
Led Pompe
Allumée
ON
Led Aspirateur
Fumées allumé ON

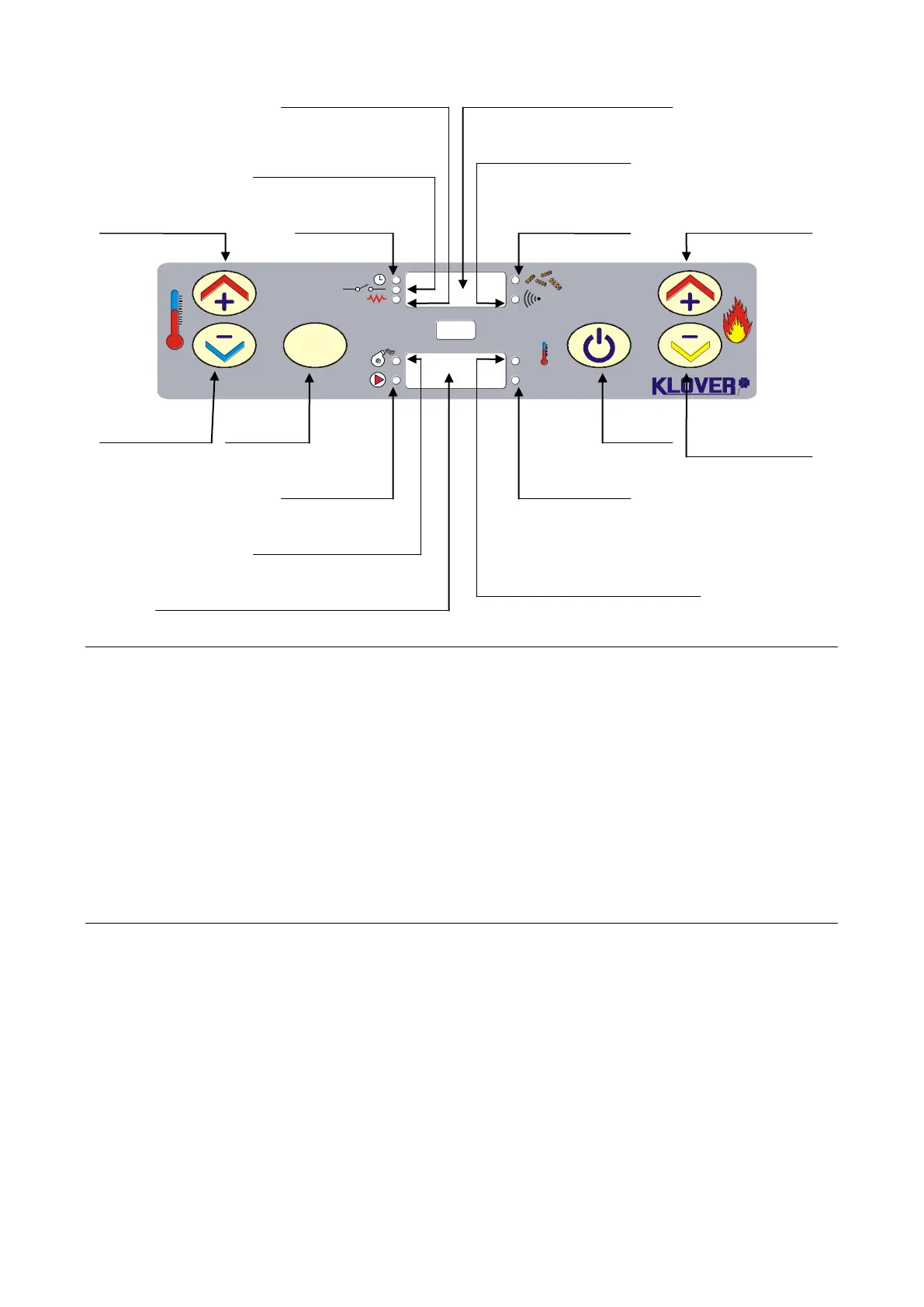

Écran état/heure/Température
Valeur grandeur
On/Off
Led Set
température
Led température eau
Chaudière atteinte
Décrément
puissance
Led vis
Active ON
Led thermostat
D’ambiance ouvert
Led réception données
télécommande
Incrément
puissance
Led résistance
allumée ON
Écran état/Puissance
Nom paramètre
