4
La termoestufa se entrega con el siguiente material:
 MANUAL DE USO, INSTALACIÓN Y MANTENIMIENTO;
 1 CABLE DE ALIMENTACIÓN;
 1 ESCOBILLA PARA LA LIMPIEZA DEL TUBO DE HUMOS;
 1 ESCOBILLA PARA LIMPIEZA DEL PASO DE HUMOS DEL LADO DE LA LEÑA;
 1 MANDO A DISTANCIA DE INFRARROJOS.
Este manual forma parte de la máquina y por tanto, en caso de cesión de la termoestufa, hay que entregarlo obligatoriamente al nuevo
propietario.

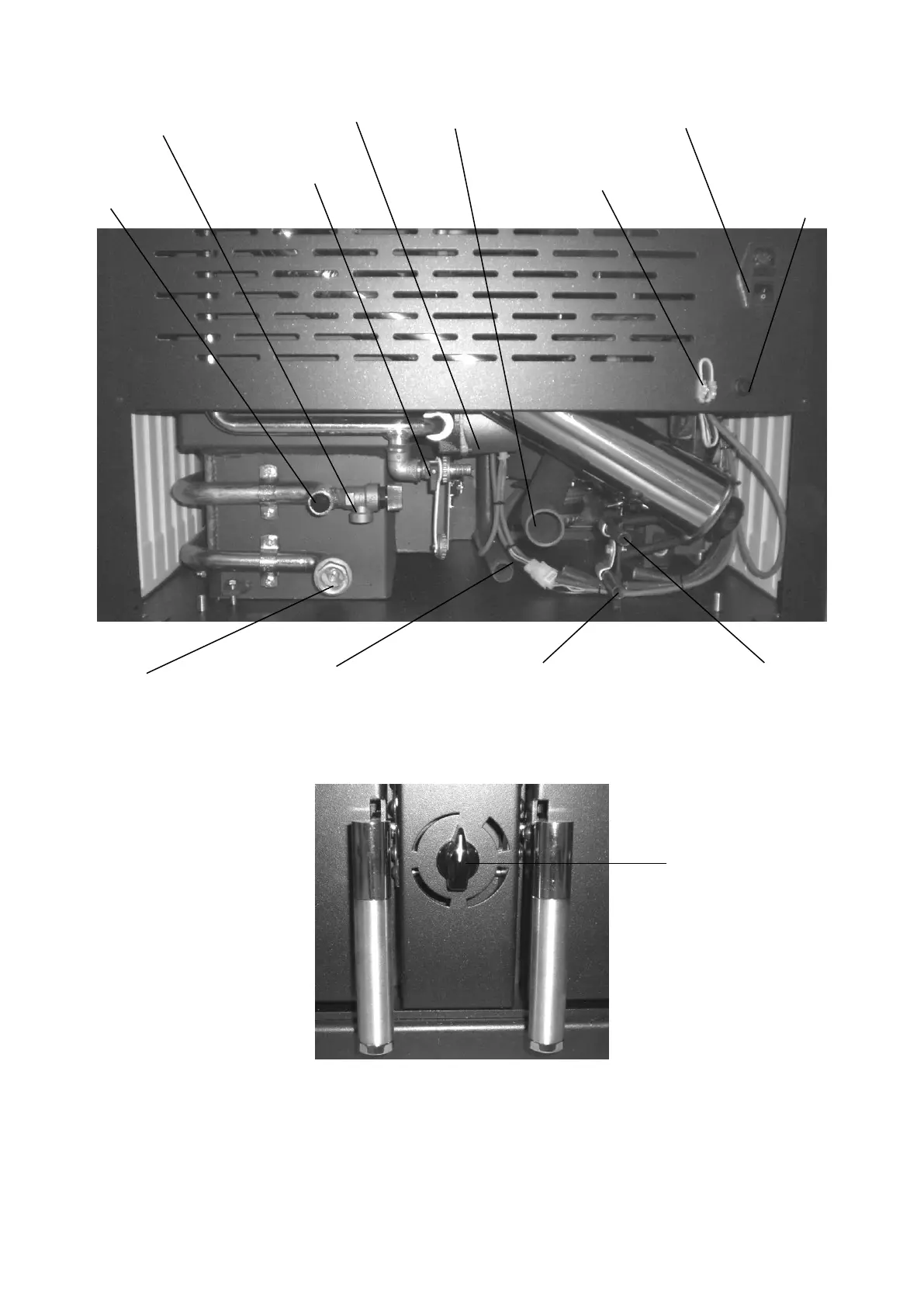

INTERRUPTOR GENERAL, CONEXIÓN PARA
EL CABLE DE ALIMENTACIÓN Y 2 FUSIBLES
INCORPORADOS (4 A 250 V)
REARME MANUAL DEL
TERMOSTATO DE
SEGURIDAD
BORNE PARA LA CONEXIÓN
DEL TERMOSTATO
AMBIENTE
GRIFO DE DESCARGA DE
AGUA DEL CUERPO DE LA
CALDERA
CONEXIÓN DE IDA CON
VÁLVULA DE RETENCIÓN
CONEXIÓN DE
RETORNO
ENTRADA DE AGUA FRÍA SANITARIA (SOLO
EN EL MOD. CON PREDISPOSICIÓN)
+ CARGA DE LA INSTALACIÓN Y CUERPO DE
LA CALDERA
CONEXIÓN DE
DESCARGA DE
EBULLICIÓN
BOMBA DE
RECIRCULACIÓN
SALIDA DE AGUA CALIENTE
SANITARIA (SOLO EN EL MOD.
CON PREDISPOSICIÓN)
REGULADOR DE
COMBUSTIÓN DEL LADO
LEÑA
TUBO DE ASPIRACIÓN
DEL AIRE
(LADO PELLET)
VÁLVULA DE SEGURIDAD
CALIBRADA A
2,5 bares
