klover BI-FIRE - Encombrement; Fiche Technique des Branchements

5
FRANÇAIS

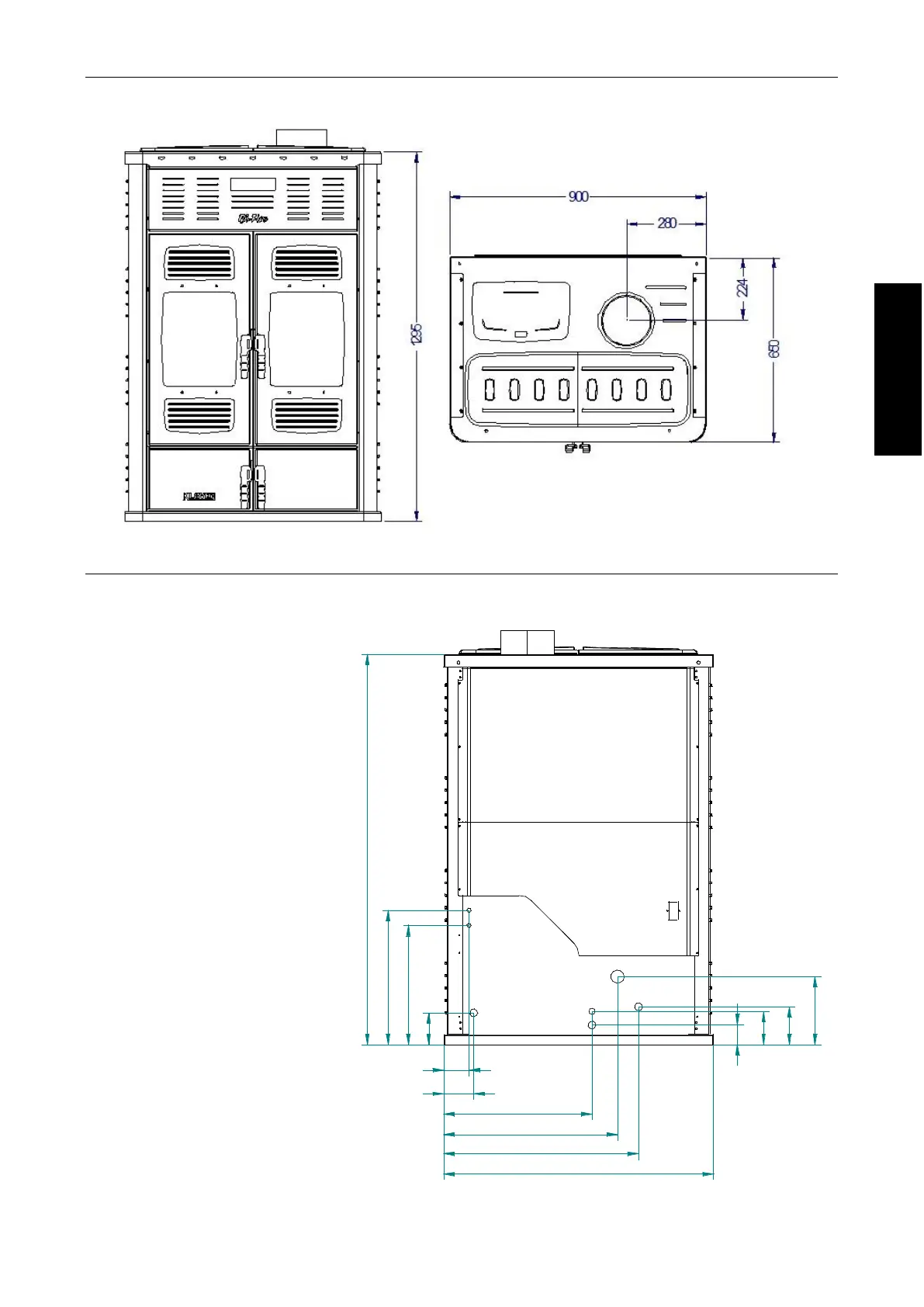

Encombrement
Fiche technique des branchements
R
M
F
C
X
A
S
VISTA
POSTERIORE
85
100
495
580
650
900
65
110
125
225
105
395
445
1295
VUE DE
DOS
M = DEPART CIRCUIT Ø 3/4" F
R = RETOUR CIRCUIT Ø 3/4" M
C = SORTIE EAU CHAUDE SANITAIRE Ø 14 mm
(seulement sur certains modèles)
F = ENTRÉE EAU FROIDE SANITAIRE Ø 14 mm
S = ÉVACUATION ÉBULLITION Ø 3/4" M
A = ASPIRATION AIR (côté pellet) Ø 43 mm
X = PURGE SOUPAPE DE SÛRETÉ Ø 1/2” F
