klover BI-FIRE - Imensioni Dingombro; Scheda Tecnica Attacchi

5
ITALIANO

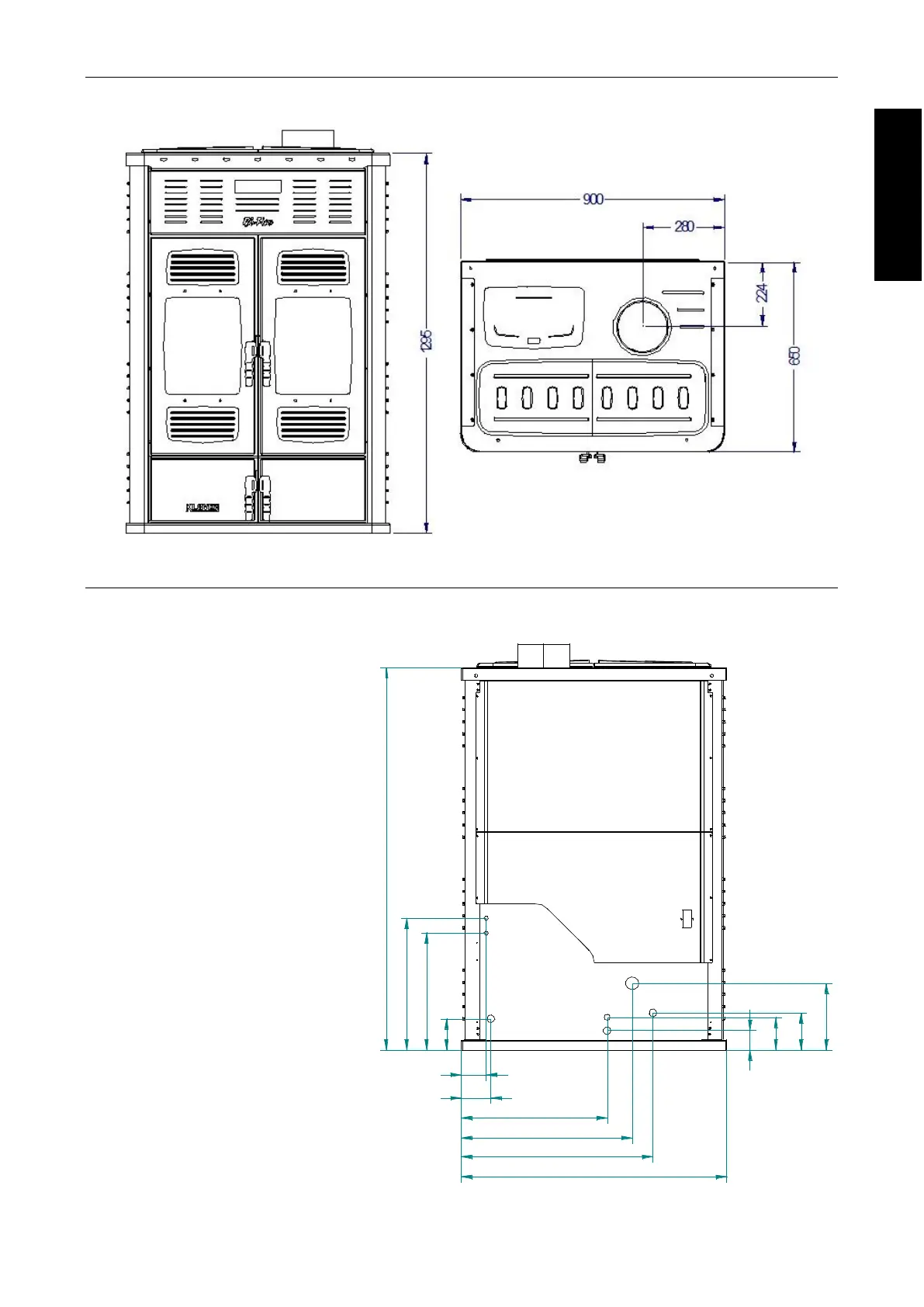

Dimensioni d’ingombro
Scheda tecnica attacchi
R
M
F
C
X
A
S
VISTA
POSTERIORE
85
100
495
580
650
900
65
110
125
225
105
395
445
1295
M = MANDATA IMPIANTO Ø 3/4" F
R = RITORNO IMPIANTO Ø 3/4" M
C = USCITA ACQUA CALDA SANITARIA Ø 14mm
(solo su mod. predisposti)
F = ENTRATA ACQUA FREDDA SANITARIA Ø 14 mm
S = SCARICO EBOLLIZIONE Ø 3/4" M
A = ASPIRAZIONE ARIA (lato pellet) Ø 43 mm
X = SCARICO VALVOLA DI SICUREZZA Ø 1/2” F
