5
ESPAÑOL

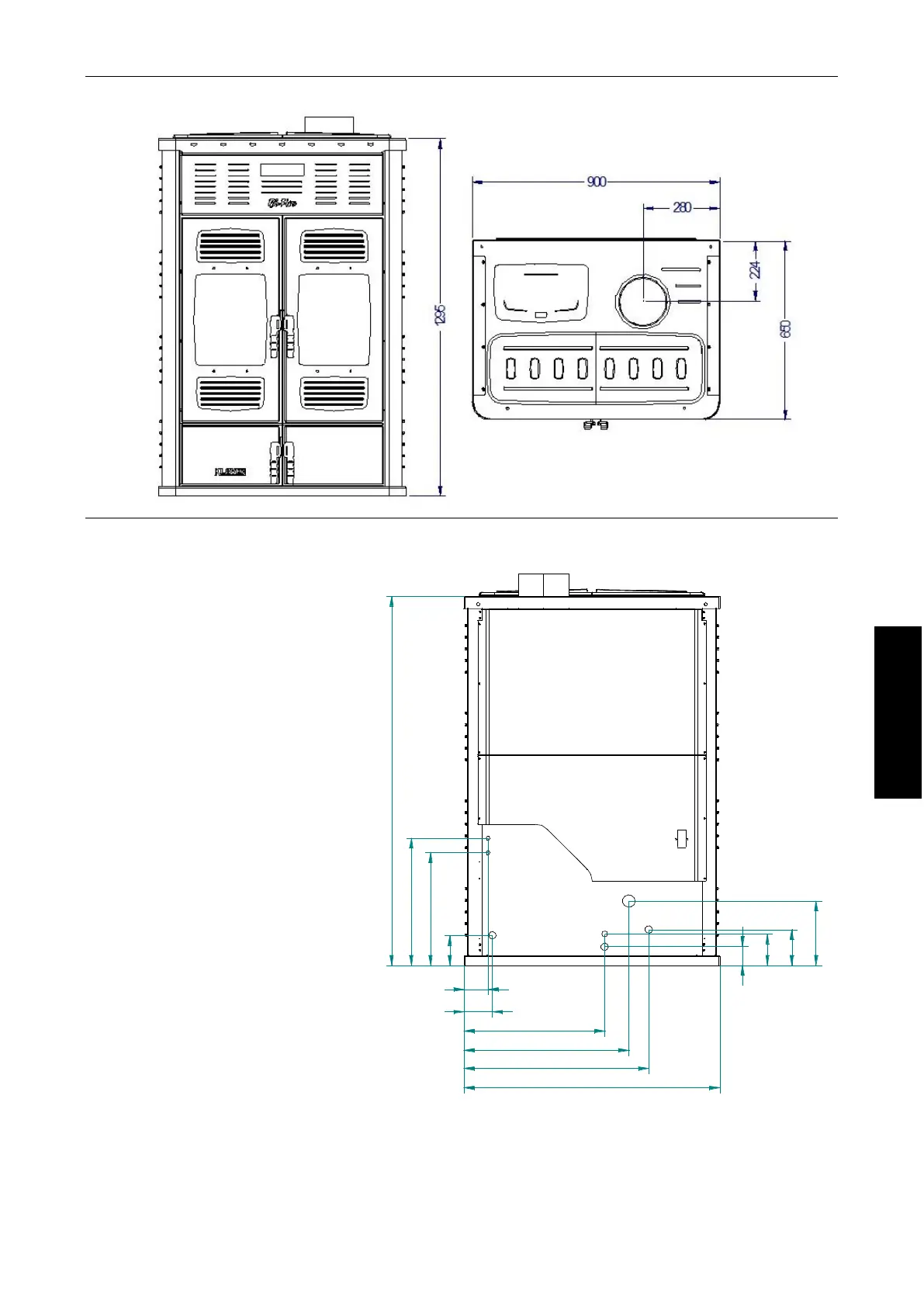

Dimensiones totales
Ficha técnica de las conexiones
R
M
F
C
X
A
S
VISTA
POSTERIOR
85
100
495
580
650
900
65
110
125
225
105
395
445
1295
M = IMPULSIÓN DE LA INSTALACIÓN Ø 3/4" F
R = RETORNO DE LA INSTALACIÓN Ø 3/4" M
C = SALIDA DE AGUA CALIENTE SANITARIA Ø 14 mm
(solo en los mod. predispuestos)
F = ENTRADA DE AGUA FRÍA SANITARIA Ø 14 mm
S = DESCARGA DE EBULLICIÓN Ø 3/4" M
A = ASPIRACIÓN DE AIRE (lado pellet) Ø 43 mm
X = DESCARGA DE LA VÁLVULA DE SEGURIDAD Ø 1/2”F
