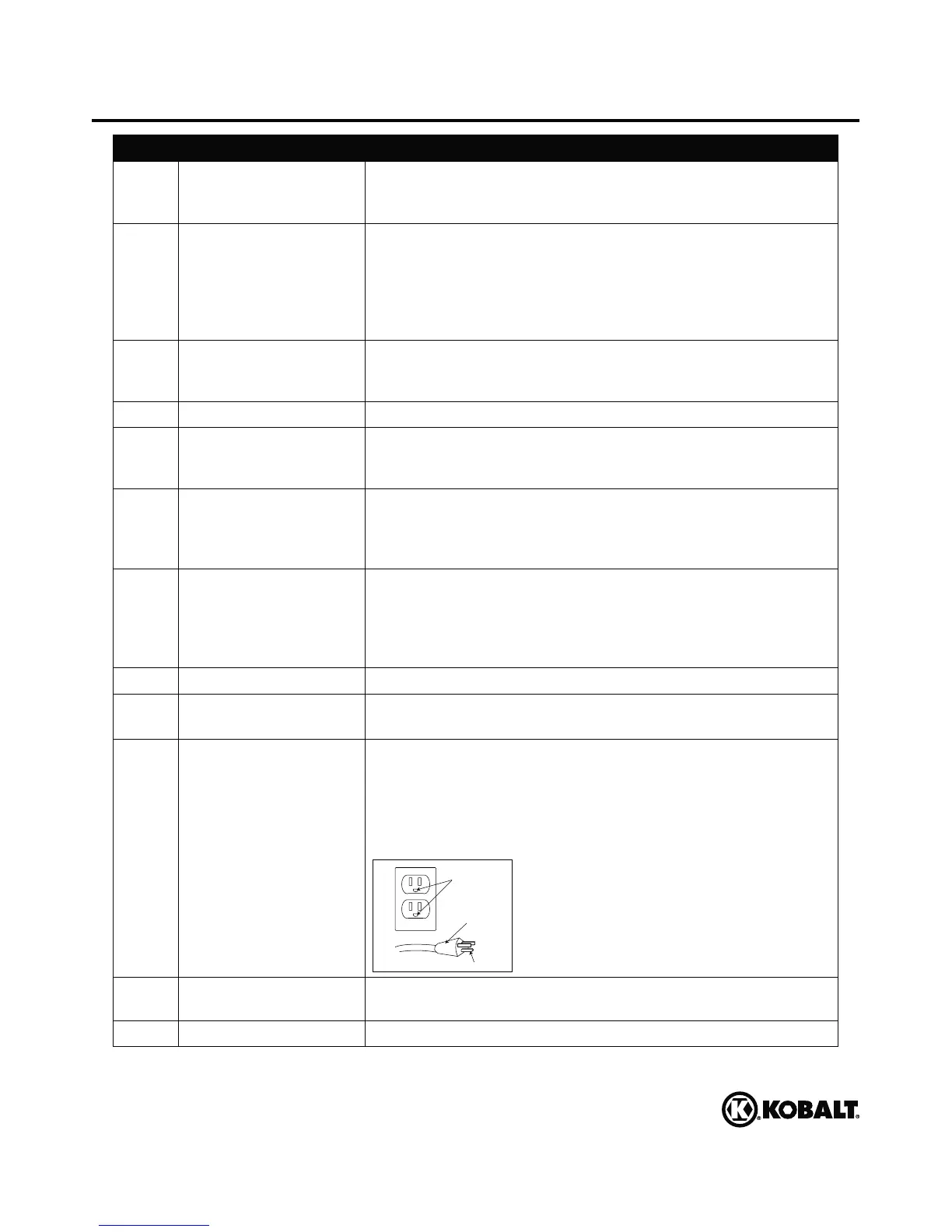

DESCRIPTION DES PIÈCES
PIÈCE NOM DE LA PIÈCE DESCRIPTION DES PIÈCES
A Moteur électrique
et pompe
Le moteur sert à alimenter la pompe. La pompe sert à
comprimer l’air et à le refouler dans le réservoir par la course
ascendante et descendante d’un piston dans le cylindre.
B Interrupteur Cet interrupteur met en marche le compresseur et est activé
manuellement. Lorsqu’il est en position ON (position de marche),
le compresseur démarre et s’arrête automatiquement, sans
avertissement, à la suite d’une demande d’air. Mettez toujours
cet interrupteur en position OFF (position d’arrêt) lorsque vous
n’utilisez pas le compresseur ou avant de le débrancher.
C Raccord à branchement
rapide
Dans ce compresseur, le raccord à branchement rapide
sert également de sortie à la conduite d’air. Cette sortie

D Manomètre régulé Le manomètre sert à mesurer la pression de sortie régulée.
E Jauge de pression
de réservoir
Le manomètre sert à mesurer la pression de l’air emmagasiné
dans le réservoir. Vous ne pouvez pas le régler et il n’indique
pas la pression de conduite.
F Régulateur de
pression d’air
Le régulateur sert à régler la pression de conduite vers l’outil
utilisé. Tournez le bouton dans le sens des aiguilles d’une
montre pour accroître la pression, ou dans le sens contraire
des aiguilles d’une montre pour la réduire.
G Soupape de décharge 
prévenir les pannes. Lorsque la pression atteint un niveau
préétabli, si l’interrupteur n’a pas coupé le moteur, la soupape
s’ouvre automatiquement. Vous pouvez également l’ouvrir
manuellement en tirant sur son anneau.
H Réservoir d’air Le réservoir sert à emmagasiner l’air comprimé.
I Robinet de vidange Le robinet de vidange sert à purger l’humidité du réservoir d’air
après l’arrêt de l’unité.
J Cordon d’alimentation Cet appareil doit être utilisé sur un circuit d’une tension
nominale de 120 V et mis à la terre. Vous devez utiliser un

Assurez-vous de brancher l’appareil sur une prise ayant les

pour brancher l’appareil.
K Poignée coulissante La hauteur de cette poignée est réglable pour faciliter les
déplacements.
L Attache Camloc L’attache Camloc sert à bloquer la poignée coulissante.
Prise mise
à la terre
Broche de mise à la terre
Fiche
