51
6b
MN
INSTRUCCIONES DE ENSAMBLAJE
La sierra ingletadora se ajusta y regula correctamente antes del envío. Los ajustes
vienen de fábrica y, por lo general, no requieren correcciones.
Si, durante el uso, se requieren ajustes, siga las instrucciones a continuación.
ADVERTENCIA
• Las herramientas a batería siempre están en condiciones de funcionamiento. Por lo
tanto, siempre retire el paquete de baterías de la herramienta antes de hacer algún ajuste
o de instalar accesorios, no desconectarlo podría causar que la herramienta arranque
accidentalmente, lo que puede provocar lesiones
graves.

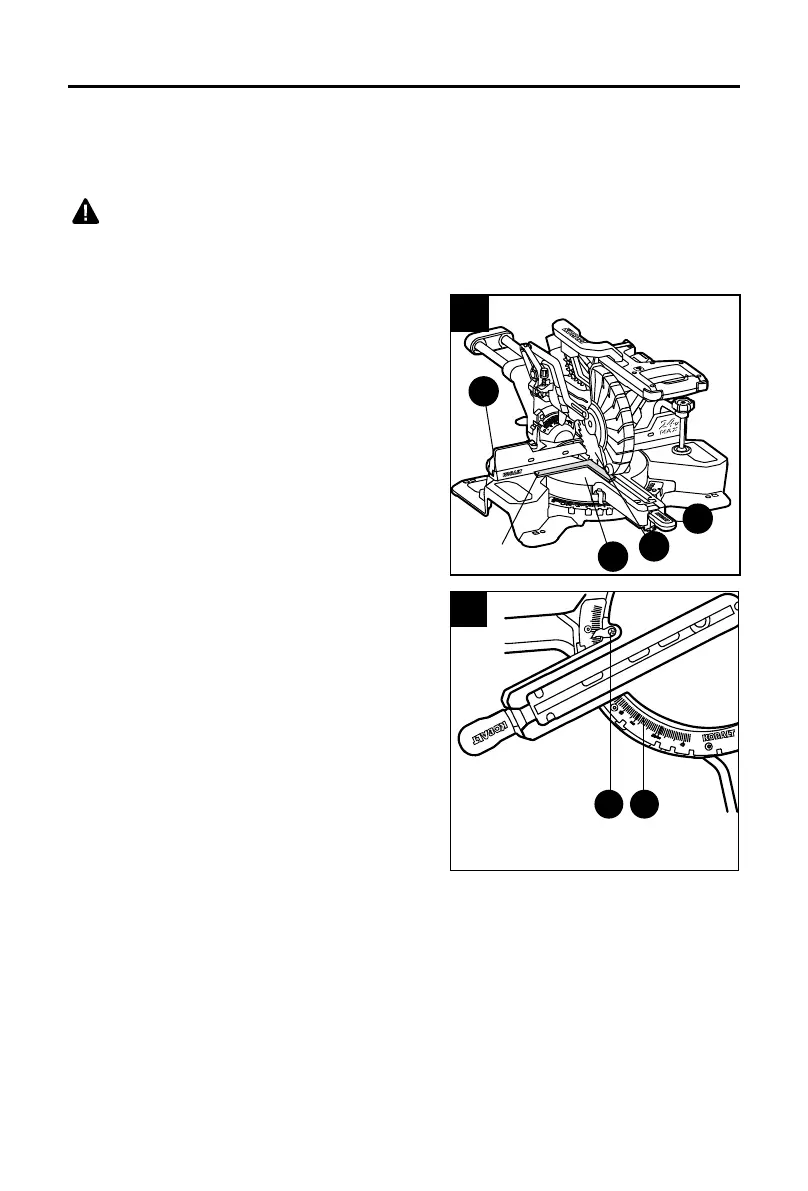

6. Poner a escuadra la hoja con la guía
a. Retire el paquete de baterías de la herramienta.
b. Baje por completo el brazo de la sierra y
enganche el pasador de bloqueo del brazo
(AC) para mantener el brazo de la sierra en la
posición “DOWN” (ABAJO).
c. Ajuste los ángulos de bisel y de inglete en 0°.
d. Coloque el talón de una escuadra mixta (no
se incluye) contra la hoja (O) y la regla de la
escuadra contra la guía ja (T).
NOTA: asegúrese de apoyar la escuadra contra el
cuerpo de la hoja y no contra los dientes de esta.
e. Si la hoja no está a 90° de la guía, se necesitan
ajustes.
f. Levante la palanca de control de inglete (P)
para desbloquear la mesa de la sierra (L).
g. Sostenga la palanca de control de inglete
para girar la mesa de inglete hasta que el
indicador de ángulo de inglete (N) se encuentre
aproximadamente a 30° en la posición
izquierda en la escala de inglete (M).
h. Aoje los tres tornillos que sostienen la escala
de inglete en su lugar.
i. Levante la palanca de control de inglete para
girar la mesa de inglete a la posición de 0° en
la escala de inglete o hasta que el retén se
enganche en la placa de retén de la escala de inglete.
j. Regule el ángulo de inglete hasta que la hoja quede al ras de la escuadra.
k. Presione hacia abajo la palanca de control de inglete para bloquear la mesa giratoria.
l. Apriete los dos tornillos visibles que sujetan la escala de inglete.
m. Levante la palanca de control de inglete para girar la mesa de inglete hasta que el puntero
se encuentre aproximadamente a 30° en la posición izquierda en la escala de inglete.
n. Apriete los tornillos restantes para sujetar la placa de retén de la escala de inglete.
NOTA: si la sierra no se ha utilizado recientemente, verique que la hoja esté a escuadra con
la guía y vuelva a regularla, si es necesario.
6a
L
T
P
escuadra
mixta
O
