52
INSTRUCCIONES DE AJUSTE

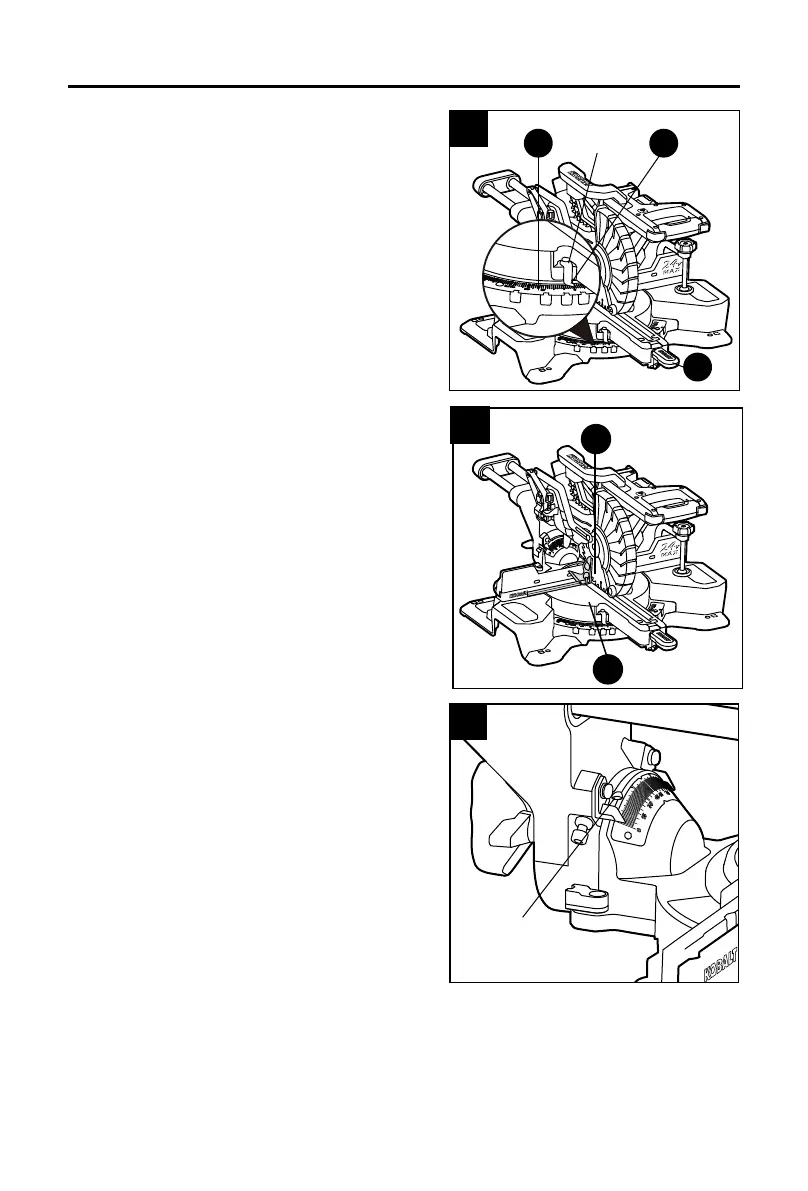

7. Ajuste del indicador del ángulo de inglete
a. Retire la batería de la herramienta.
b. Ponga a escuadra la hoja con la guía para
asegurarse de que la hoja está a 90° de la guía
y que el sistema de bloqueo del freno de inglete
está enganchado. Presione la palanca de
control de inglete (P) para bloquear el ángulo
de inglete.
c. Aoje el tornillo del indicador del ángulo de
inglete y regule el indicador del ángulo de
inglete (N) en la marca “0” en la escuadra de
inglete (M).
d. Apriete el tornillo del indicador del ángulo de
inglete.
8. Poner a escuadra la hoja con la mesa
a. Retire el paquete de baterías de la herramienta.
b. Baje por completo el brazo de la sierra y
manténgalo hacia abajo, mientras presiona
el pasador de bloqueo del brazo (AC) para
bloquear el brazo de la sierra en la posición
“DOWN” (ABAJO).
c. Ajuste los ángulos de bisel y de inglete en 0°.
d. Coloque una escuadra mixta en la mesa de
inglete (L) con la regla contra la mesa y el talón
de la escuadra contra la hoja de la sierra (O).
NOTA: asegúrese de apoyar la escuadra contra el
cuerpo de la hoja y no contra los dientes de esta.
e. Si la hoja no está a 90° de la mesa, aoje la
perilla de bloqueo de bisel para desbloquear el
bisel.
f. Con una llave hexagonal de 3 mm (no se
incluye), regule el tornillo interno hacia adentro
o hacia afuera hasta que la pata de la escuadra
esté al ras con la hoja de la sierra.
g. Una vez que el ángulo está establecido, vuelva
a ajustar la perilla de bloqueo de bisel. Vuelva a
vericar la alineación de la hoja con la mesa.
8a
7
M N
P
tornillo
8b
tornillo interno
O
L
