53
INSTRUCCIONES DE AJUSTE

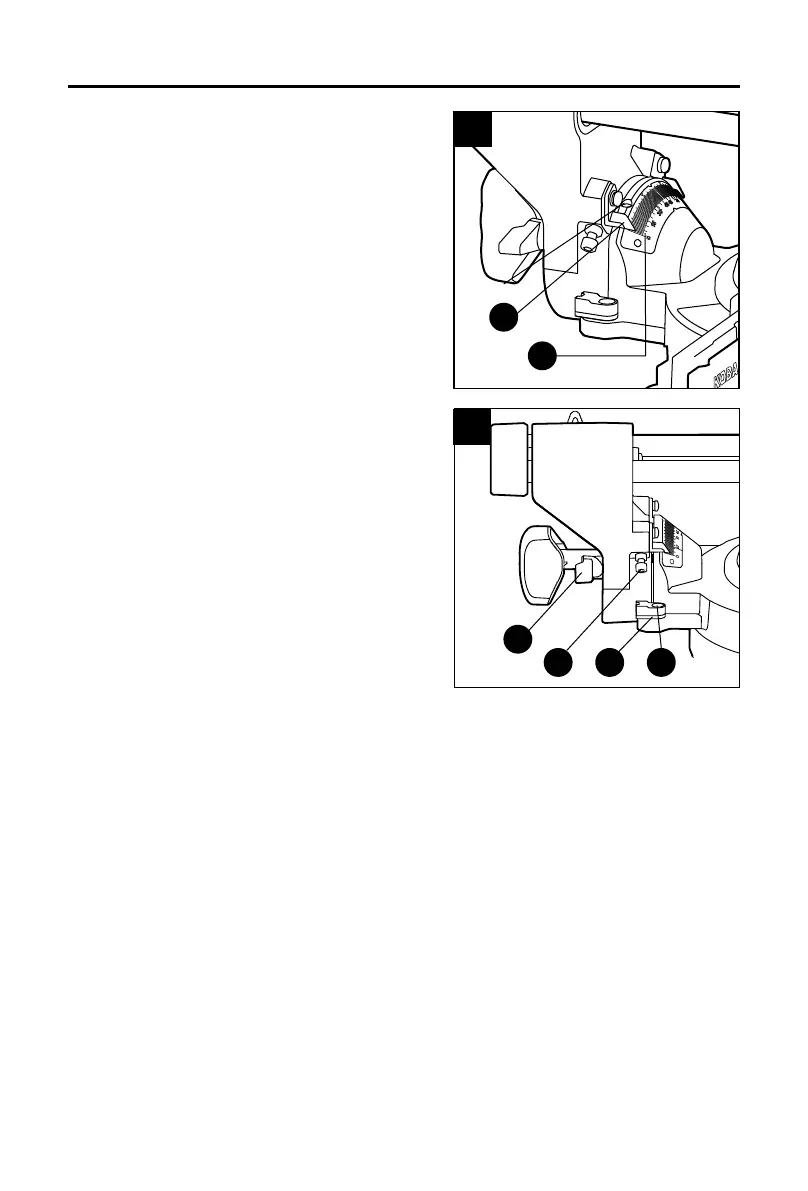

9. Ajuste del indicador del ángulo de bisel
a. Retire el paquete de baterías de la herramienta.
b. Ponga a escuadra la hoja con la mesa para
asegurarse de que la hoja está a 90° de la
mesa.
c. Gire la perilla de bloqueo de bisel para bloquear
el bisel.
d. Verique si el indicador del ángulo de bisel (G)
apunta a 0° en la escala de bisel (H).
e. Si el indicador no apunta a 0°, aoje el tornillo
del indicador del ángulo de inglete, regule el
indicador hacia “0” en la escuadra de inglete y,
luego, vuelva a ajustar el tornillo.
10. Cómo regular la hoja en la mesa de inglete
en un inglete de 45° y un bisel de 0°
a. Retire el paquete de baterías de la herramienta.
b. Aoje la perilla de bloqueo de bisel (AA)
para liberar el bisel. Mueva la guía corrediza
izquierda (U) por completo a lo largo de la
dirección horizontal.
c. Jale el tope a 45° (X) hacia la parte posterior de
la sierra.
d. Incline el cabezal de la sierra para establecer el
ángulo de bisel a 45°.
NOTA: para obtener los ángulos correctos de bisel,
gire la palanca de tope de bisel (I) hacia el otro lado
para retirarla e incline el cabezal de la sierra hacia el
ángulo deseado.
e. Coloque una escuadra mixta (no se incluye) en la mesa de inglete con la regla contra la
mesa y el talón de la escuadra contra la hoja de la sierra (O).
NOTA: asegúrese de apoyar la escuadra contra el cuerpo de la hoja y no contra los dientes de
esta.
f. Si la hoja no está a 45° de la mesa de inglete, regúlela ajustando o aojando el perno de
tope de bisel (Z) en la herramienta con una llave hexagonal de 6 mm (no se incluye).
g. Vuelva a apretar la perilla de bloqueo de bisel y presione hacia adentro el pasador de tope
de bisel. Vuelva a revisar la alineación de la hoja con la mesa.
9
G
H
tornillo
10
I
Z X Y
