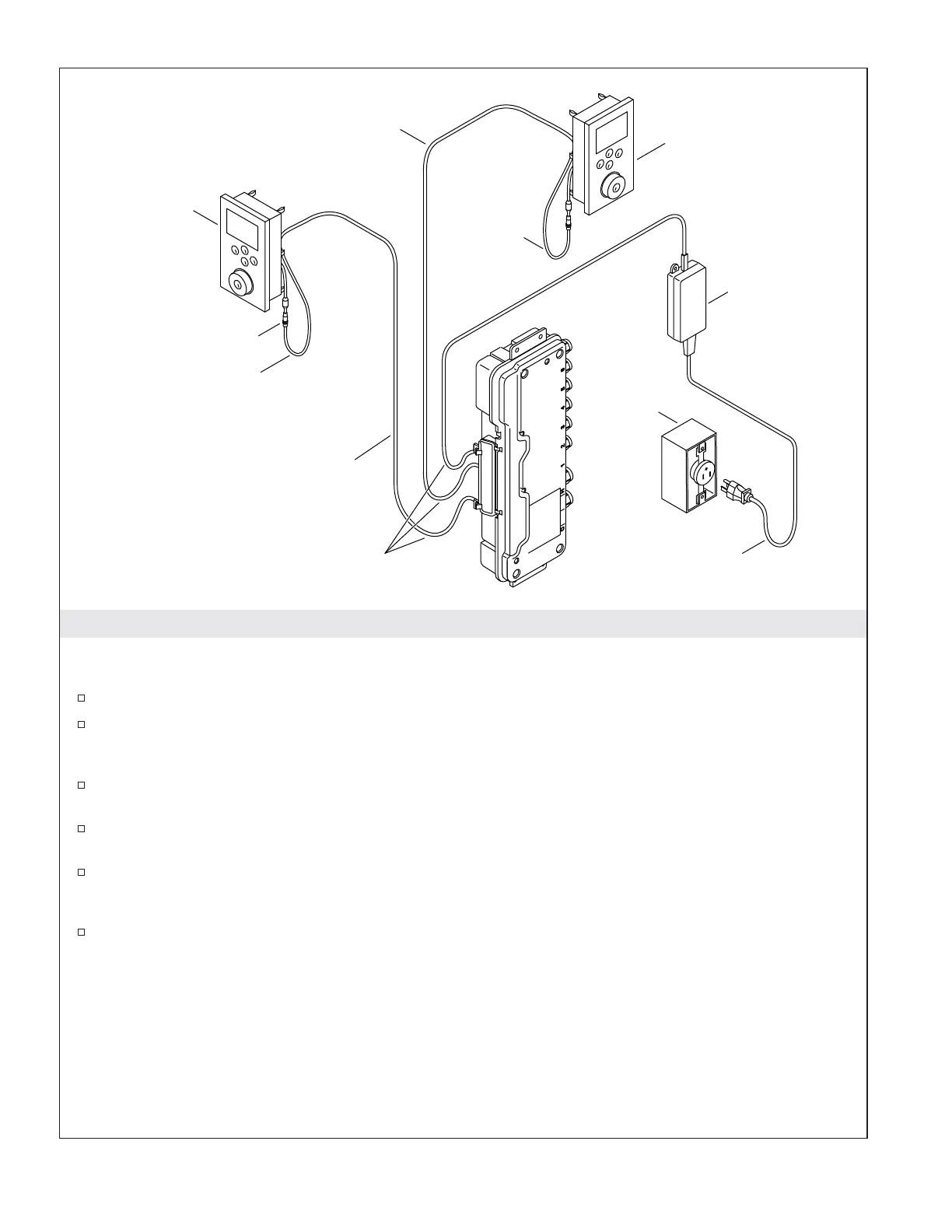

1. Planifier la disposition du système
REMARQUE: Le système DTV original est illustré ci-dessus. Les câbles d’interface ne sont pas connectés
directement à la vanne pour les systèmes DTV II et DTV+.
Déterminer les emplacements de tous les composants requis avant de commencer l’installation.
DTV (illustré ci-dessus): L’interface principale, avec le câbleà8broches, se trouve à l’intérieur de
l’enceinte de la douche. Une interface auxiliaire optionnelle, avec le câbleà4broches, peut être
installée à l’extérieur de l’enceinte de la douche.
DTV II: Se référer au guide d’installation du module de média K-638 pour la disposition du
système et les composants requis.
DTV+: Se référer au guide d’installation du câble de données K-97172 pour la disposition du
système et les composants requis.
Lors de l’acheminement de la tuyauterie, les chiffres indiqués au niveau de chaque sortie de vanne
doivent correspondre au raccord de douche approprié pour que les effets préprogrammés ou
personnalisés puissent fonctionner correctement.
Les expériences de douche personnalisées doivent être programmées dans l’interface avant
utilisation. Se référer au Guide du propriétaire ou au Guide de l’utilisateur pour l’interface ou le
module de commande pour le système en question.
Boucle
d'égouttement
Boucles
d'égouttement
Boucle d'égouttement
Boucle
d'égouttement
Prise
Alimentation
électrique
Câble d'interface à 8 broches
30' (9,14 m)
Connecteur
Interface principale
(à l'intérieur de la
douche)
Câble d'interface à 4 broches
30' (9,14 m)
Interface auxiliaire
(à l'extérieur de la douche)
REMARQUE: Système DTV
original illustré
1043183-2-E Français-5 Kohler Co.
