45
2
_07
Fig. 2.33
16
9
6
1
13
2
11
14
8
5
7
4
15
3
12
10
Fig. 2.34a
Fig. 2.34b
ECU A ECU B
ED0053029590
TECHNICAL INFORMATION

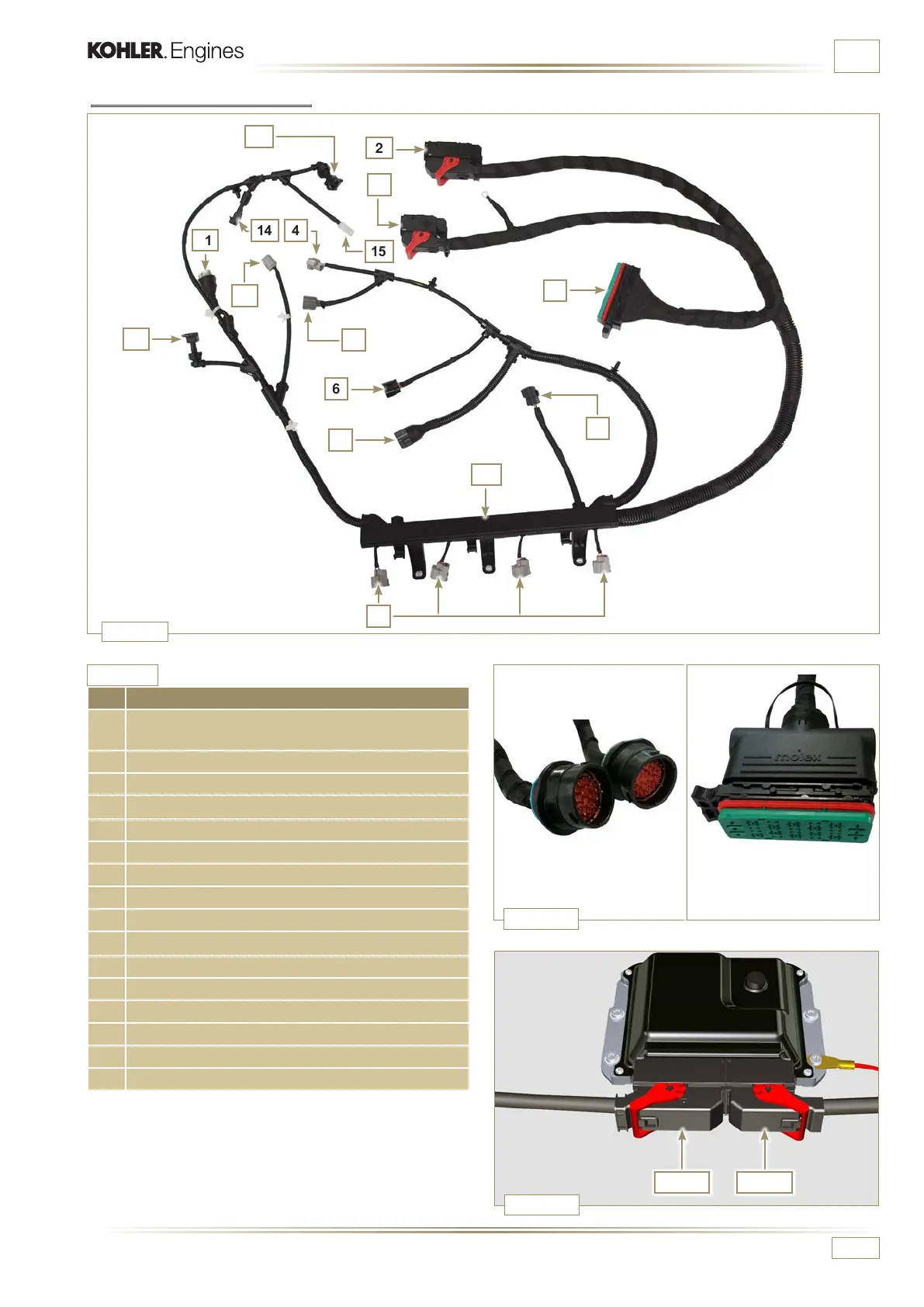

2.13.3 Engine electrical wiring
Tab. 2.34
RIF. DESCRIPTION
1
Vehicle interface connector
(Fig. 2.34a)
2 ECU Connector A (Fig. 2.34b)
3 ECU Connector B (Fig. 2.34b)
4 Fuel pressure regulating valve connector
5 Fuel temperature sensor connector
6 T-MAP sensor connector
7 Common Rail pressure sensor connector
8 Injectors connectors
9 EGR valve connector
10 Engine speed sensor connector
11 Engine phase sensor connector
12 Oil pressure switch connector
13 Coolant temperature sensor connector
14 D+ Connector Alternator
15 Starter motor connector
16 Wiring support
