IT20

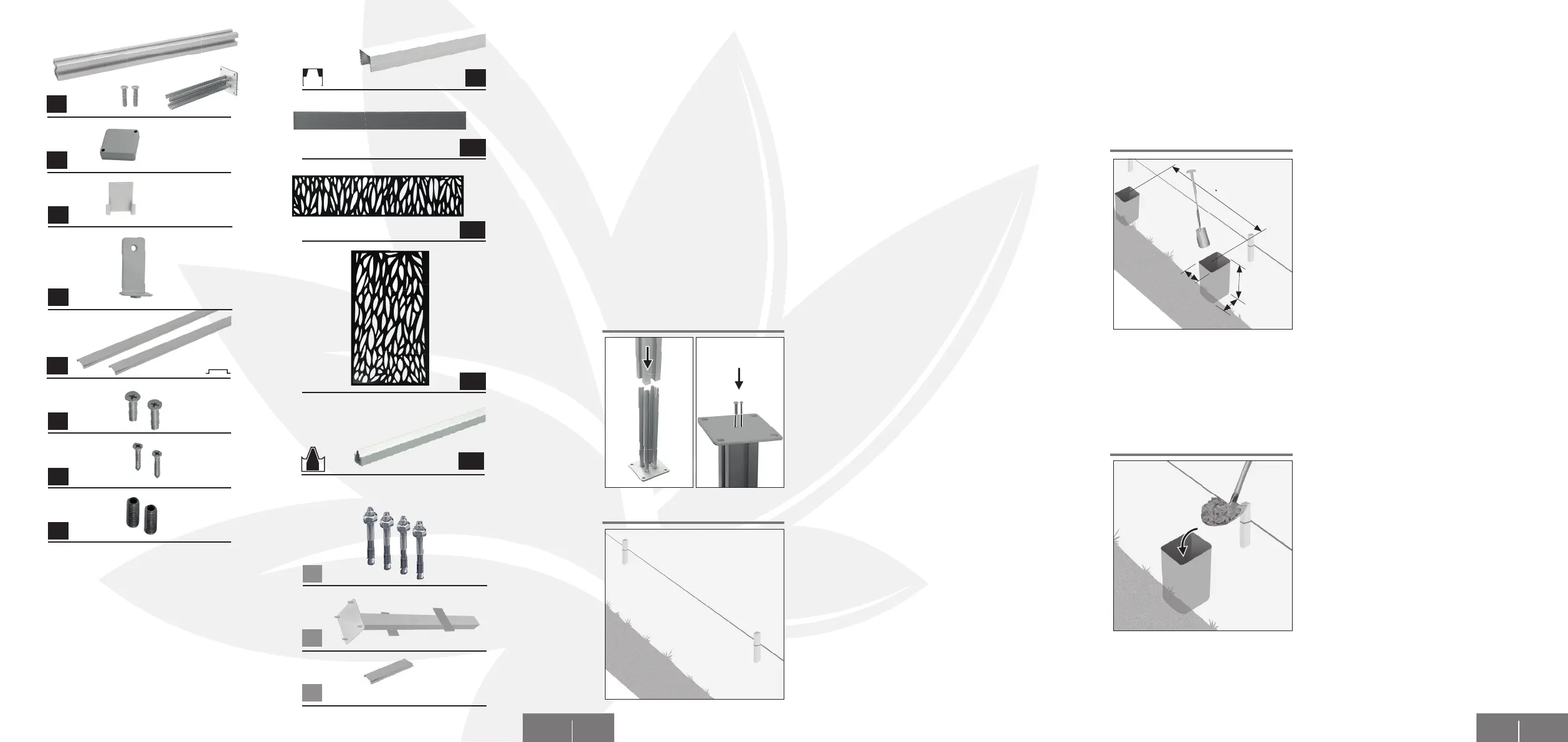

C omponenti Badare alle pagine pieghevoli!
Disponibile come optional:
A1 Tassello ad alta resistenza
B2 Ancora per paletto
B3 Compensazione altezza per pro lato
di avvio
Materiale richiesto
A1 Paletto recinzione e sta a di montag-
gio + 2x viti per piastra di base
A2 Cappuccio paletto
Per ogni paletto recisione:
A3 2x copertura per gancetto ad L
A4 2x gancetto ad L
A5 2x coperture per paletto recinzione
1x Set di viti:
A6 2x viti 5 x 20 mm
A7 2x Viti 3.5 x 20 mm
A8 2x viti 8 x 20 mm
Per ogni elemento della recinzione:
A9 1x pro lato nale
A10 max 13x pannelli di recinzione
A11 1x Elemento decorativo trasversale
A12 1x Elemento decorativo perpendicolare
A13 1x pro lato di avvio
Tendere un corda lungo il percorso della
recinzione. Tenere in considerazione l'even-
tuale dislivello del terreno.
Se vi è la presenza di un fondamento in cal-
cestruzzo o muro di base, i paletti possono
essere ssati direttamente, combinando in
modo opportuno viti e tasselli (p. es. tasselli
ad alta resistenza). In questo caso, prosegui-
re il montaggio con il punto 5 a pagina 74.
Preparazione
2
1
Preparazione del montante della recinzione:
posizionare il montante della recinzione nel-
la sta a di montaggio e avvitarlo in posizio-
ne sul lato inferiore utilizzando le 2 viti.
Il paletto della recinzione può essere avvi-
tato direttamente su o essere posto in cal-
cestruzzo con un ancora (disponibile come
optional).
IT 21
Scavare le buche per le ancore dei paletti
con una vanga. La buca deve aver una
dimensione di 350 mm x 350 mm e una
profondità di min. 700 mm. Siete pregati di
informarvi sulla profondità di penetrazione
del gelo nelle vostre zone.
Avvertenza: conservate la zolla per poterla
eventualmente reinserire attorno al paletto
montato.
Riempire le buche con calcestruzzo e com-
pattare con un'asse di legno! Servirsi di una
livella per assicurare che il fondamento sia
assolutamente piano. Far indurire bene il
calcestruzzo (osservare le indicazioni sull'im-
ballaggio).
Continuare con il punto 5 a pagina 74.
Se non vi è un fondamento in calcestruzzo o muro di base, si può preparare prima un fon-
damento in calcestruzzo. Seguire tale procedura:
Fissare i paletti direttamente con le viti
3
4
700 mm
1805 mm
350 mm
350 mm
A1
B2
B3
A9
A2
A3
A4
A6
A7
A10
A8
A11
A12
A5
A13
B1
