DE4

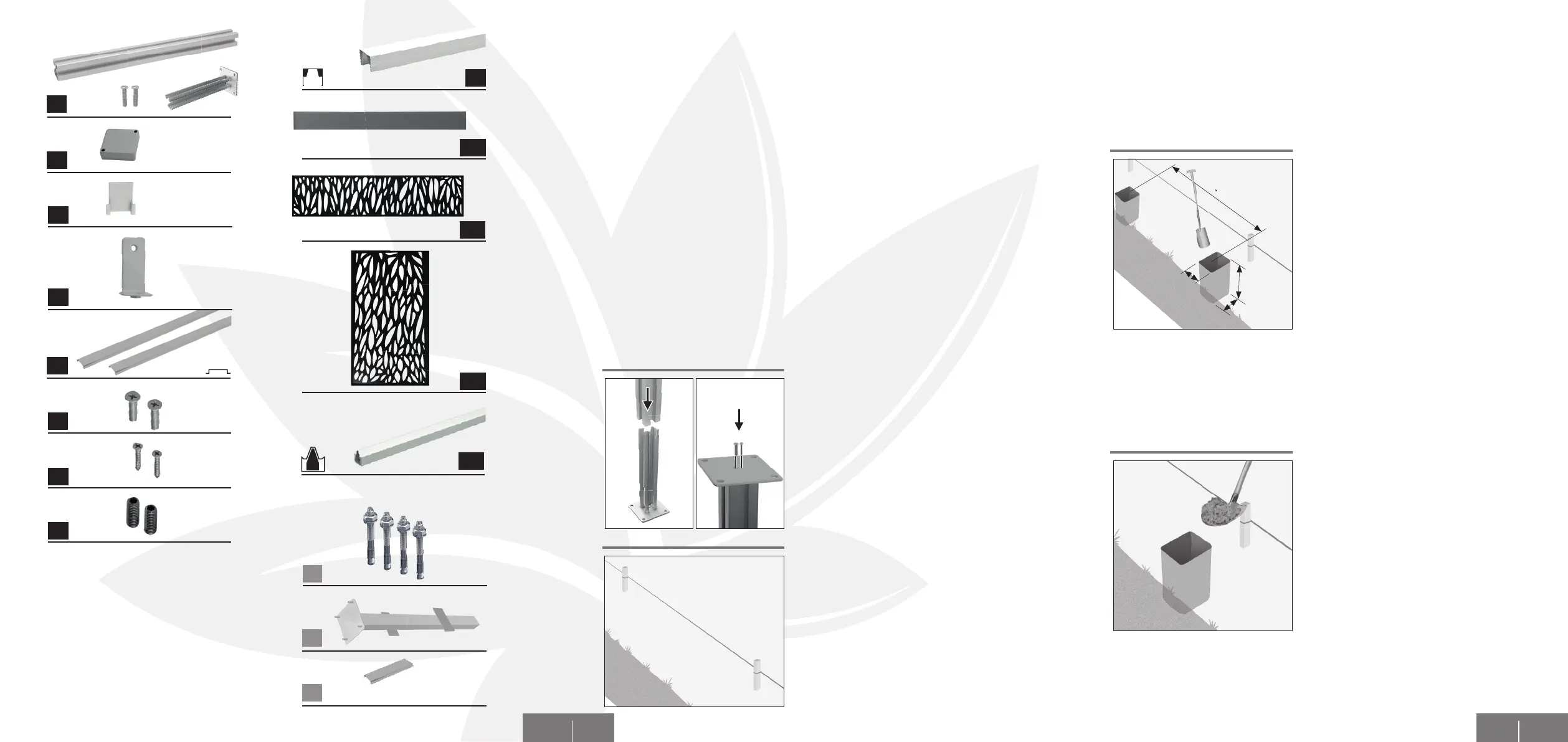

Bauteile Ausklappseite beachten!
Spannen Sie zunächst eine Schnur entlang
des geplanten Zaunverlaufes. Berücksichti-
gen Sie dabei den Höhenverlauf des Gelän-
des.
Bei bauseits vorhandenem Betonfundament
oder Mauersockel können die Zaunpfosten
direkt mit einer geeigneten Schrauben-/
Dübelkombination (z.B. Schwerlastdübel)
aufgeschraubt werden. In diesem Fall set-
zen Sie den Aufbau direkt mit Schritt 5 auf
Seite 74 fort.
Die Zaunpfosten können wahlweise direkt verschraubt oder mit einbetoniertem Anker ein-
gesetzt werden:
Vorbereitun g
2
1
Benötigtes Material
A1 Zaunpfosten, Befestigungskonsole +
2x Fußplattenschrauben
A2 Zaunpfostenkappe
Je Zaunpfosten:
A3 2x L-Clip Abdeckung
A4 2x L-Clip
A5 2x Blende für Zaunpfosten
1x Schraubenset:
A6 2x Schraube 5 x 20 mm
A7 2x Schraube 3,5 x 20 mm
A8 2x Schraube 8 x 20 mm
Je Zaunelement:
A9 1x Endpro l
A10 max. 13x Zaunpaneele
A11 1x Dekoelement horizontal
A12 1x Dekoelement vertikal
A13 1x Startpro l
Optional erhältlich:
B14 Schwerlastdübel
B15 Anker
B16 Höhenausgleich für Startpro l
Vorbereitung der Zaunpfosten: Setzen sie
den Zaunpfosten in die Befestigungskonsole
und schrauben Sie diese auf der Unterseite
mit den 2 Schrauben fest.
Die Zaunpfosten können wahlweise direkt
verschraubt oder mit einbetoniertem Anker
eingesetzt werden:
DE 5
Heben Sie die Löcher für die Fundamente
mit einem Spaten aus. Die Löcher sollten
ein Ausmaß von 350 mm x 350 mm und
eine Tiefe von mind. 700 mm aufweisen.
Erkundigen Sie sich nach der örtlichen Frost-
tiefe.
Hinweis: Stechen Sie zuvor die Grasnarben
aus um sie eventuell später wieder um die
Pfosten herum einzusetzen.
Füllen Sie Fertig- oder Estrichbeton in die
Erdlöcher. Verdichten Sie den Beton mit
einem Kantholz! Vergewissern Sie sich mit
Hilfe einer Wasserwaage, dass das Funda-
ment absolut eben ist.
Lassen Sie den Beton gründlich aushärten
(Hinweise auf der Verpackung beachten).
Setzen Sie den Aufbau mit Schritt 5 auf
Seite 74 fort.
Falls kein Betonfundament oder Mauersockel vorhanden ist, können Betonfundamente zu-
vor gegossen werden. Gehen Sie vor wie folgt:
Zaunpfosten direkt aufschrauben
3
4
700 mm
1805 mm
350 mm
350 mm
A1
B2
B3
A9
A2
A3
A4
A6
A7
A10
A8
A11
A12
A5
A13
B1
