Prova di continuità
1. Collegare il circuito di misura nero alla presa di entrata
contrassegnata con „COM“ e il circuito di misura rosso
rispettivamente alla presa „VΩ“.
Nota: La polarità del circuito di misura rosso è positiva (+).
2. Scegliere con la manopola la posizione / . Nel modello
GDT-295A è necessario premere il tasto funzione / per
selezionare tra prova di continuità e test dei diodi.

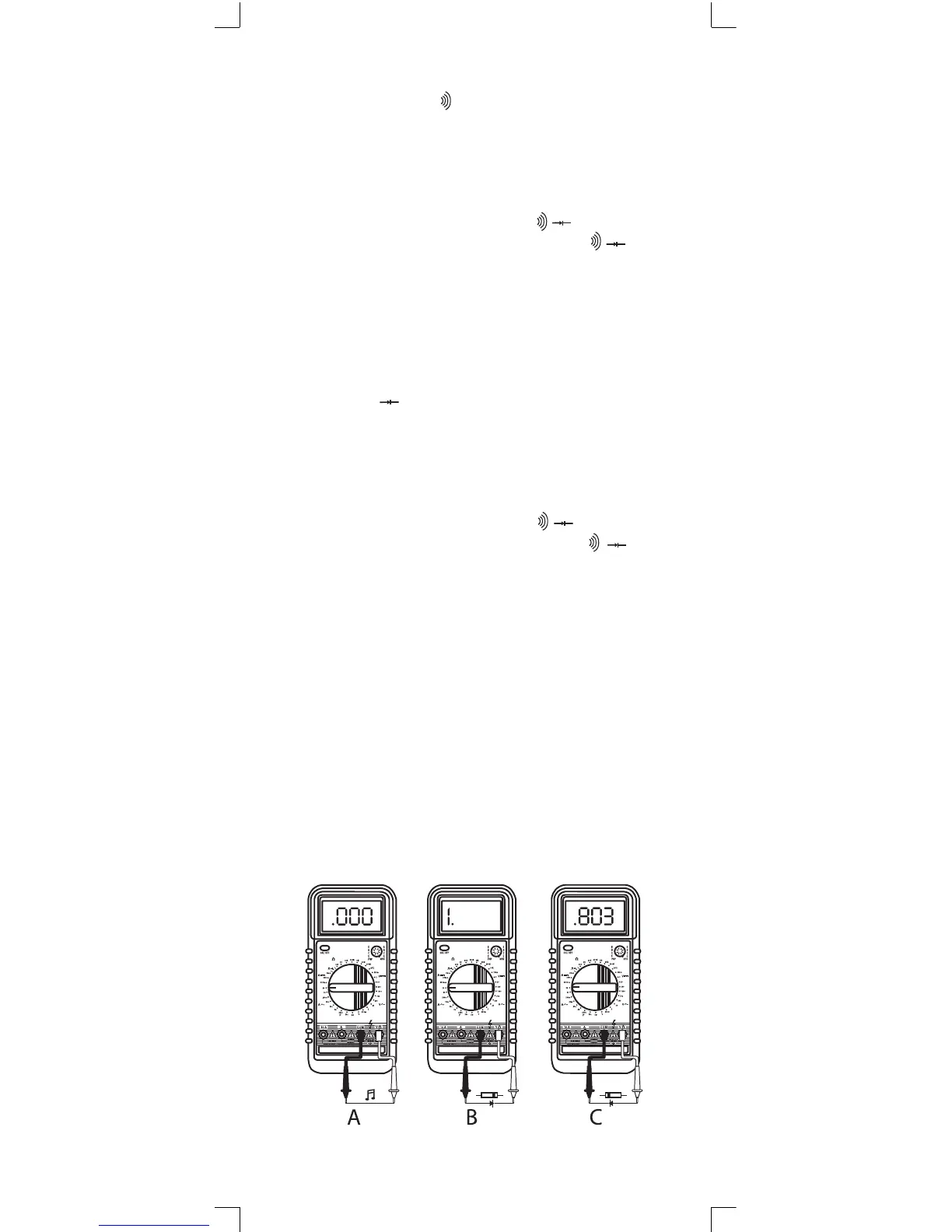

3. Collegamento dei circuiti di misura come illustrato in figura
„A“.
4. Se c‘è passaggio (resistenza < 50 Ω), si avverte un segnale
acustico.
Test dei diodi
1. Collegare il circuito di misura nero alla presa di entrata
contrassegnata con „COM“ e il circuito di misura rosso
rispettivamente alla presa „VΩ“. Nota: La polarità del
circuito di misura rosso è positiva (+).
2. Scegliere con la manopola la posizione / . Nel modello
GDT-295A è necessario premere il tasto funzione / per
selezionare tra prova di continuità e test dei diodi.
3. Collegamento dei circuiti di misura come illustrato nelle fi-
gure „B“ e „C“. Un diodo di silicio adatto (funzionante) ha
una caduta di tensione nel senso di passaggio di 0,6V,
mentre nel senso di blocco viene visualizzato un circuito di
misura aperto.
