Test dei transistor
1. Scegliere con la manopola la funzione hFE.
2. Verificare se si tratta di un transistor di tipo NPN o PNP e
identificare l‘occupazione dei collegamenti.
Inserire i gambi di collegamento nelle rispettive aperture
della presa di prova sul lato frontale dell‘apparecchio di
misura.
3. Con una corrente di base di 10µA e Vce 3.2V viene visualiz-
zato il valore hFE approssimativo.
Misurazione di capacità
(solo modelli GDT-293A e GDT-295A)

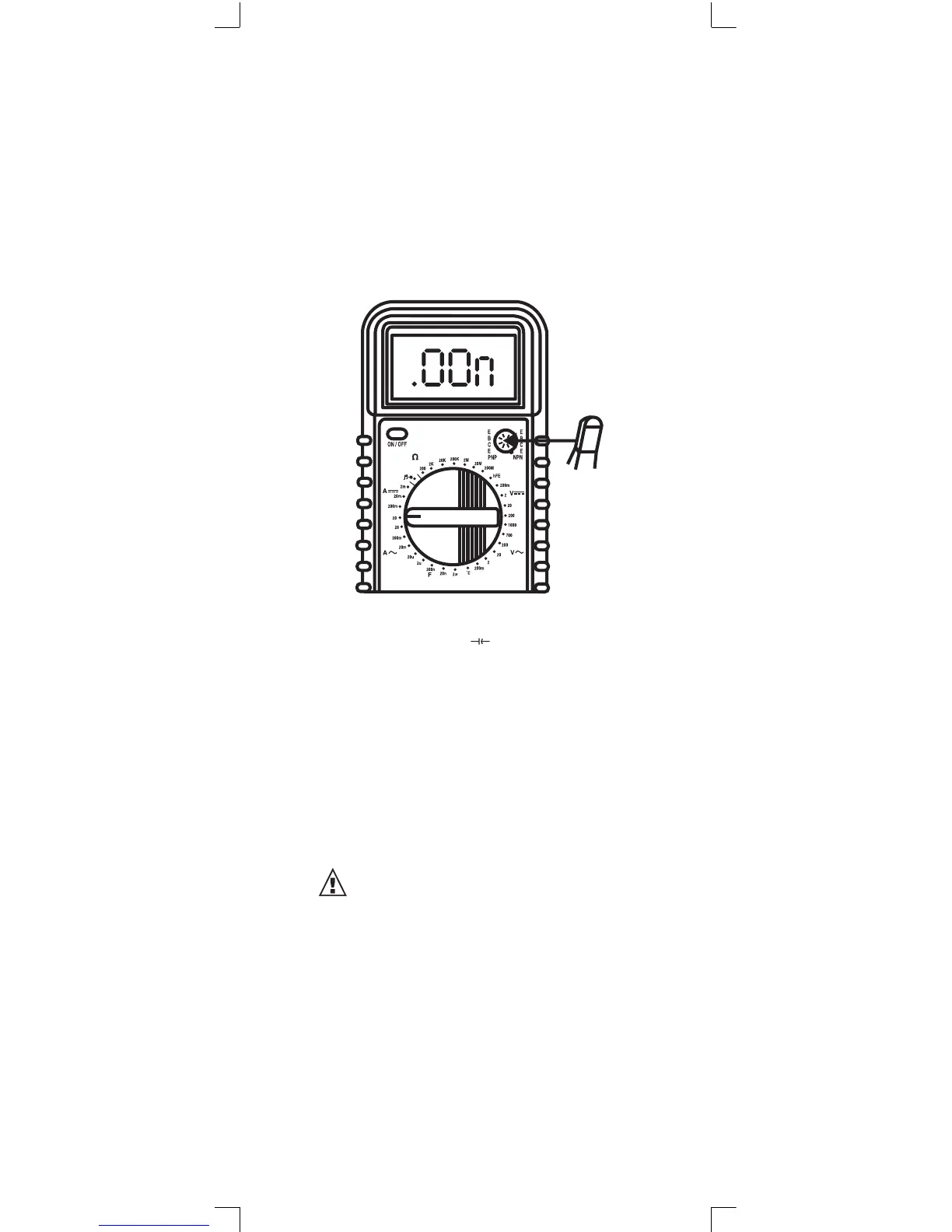

1. Scegliere con la manopola la funzione nF o µF, a seconda
della necessità.
2. Nel modello GDT-293A gli allacciamenti del condensatore
sono collegati direttamente o attraverso i circuiti di misura
alla presa „Cx“. Prestare attenzione alla corretta polarità.
3. Nel modello GDT-295A il circuito di misura nero è collegato
alla presa „COM“ e il circuito di misura rosso alla presa
„Cx“. Nota: La polarità del circuito di misura rosso è positi
va (+).
Attenzione:
1. In caso di misurazione della resistenza in un circuito
elettrico verificare scrupolosamente l‘assenza di tensione e
scaricare i condensatori prima di effettuare la misurazione.
2. Nel modello 295A sono disponibili solo due campi di misu-
ra della capacità regolabili manualmente (326nF, 32,6µF)
3. L‘utilizzo del tasto „Range Control“ durante questa misu-
razione può comportare un errato spostamento della virgo-
la decimale.
4. Se è selezionato il campo „nF“ ma nessun condensatore
è ancora collegato, può capitare che venga visualizzato un
valore < 0, che deve essere sottratto dal risultato finale
della misurazione.
