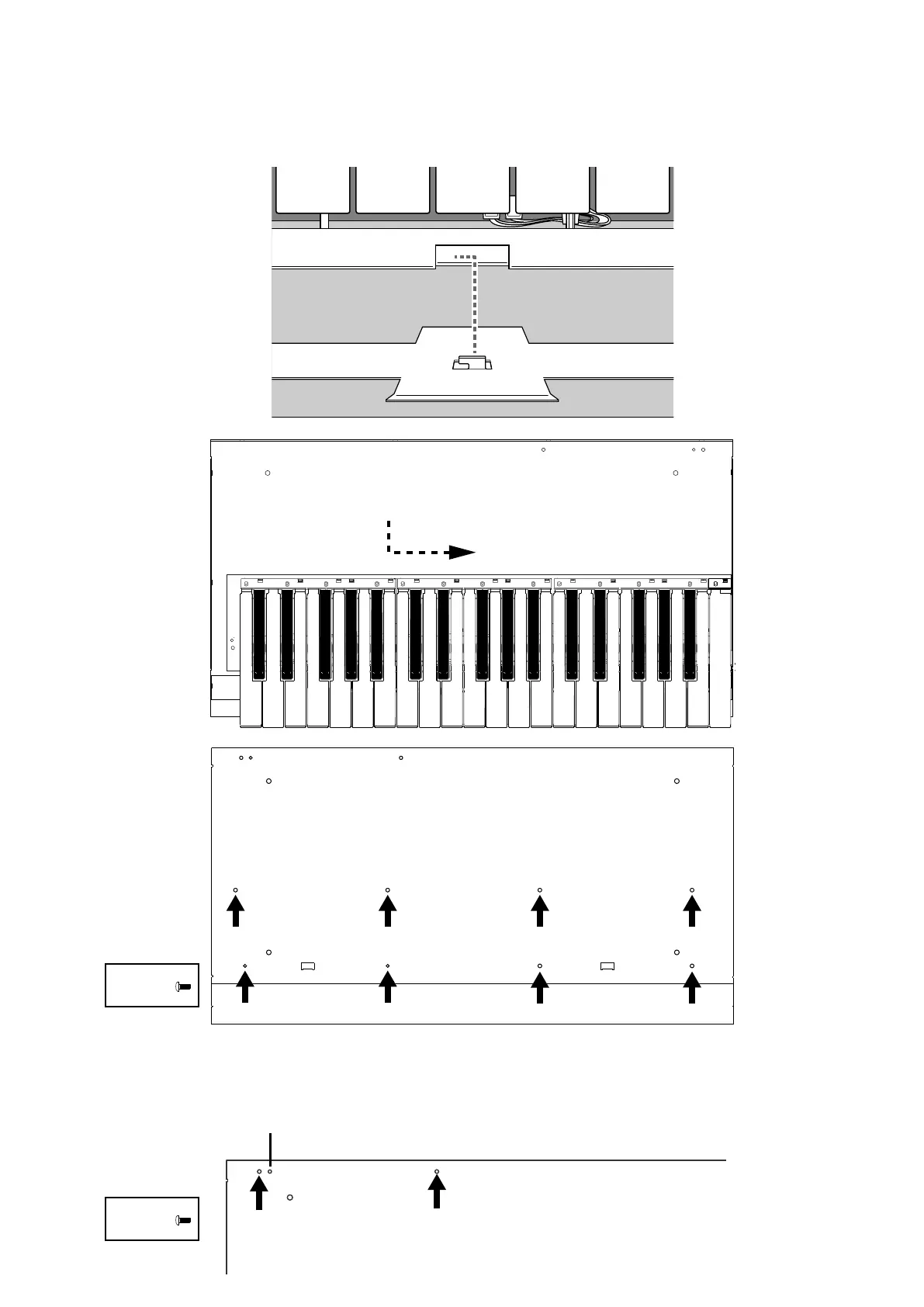

4. Befestigung der Tastatureinheit auf der Bodenplatte mit den mitgelieferten Schrauben
Legen Sie die Tastatur so auf die Bodenplatte, dass die Montagelaschen an der Bodenplatte mit den zwei Aussparungen an der
Tastatur ausgerichtet sind. Schieben Sie die Tastatur erst nach vorne und dann nach rechts. Befestigen Sie die Tastatur danach
mit acht Schrauben durch die Löcher auf der Bodenplatte und stellen Sie sicher, dass die
T
astatur nicht verrutscht.
Vorsicht: Achten Sie darauf, dass die Kabelstränge nicht eingeklemmt werden.
5. Befestigung der Platineneinheit der rückseitigen Buchsen auf der Bodenplatte mit den mitgelieferten Schrauben
Richten Sie die Führungslaschen der Platineneinheit mit den Positionierungslöchern auf der Bodenplatte aus und befestigen Sie
die Platine mit zwei Schrauben.
Positionierungslöcher
Schraube
Schraube
